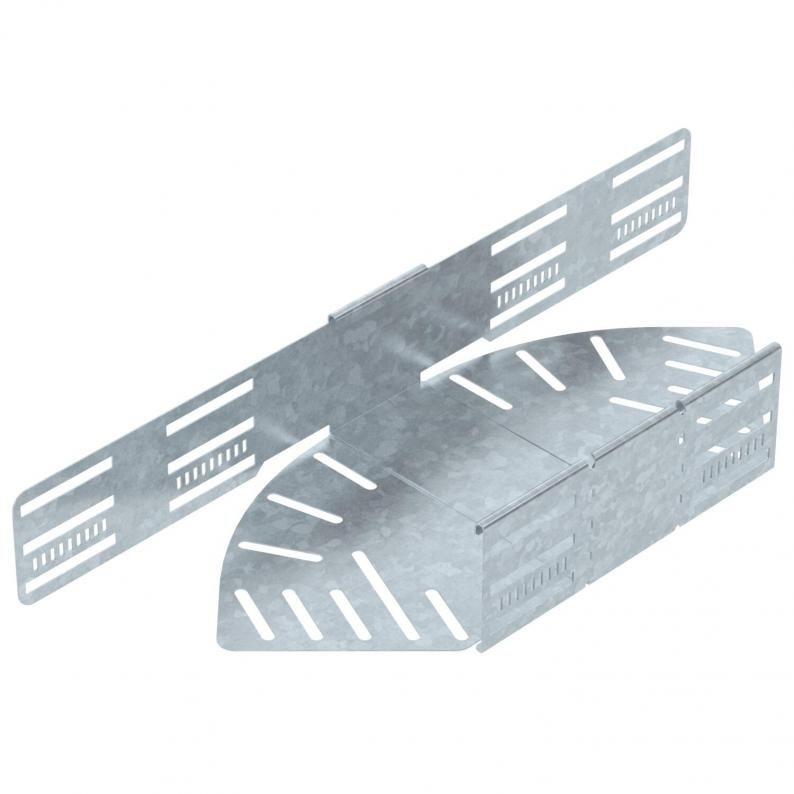

Coude à angle réglable 85 FT
Type RB W 820 FT
Réf. 6037222
EAN 4012197341831
Réf. / Type
Largeur
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Coude à angle réglable pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 85 mm. Angle réglable de 0 à 90° Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur et en extérieur. Le matériel de fixation doit être commandé séparément.
Caractéristiques techniques
Dimensions
| Largeur | 200 mm |
|---|---|
| Hauteur | 85 mm |
| Cote L | 522 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Épaisseur de matériau de la tôle de fond | 1 mm |
| Courbure (angle) | réglable |
| Changement de direction | horizontal |
| avec partie supérieure | non |
| Forme de construction | Coude articulé_complet |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,25 mm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 120 °C |
| Dimension | 85x200 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Type de raccord du système de chemin de câble | Vissé/Serré |
| Nombre de vis recommandé | 16 St. |
| Série de produit | Série MKSM, Série MKS, Série SKSM, Série SKS |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 3,717 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 3,717 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Surface
Matériau
Coloris
Réf.
RB W 810 FT
100
galvanisé à chaud par trempage
acier
zinc
6037220
RB W 820 FT
200
galvanisé à chaud par trempage
acier
zinc
6037222
RB W 830 FT
300
galvanisé à chaud par trempage
acier
zinc
6037225
RB W 840 FT
400
galvanisé à chaud par trempage
acier
zinc
6037226
RB W 850 FT
500
galvanisé à chaud par trempage
acier
zinc
6037228
RB W 860 FT
600
galvanisé à chaud par trempage
acier
zinc
6037230
