Décharge de traction quadrilatérale, boîtier vide, hauteur intérieure de 175 mm

Type ZSE90-41-17 LH
Réf. 7215784
EAN 4012196814749
Réf. / Type
Cote B
Dimension H
Cote t
Cote b
Dimension T

Pte UC : 1 Pièce

Pièce

Description

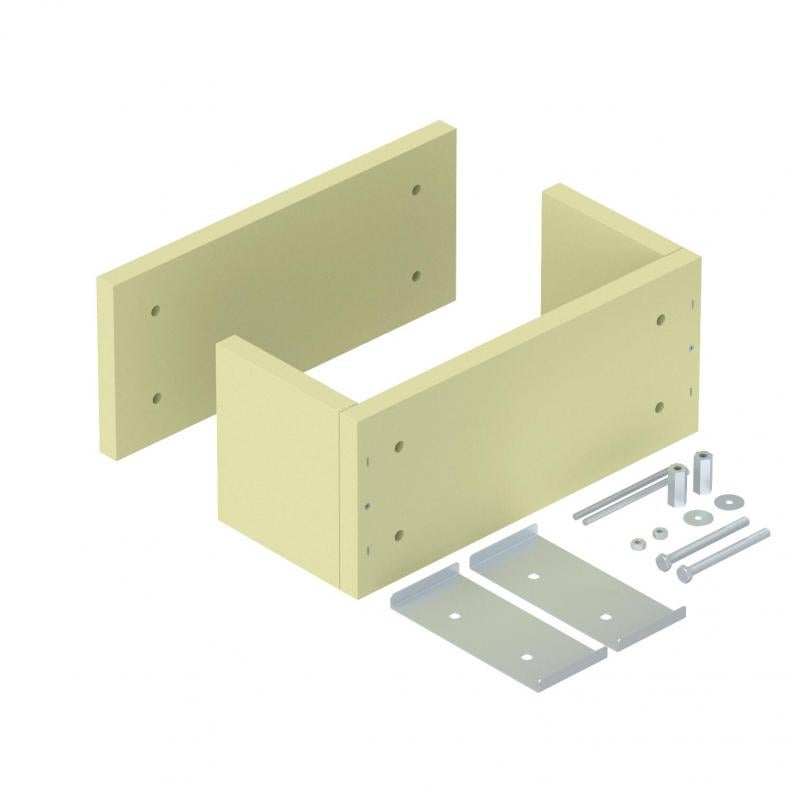

Décharge de traction comme mesure efficace pour pose de câbles verticale selon la norme DIN 4102 partie 12. Homologation pour tout type de câbles et échelles verticales en montage suspendu. Classes de maintien en fonction E30 à E90. Boîtier vide pour remplissage individuel avec la mousse coupe-feu PYROSIT® NG et/ou les blocs de mousse PYROPLUG® Block, y compris kit de montage et plaque d’identification.

Caractéristiques techniques

Dimensions

Longueur200 mm
Largeur460 mm
Hauteur225 mm
Cote B460 mm
Dimension H200 mm
Cote t175 mm
Cote b410 mm
Dimension T225 mm

Caractéristiques techniques

Conformité ROHSSauf
formecarré
Epaisseur25 mm
Dimension460x225x200
MatériauSilicate de calcium
Colorisblanc crème ; RAL 9001

Accessoires

Accessoires de montage
Accessoires système
Type
FBS-S

Pte UC : 1 Pièce

Pièce

Type
FBA-B200-14

Pte UC : 4 Pièce

Pièce

Type
FBA-SP

Pte UC : 1 Pièce

Pièce

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (4)
Déclarations (2)
Certificats (5)
Instructions et aides (1)
Images du produit (2)

Versions

Cote B
Cote b
ZSE90-21-17 LH
Réf.
7215780
Cote B
260
Dimension H
200
Cote t
175
Cote b
210
Dimension T
225
ZSE90-41-17 LH
Réf.
7215784
Cote B
460
Dimension H
200
Cote t
175
Cote b
410
Dimension T
225
ZSE90-51-17 LH
Réf.
7215786
Cote B
560
Dimension H
200
Cote t
175
Cote b
510
Dimension T
225
ZSE90-61-17 LH
Réf.
7215788
Cote B
660
Dimension H
200
Cote t
175
Cote b
610
Dimension T
225
ZSE90-31-17 LH
Réf.
7215782
Cote B
360
Dimension H
200
Cote t
175
Cote b
310
Dimension T
225
