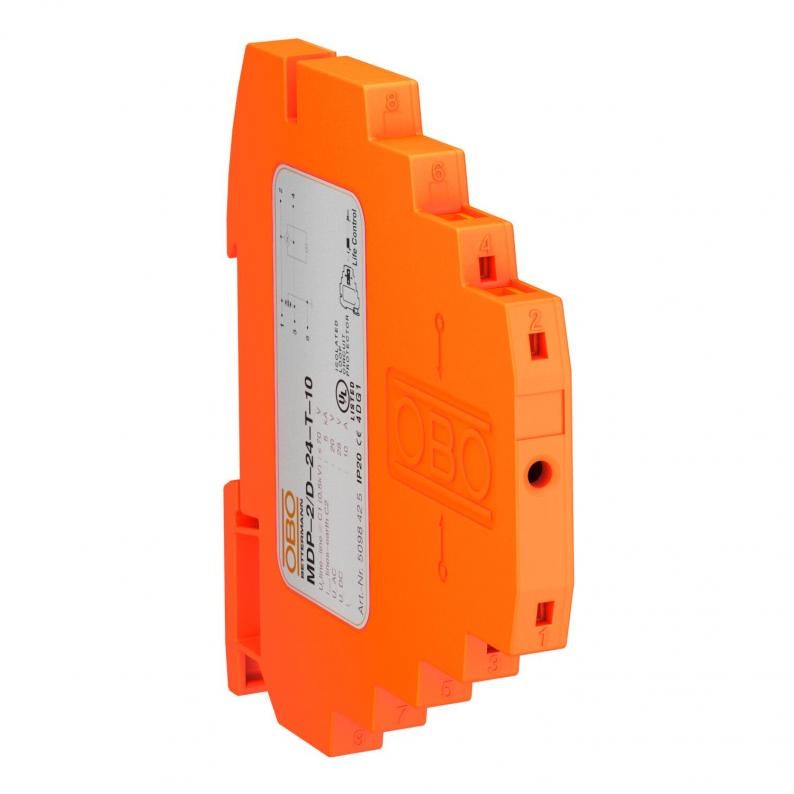

Dispositif de protection en série, 2 pôles, version 24 V
Type MDP-2 D-24-T-10
Réf. 5098425
EAN 4012195787389
Réf. / Type
5098425 / MDP-2 D-24-T-10
nombre de pôles
2
Système enfichable
Borne
Tension max. permanente CA
20 V
Tension max. permanente CC
28 V
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Parafoudre avec fonction de test; modèle 24 V
• Courant de charge nominal 10 A
• Protection pour systèmes multifilaires
• Mise à la terre directe du blindage et bornes de raccordement sans vis
• Encombrement réduit de seulement 8,7 mm
• Circuit de protection testable in situ avec Life Control
• Grande largeur de bande jusqu'à 100 MHz
• Certificat UL (4DG1)
Application : utilisation universelle sur rail profilé de 35 mm en armoire de distribution du commerce.
• Courant de charge nominal 10 A
• Protection pour systèmes multifilaires
• Mise à la terre directe du blindage et bornes de raccordement sans vis
• Encombrement réduit de seulement 8,7 mm
• Circuit de protection testable in situ avec Life Control
• Grande largeur de bande jusqu'à 100 MHz
• Certificat UL (4DG1)
Application : utilisation universelle sur rail profilé de 35 mm en armoire de distribution du commerce.
Caractéristiques techniques
Caractéristiques techniques
| nombre de pôles | 2 |
|---|---|
| signalisation sur l'appareil | lisible |
| Système enfichable | Borne |
| Niveau de protection fil - fil | <70 V |
| Niveau de protection fil - terre | <800 V |
| Indice de protection | IP20 |
| Norme d'essais | IEC 61643-21 |
| Niveau de protection @ C1 | <65 V |
| Tension nominale | 24 V |
| Capacité (fil-fil) | < 40 pF |
| Mise à la terre par : | Rail Oméga |
| Résistance d'isolation | >100 MΩ |
| Raccordement du blindage | oui |
| Blindage | direct |
| Résistance au courant de choc fil - fil | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Courant de décharge total (10/350) | D1: 1 kA |
| Courant de décharge total (8/20) | 5 kA |
| Courant de charge nominal CC | 10 A |
| Courant de charge nominal CA | 0,7 A |
| Tension max. permanente CA | 20 V |
| Tension max. permanente CC | 28 V |
| Homologations | UL |
| Fréquence limite | 100 MHz |
| SPD selon CEI 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Type 1+2+3 / D1+C2+C1 |
| Conformité ROHS | oui |
| ZPF | 0→3 |
| Courant d'impulsion | 0,5 kA |
| Affaiblissement d’insertion (insertion loss) | ≤3 dB |
| Section de raccordement rigide max. | 2,5 mm² |
| Section de raccordement multifilaire min. | 0,14 mm² |
| Section de raccordement multifilaire max. | 1,5 mm² |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 24V |
Possibilités de raccordement
| Section de raccordement rigide min. | 0,14 mm² |
|---|---|
| Section de raccordement flexible min. | 0,14 mm² |
| Section de raccordement flexible max. | 2,5 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,3044 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,3044 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
