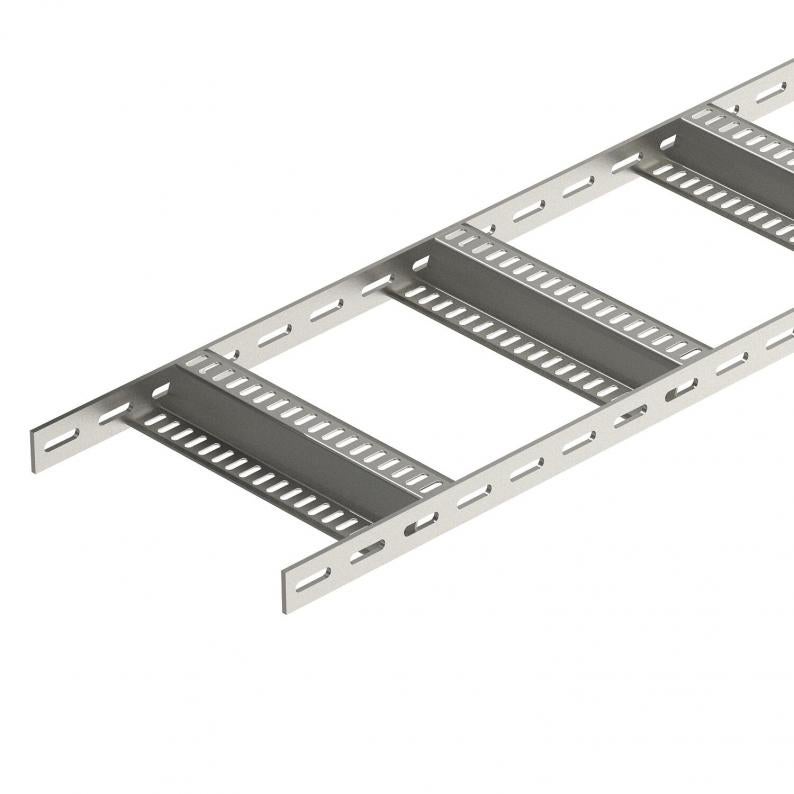

Échelle à câbles avec échelon en Z, standard A2
Type SLZ 500 A2
Réf. 7098200
EAN 4012195708346
Réf. / Type
Longueur
Largeur
Épaisseur du longeron
Cet article est un article de fin de série !
Pte UC : 3 m
3m
m
Description
Échelle à câbles, version navale, avec longeron perforé d'une hauteur latérale de 40 mm, avec échelons en Z soudés et perforés Charge testée selon CEI en combinaison avec les raccords de type SLV.
Sur demande, l'échelle à câbles version navale est également livrable en acier nu.
Caractéristiques techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 500 mm |
| Hauteur | 40 mm |
| Cote B | 510 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Acier inoxydable, décapé | oui |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé plat |
| Fixation des échelons | soudé |
| Dimension | 40x500 |
| Conformité ROHS | oui |
| Épaisseur du longeron | 5 mm |
| Dimension | 40x510x3000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Coloris | acier inoxydable |
| Série de produit | Série SLZ |
Charges
| Écart entre supports 1,5 m | 2,8 kN/m |
|---|---|
| Écart entre supports 2,0 m | 1,5 kN/m |
| Écart entre supports 2,5 m | 0,8 kN/m |
| Écart entre supports 3,0 m | 0,5 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Schéma de charge pour le procédé de contrôle
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 35,0794 kg CO₂e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 35,0794 kg CO₂e |
| Date de détermination valeur CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (3)
Instructions et aides (1)
Images du produit (3)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur du longeron
Réf.
SLZ 200 A2
3000
200
non
5
7098194
SLZ 300 A2
3000
300
non
5
7098196
SLZ 500 A2
3000
500
non
5
7098200
