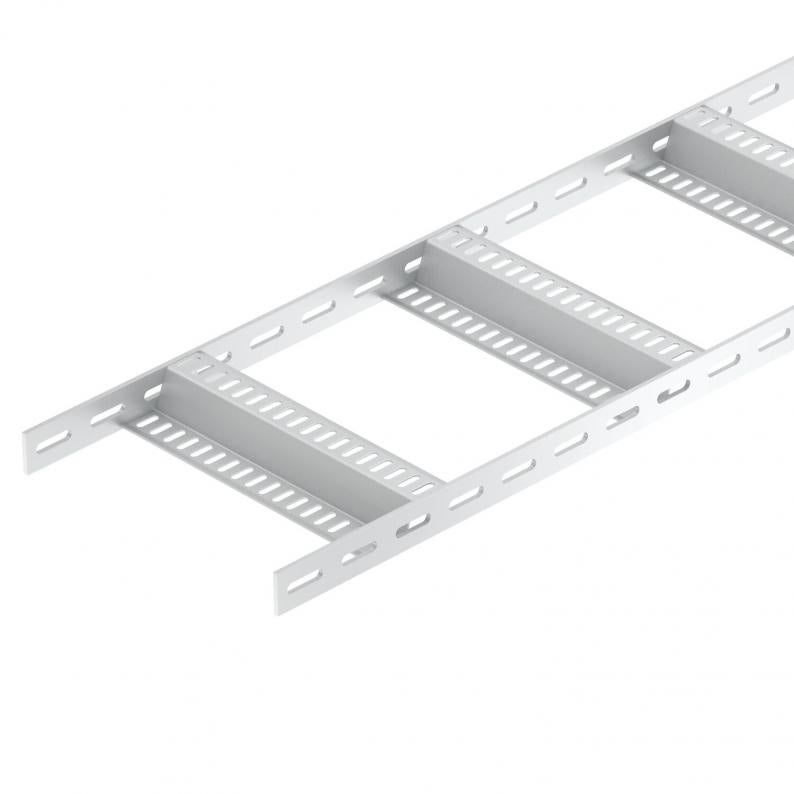

Échelle à câbles avec échelon en Z, standard ALU
Type SLZ 600 ALU
Réf. 7099782
EAN 4012196510122
Réf. / Type
Longueur
Largeur
Épaisseur du longeron
Cet article est un article de fin de série !
Pte UC : 3 m
3m
m
Description
Échelle à câbles dédiée à la construction navale avec longeron latéral perforé d'une hauteur latérale de 40 mm, avec échelons en Z soudés et perforés.
L'échelle à câbles en milieu naval, pièces de forme incluses, est également disponible sur demande en acier inoxydable. Revêtement par poudrage aux couleurs RAL possible.
Caractéristiques techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 600 mm |
| Hauteur | 40 mm |
| Cote B | 610 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé plat |
| Fixation des échelons | soudé |
| Conformité ROHS | oui |
| Épaisseur du longeron | 5 mm |
| Dimension | 40x610x3000 |
| Surface | décapé |
| Matériau | aluminium |
| Coloris | aluminium |
| Série de produit | Série SLZ |
Charges
| Écart entre supports 1,5 m | 1,4 kN/m |
|---|---|
| Écart entre supports 2,0 m | 0,65 kN/m |
| Écart entre supports 2,5 m | 0,35 kN/m |
| Écart entre supports 3,0 m | 0,2 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 34,0774 kg CO₂e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 34,0774 kg CO₂e |
| Date de détermination valeur CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (3)
Instructions et aides (1)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur du longeron
Réf.
SLZ 100 ALU
3000
100
non
5
7099772
SLZ 200 ALU
3000
200
non
5
7099774
SLZ 300 ALU
3000
300
non
5
7099776
SLZ 500 ALU
3000
500
non
5
7099780
SLZ 600 ALU
3000
600
non
5
7099782
Largeur
SLZ 100 ALU
Réf.
7099772
Longueur
3000
Largeur
100
Maintien en fonction
non
Épaisseur du longeron
5
SLZ 200 ALU
Réf.
7099774
Longueur
3000
Largeur
200
Maintien en fonction
non
Épaisseur du longeron
5
SLZ 300 ALU
Réf.
7099776
Longueur
3000
Largeur
300
Maintien en fonction
non
Épaisseur du longeron
5
SLZ 500 ALU
Réf.
7099780
Longueur
3000
Largeur
500
Maintien en fonction
non
Épaisseur du longeron
5
SLZ 600 ALU
Réf.
7099782
Longueur
3000
Largeur
600
Maintien en fonction
non
Épaisseur du longeron
5
