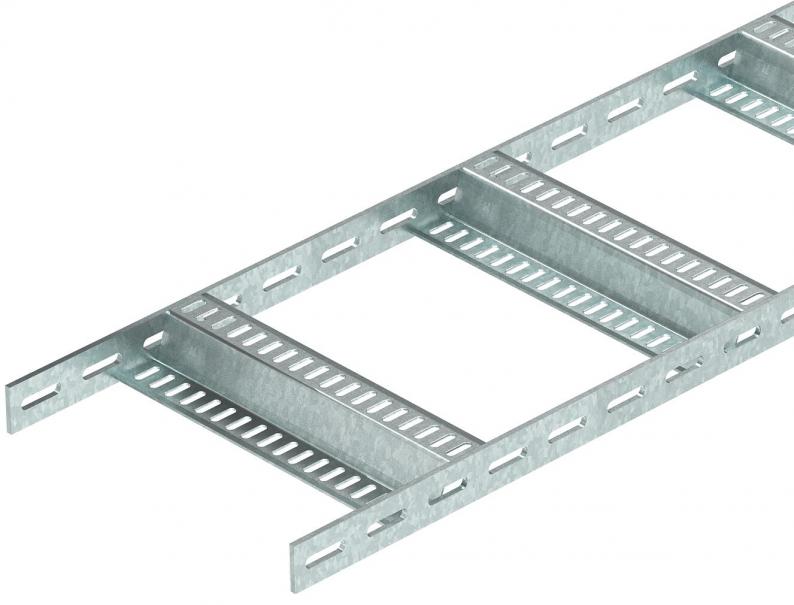

Échelle à câbles avec échelon en Z, standard FT
Type SLZ 300 FT
Réf. 7098136
EAN 4012195708056
Réf. / Type
Longueur
Largeur
Épaisseur du longeron
Pte UC : 3 m
3m
m
Description
Échelle à câbles, version navale, avec longeron perforé d'une hauteur latérale de 40 mm, avec échelons en Z soudés et perforés Charge testée selon CEI en combinaison avec les raccords de type SLV.
L'échelle à câbles en milieu naval, pièces de forme incluses, est également disponible sur demande en acier inoxydable. Revêtement par poudrage aux couleurs RAL possible.
Caractéristiques techniques

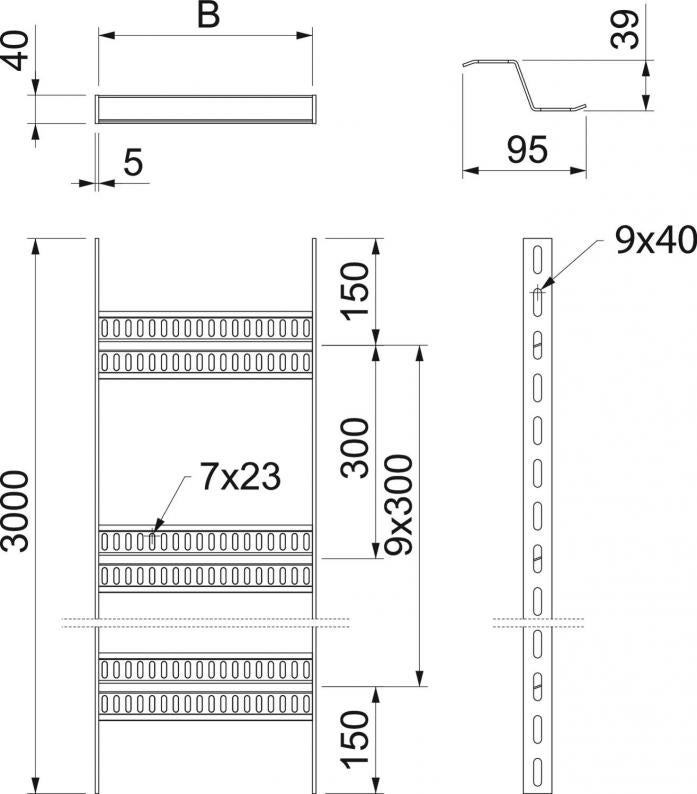

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 40 mm |
| Cote B | 310 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé plat |
| Fixation des échelons | soudé |
| Dimension | 40x300 |
| Conformité ROHS | oui |
| Épaisseur du longeron | 5 mm |
| Dimension | 40x310x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Série de produit | Série SLZ |
Charges
| Écart entre supports 1,5 m | 2,8 kN/m |
|---|---|
| Écart entre supports 2,0 m | 1,75 kN/m |
| Écart entre supports 2,5 m | 1 kN/m |
| Écart entre supports 3,0 m | 0,6 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Schéma de charge pour le procédé de contrôle
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 10,418 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 10,418 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (5)
Instructions et aides (1)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur du longeron
Réf.
SLZ 300 FT
3000
300
non
5
7098136
SLZ 400 FT
3000
400
non
5
7098138
SLZ 600 FT
3000
600
non
5
7098142
