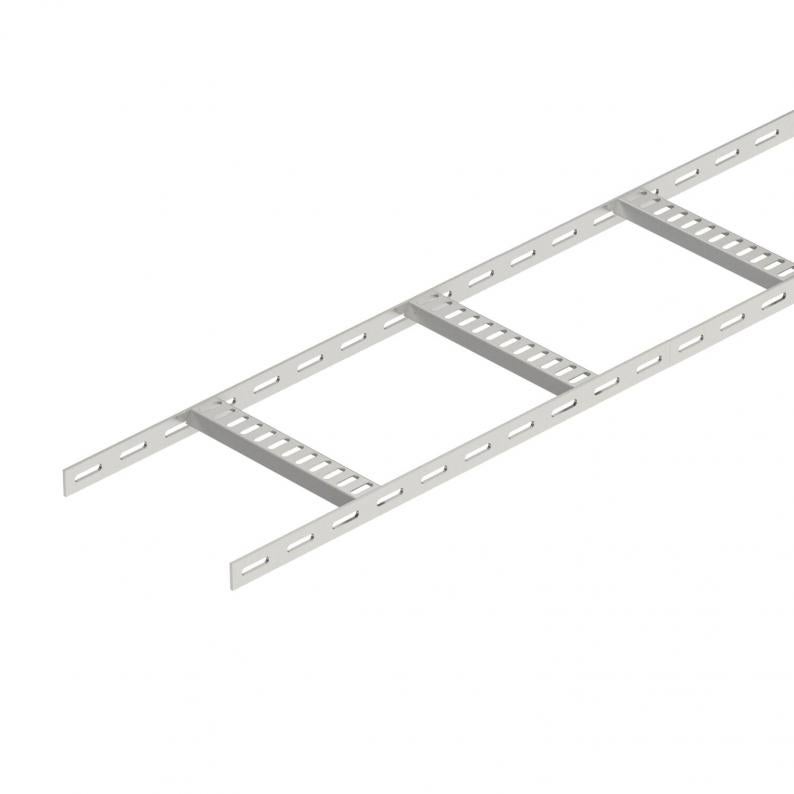

Échelle à câbles avec échelon trapézoïdal, légère A2
Type SL 42 250 A2
Réf. 7097088
EAN 4012195706984
Réf. / Type
7097088 / SL 42 250 A2
Longueur
2000 mm
Largeur
250 mm
Maintien en fonction
non
Épaisseur du longeron
3 mm
Cet article est un article de fin de série !
Pte UC : 2 m
2m
m
Description
Échelle à câbles dédiée à la construction navale avec longeron latéral perforé d'une hauteur latérale de 25 mm, avec échelons trapézoïdales soudés et perforées, ouverts vers le bas. Charge testée selon CEI en combinaison avec les raccords de type SLV.
Sur demande, l'échelle à câbles version navale est également livrable en acier nu.
Caractéristiques techniques
Dimensions
| Longueur | 2000 mm |
|---|---|
| Largeur | 250 mm |
| Hauteur | 25 mm |
| Cote B | 256 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Acier inoxydable, décapé | oui |
| Écart entre échelons | 250 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé plat |
| Fixation des échelons | soudé |
| Dimension | 25 X 250 |
| Conformité ROHS | oui |
| Épaisseur du longeron | 3 mm |
| Dimension | 25x256x2000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Coloris | acier inoxydable |
| Série de produit | Série SL |
Charges
| Écart entre supports 1,0 m | 1,45 kN/m |
|---|---|
| Écart entre supports 1,5 m | 0,65 kN/m |
| Écart entre supports 2,0 m | 0,25 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Schéma de charge pour le procédé de contrôle
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 8,1225 kg CO₂e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 8,1225 kg CO₂e |
| Date de détermination valeur CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
