Échelle à câbles avec échelon trapézoïdal, légère ALU
Type SL 42 100 ALU
Réf. 7099724
EAN 4012196509881
Réf. / Type
Longueur
Largeur
Épaisseur du longeron
Cet article est un article de fin de série !
Pte UC : 2 m
2m
m
Description

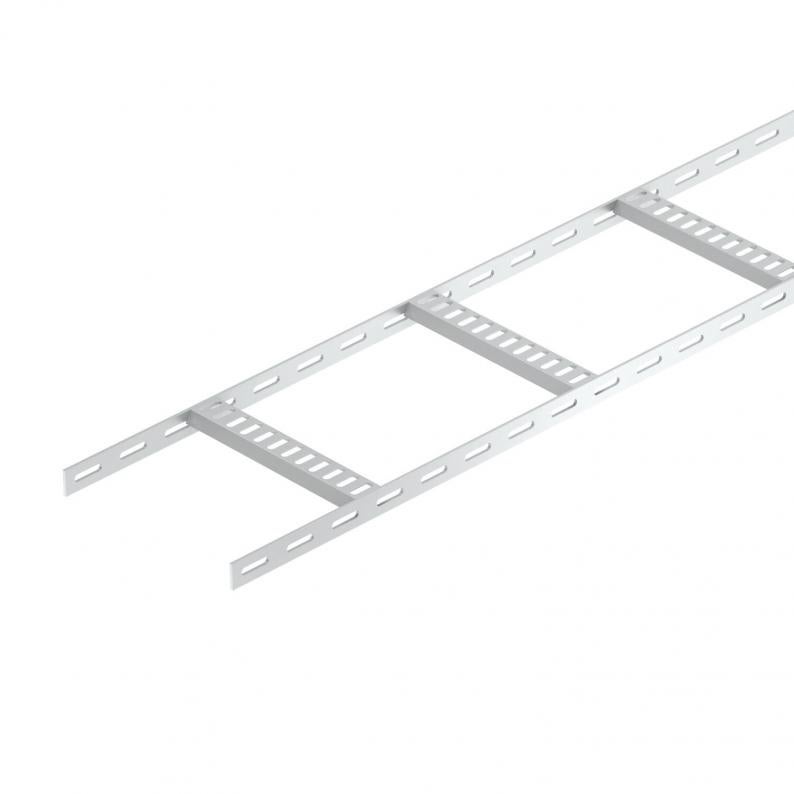

Échelle à câbles dédiée à la construction navale avec longeron latéral perforé d'une hauteur latérale de 25 mm, avec échelons trapézoïdales soudés et perforées, ouverts vers le bas.
Sur demande, l'échelle à câbles version navale est également livrable en acier nu.
Caractéristiques techniques

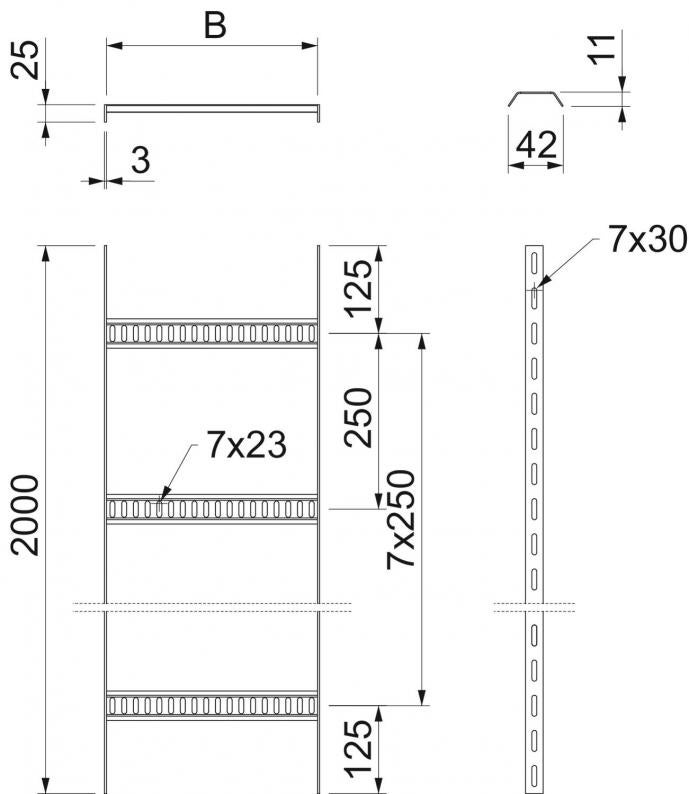

Dimensions
| Longueur | 2000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 25 mm |
| Cote B | 106 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Acier inoxydable, décapé | non |
| Écart entre échelons | 250 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé plat |
| Fixation des échelons | soudé |
| Conformité ROHS | oui |
| Épaisseur du longeron | 3 mm |
| Dimension | 25x106x2000 |
| Surface | décapé |
| Matériau | aluminium |
| Coloris | aluminium |
| Série de produit | Série SL |
Charges
| Écart entre supports 1,0 m | 0,75 kN/m |
|---|---|
| Écart entre supports 1,5 m | 0,2 kN/m |
| Écart entre supports 2,0 m | 0,1 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Schéma de charge pour le procédé de contrôle
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 7,2475 kg CO₂e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 7,2475 kg CO₂e |
| Date de détermination valeur CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Instructions et aides (1)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur du longeron
Réf.
SL 42 100 ALU
2000
100
non
3
7099724
SL 42 200 ALU
2000
200
non
3
7099728
SL 42 250 ALU
2000
250
non
3
7099730
SL 42 300 ALU
2000
300
non
3
7099732
Largeur
SL 42 100 ALU
Réf.
7099724
Longueur
2000
Largeur
100
Maintien en fonction
non
Épaisseur du longeron
3
SL 42 200 ALU
Réf.
7099728
Longueur
2000
Largeur
200
Maintien en fonction
non
Épaisseur du longeron
3
SL 42 250 ALU
Réf.
7099730
Longueur
2000
Largeur
250
Maintien en fonction
non
Épaisseur du longeron
3
SL 42 300 ALU
Réf.
7099732
Longueur
2000
Largeur
300
Maintien en fonction
non
Épaisseur du longeron
3
