Échelle à câbles LG 110, 3 m VS FS
Type LG 113 VS 3 FS
Réf. 6216407
EAN 4012195064497
Réf. / Type
Longueur
Largeur
Épaisseur du longeron
Pte UC : 3 m
3m
m
Description

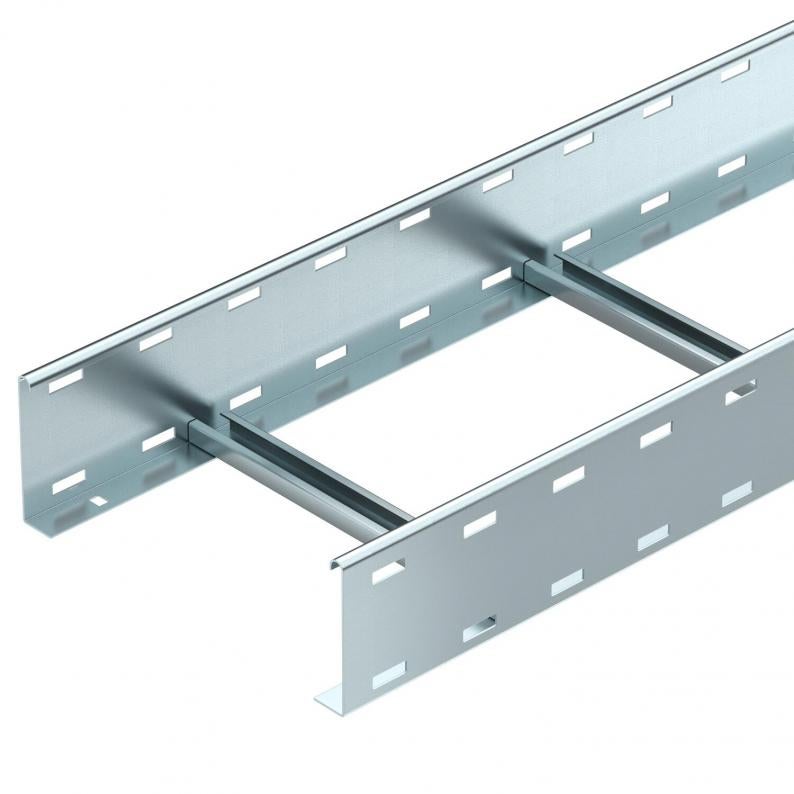

Échelle à câbles avec longeron latéral perforé d'une hauteur latérale de 110 mm, avec échelons rivetés à profilé en C ouvert vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
L'échelle à câbles est livrée repliée.
Vous trouverez la bride de fixation rapide adaptée de type BS-H... dans la section des systèmes d'échelles verticales.
Caractéristiques techniques
Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 110 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 16,50 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Section utile | 283 cm² |
| Acier inoxydable, décapé | non |
| Section utile | 28300 mm² |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé plat |
| Fixation des échelons | à rivets aveugles |
| Dimension | 110x300x3000 |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,5 mm |
| Dimension | 110x300x3000 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Coloris | zinc |
| Série de produit | Série LG |
Charges
| Écart entre supports 2,0 m | 3,1 kN/m |
|---|---|
| Écart entre supports 2,5 m | 2 kN/m |
| Écart entre supports 3,0 m | 1,4 kN/m |
| Écart entre supports 3,5 m | 0,9 kN/m |
| Écart entre supports 4,0 m | 0,65 kN/m |
| Écart entre supports 4,5 m | 0,55 kN/m |
| Écart entre supports 5,0 m | 0,5 kN/m |
| Écart entre supports 6,0 m | 0,15 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 9,6084 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 9,6084 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (5)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur du longeron
Surface
Matériau
Réf.
LG 112 VS 3 FS
3000
200
non
1,5
galvanisé sendzimir
acier
6216404
LG 113 VS 3 FS
3000
300
non
1,5
galvanisé sendzimir
acier
6216407
LG 114 VS 3 FS
3000
400
non
1,5
galvanisé sendzimir
acier
6216410
LG 115 VS 3 FS
3000
500
non
1,5
galvanisé sendzimir
acier
6216413
LG 116 VS 3 FS
3000
600
non
1,5
galvanisé sendzimir
acier
6216416
