Échelle à câbles LG 110, 6 m VS A2
Type LG 113 VS6 A2
Réf. 6216493
EAN 4012196039425
Réf. / Type
Longueur
Largeur
Épaisseur du longeron
Pte UC : 6 m
6m
m
Description

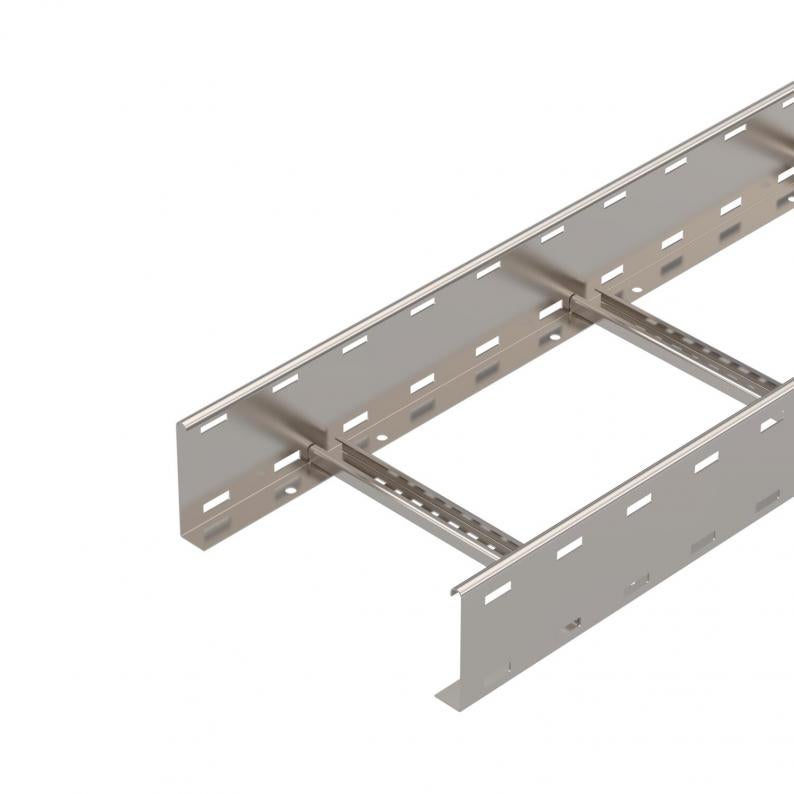

Échelle à câbles avec longeron latéral perforé d'une hauteur latérale de 110 mm, avec échelons rivetés à profilé en C ouvert vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
L'échelle à câbles est livrée repliée.
Vous trouverez la bride de fixation rapide adaptée de type 2056 dans la section des systèmes d'échelles verticales.
Caractéristiques techniques
Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 110 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 16,50 |
Caractéristiques techniques
| Modèle longue portée | non |
|---|---|
| Section utile | 283 cm² |
| Section utile | 28300 mm² |
| Écart entre échelons | 300 mm |
| Fixation des échelons | à rivets aveugles |
| Dimension | 110x300 |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,5 mm |
| Dimension | 110x300x6000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Coloris | acier inoxydable |
| Série de produit | Série LG |
Charges
| Écart entre supports 2,0 m | 3,1 kN/m |
|---|---|
| Écart entre supports 2,5 m | 2 kN/m |
| Écart entre supports 3,0 m | 1,3 kN/m |
| Écart entre supports 3,5 m | 0,9 kN/m |
| Écart entre supports 4,0 m | 0,6 kN/m |
| Écart entre supports 4,5 m | 0,5 kN/m |
| Écart entre supports 5,0 m | 0,45 kN/m |
| Écart entre supports 6,0 m | 0,15 kN/m |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 20,66 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 20,66 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (5)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Épaisseur du longeron
Surface
Matériau
Réf.
LG 112 VS6 A2
6000
200
1,5
nu, traité
acier inoxydable 1.4301
6216492
LG 113 VS6 A2
6000
300
1,5
nu, traité
acier inoxydable 1.4301
6216493
LG 114 VS6 A2
6000
400
1,5
nu, traité
acier inoxydable 1.4301
6216495
LG 116 VS6 A2
6000
600
1,5
nu, traité
acier inoxydable 1.4301
6216499
