Échelle à câbles LG 60, 6 m VS A2
Type LG 630 VS6 A2
Réf. 6208703
EAN 4012195064428
Réf. / Type
Longueur
Largeur
Épaisseur du longeron
Pte UC : 6 m
6m
m
Description

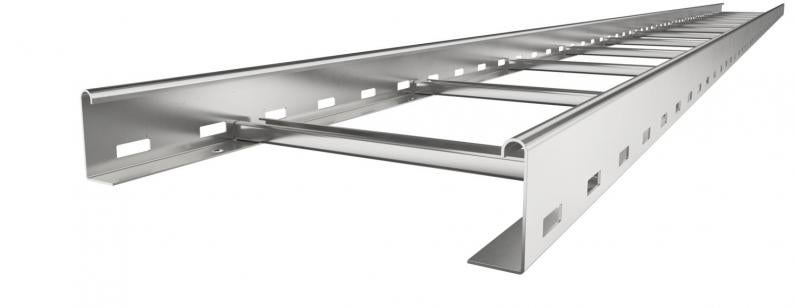

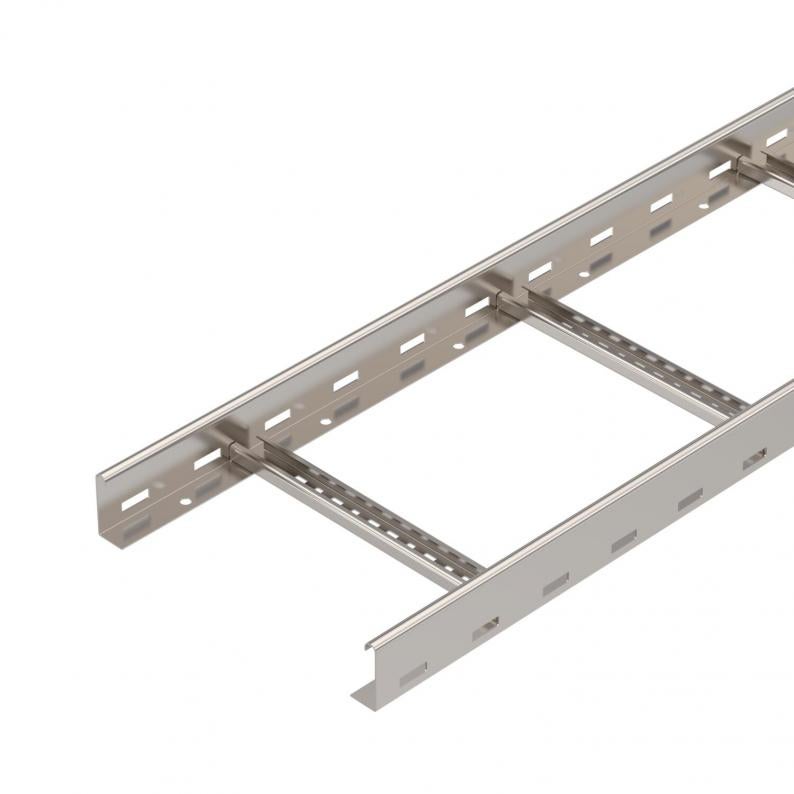

Échelle à câbles avec longeron perforé d'une hauteur de 60 mm, avec échelons VS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
L'échelle à câbles est livrée repliée.
Vous trouverez la bride de fixation rapide adaptée de type 2056 dans la section des systèmes d'échelles verticales.
Caractéristiques techniques
Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 60 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 16,50 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Section utile | 148 cm² |
| Acier inoxydable, décapé | non |
| Section utile | 14800 mm² |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé plat |
| Fixation des échelons | à rivets aveugles |
| Dimension | 60x300x6000 |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,5 mm |
| Dimension | 60x300x6000 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Coloris | acier inoxydable |
| Série de produit | Série LG |
Charges
| Écart entre supports 1,5 m | 3,1 kN/m |
|---|---|
| Écart entre supports 2,0 m | 2,25 kN/m |
| Écart entre supports 2,5 m | 1,5 kN/m |
| Écart entre supports 3,0 m | 1,1 kN/m |
| Écart entre supports 3,5 m | 0,75 kN/m |
| Écart entre supports 4,0 m | 0,45 kN/m |
| Écart entre supports 4,5 m | 0,3 kN/m |
| Écart entre supports 5,0 m | 0,15 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 14,8096 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 14,8096 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (5)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur du longeron
Surface
Matériau
Réf.
LG 620 VS6 A2
6000
200
non
1,5
nu, traité
acier inoxydable 1.4301
6208700
LG 630 VS6 A2
6000
300
non
1,5
nu, traité
acier inoxydable 1.4301
6208703
LG 640 VS6 A2
6000
400
non
1,5
nu, traité
acier inoxydable 1.4301
6208706
LG 650 VS6 A2
6000
500
non
1,5
nu, traité
acier inoxydable 1.4301
6208709
LG 660 VS6 A2
6000
600
non
1,5
nu, traité
acier inoxydable 1.4301
6208712
Largeur
LG 620 VS6 A2
Réf.
6208700
Longueur
6000
Largeur
200
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
LG 630 VS6 A2
Réf.
6208703
Longueur
6000
Largeur
300
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
LG 640 VS6 A2
Réf.
6208706
Longueur
6000
Largeur
400
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
LG 650 VS6 A2
Réf.
6208709
Longueur
6000
Largeur
500
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
LG 660 VS6 A2
Réf.
6208712
Longueur
6000
Largeur
600
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
