Échelle à câbles LG 60, 6 m VS A4
Type LG 630 VS6 A4
Réf. 6101208
EAN 4012196514038
Réf. / Type
Longueur
Largeur
Épaisseur du longeron
Pte UC : 6 m
6m
m
Description

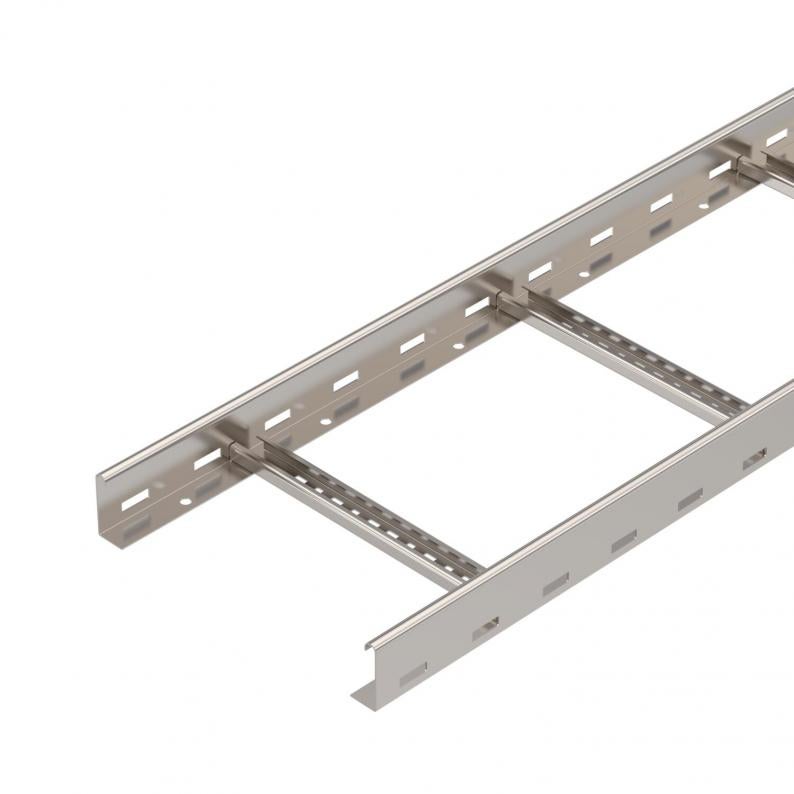

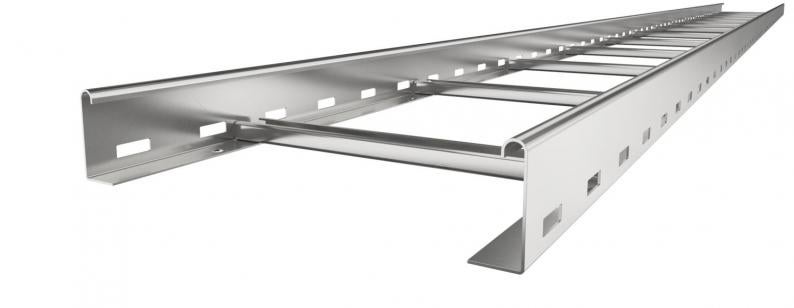

Échelle à câbles avec longeron perforé d'une hauteur de 60 mm, avec échelons VS rivetés (profilé en C) ouverts vers le haut.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
L'échelle à câbles est livrée repliée.
Vous trouverez la bride de fixation rapide adaptée de type BS-H... dans la section des systèmes d'échelles verticales.
Caractéristiques techniques

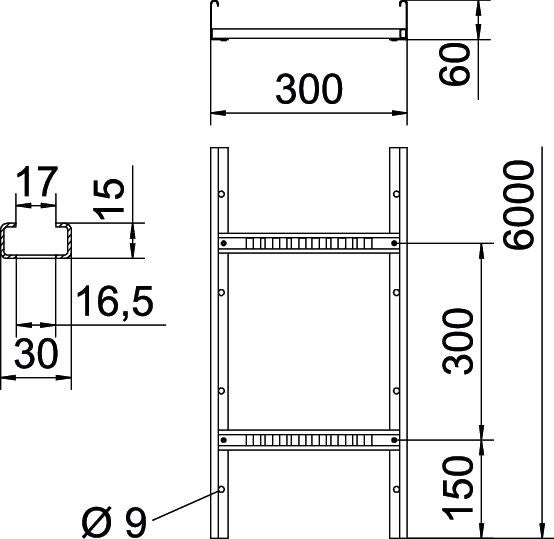

Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 60 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 16,50 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | non |
| Section utile | 148 cm² |
| Acier inoxydable, décapé | non |
| Section utile | 14800 mm² |
| Écart entre échelons | 300 mm |
| Modèle des échelons | Profilé perforé |
| Modèle de longeron latéral | Profilé plat |
| Fixation des échelons | à rivets aveugles |
| Dimension | 60x300x6000 |
| Conformité ROHS | oui |
| Épaisseur du longeron | 1,5 mm |
| Dimension | 60x300x6000 |
| Surface | nu, traité |
| Matériau | Acier, inoxydable 1.4571 |
| Coloris | acier inoxydable |
| Série de produit | Série LG |
Charges
| Écart entre supports 1,5 m | 3,1 kN/m |
|---|---|
| Écart entre supports 2,0 m | 2,25 kN/m |
| Écart entre supports 2,5 m | 1,5 kN/m |
| Écart entre supports 3,0 m | 1,1 kN/m |
| Écart entre supports 3,5 m | 0,75 kN/m |
| Écart entre supports 4,0 m | 0,45 kN/m |
| Écart entre supports 4,5 m | 0,3 kN/m |
| Écart entre supports 5,0 m | 0,15 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 14,8477 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 14,8477 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (5)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Maintien en fonction
Épaisseur du longeron
Surface
Matériau
Réf.
LG 620 VS6 A4
6000
200
non
1,5
nu, traité
Acier, inoxydable 1.4571
6101200
LG 630 VS6 A4
6000
300
non
1,5
nu, traité
Acier, inoxydable 1.4571
6101208
LG 640 VS6 A4
6000
400
non
1,5
nu, traité
Acier, inoxydable 1.4571
6101216
LG 650 VS6 A4
6000
500
non
1,5
nu, traité
Acier, inoxydable 1.4571
6101223
LG 660 VS6 A4
6000
600
non
1,5
nu, traité
Acier, inoxydable 1.4571
6101232
Largeur
LG 620 VS6 A4
Réf.
6101200
Longueur
6000
Largeur
200
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
Acier, inoxydable 1.4571
LG 630 VS6 A4
Réf.
6101208
Longueur
6000
Largeur
300
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
Acier, inoxydable 1.4571
LG 640 VS6 A4
Réf.
6101216
Longueur
6000
Largeur
400
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
Acier, inoxydable 1.4571
LG 650 VS6 A4
Réf.
6101223
Longueur
6000
Largeur
500
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
Acier, inoxydable 1.4571
LG 660 VS6 A4
Réf.
6101232
Longueur
6000
Largeur
600
Maintien en fonction
non
Épaisseur du longeron
1,5
Surface
nu, traité
Matériau
Acier, inoxydable 1.4571
