Éclisse multifonction FT
Type LMFV 620 FT
Réf. 6225730
EAN 4012196443291
Réf. / Type
Largeur
Hauteur
Épaisseur de tôle
Cote B
Pte UC : 1 Pièce
1Pièce
Pièce
Description

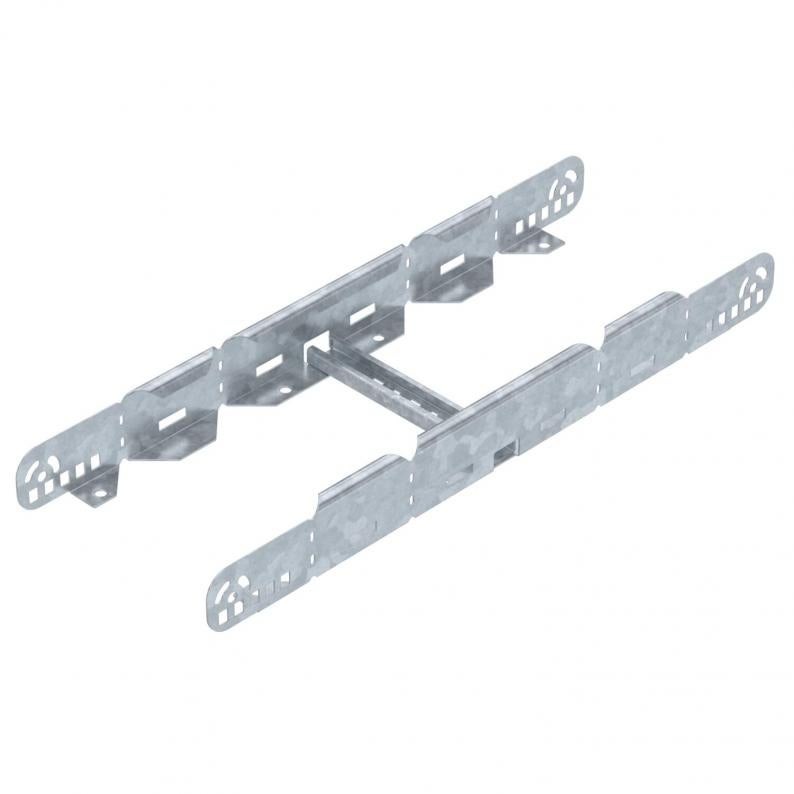

Éclisse multifonction pour raccordement d'échelles à câbles d'une hauteur latérale de 60 mm. Il est possible de réaliser des réductions symétriques et asymétriques, des coudes en continu de 0-60° et des dérivations.
Caractéristiques techniques
Dimensions
| Longueur | 604 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 60 mm |
| Cote B | 200 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1,5 mm |
| Convient pour chemin de câbles en treillis | non |
| Convient pour échelle à câbles | oui |
| Convient pour chemin de câbles | non |
| Éclisse articulée horizontale | non |
| Éclisse articulée verticale | non |
| Convient pour largeur du système de chemins de câbles min. | 200 mm |
| Convient pour largeur du système de chemins de câbles max. | 200 mm |
| Convient pour hauteur du système de support de câbles | 60 mm |
| Modèle | Raccord droit/coudé |
| Type de raccordement | Éclisse droite |
| Conformité ROHS | oui |
| Dimension | 60x200 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 4,081 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 4,081 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (4)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Largeur
Hauteur
Épaisseur de tôle
Cote B
Surface
Matériau
Réf.
LMFV 620 FT
200
60
1,5
200
galvanisé à chaud par trempage
acier
6225730
LMFV 630 FT
300
60
1,5
300
galvanisé à chaud par trempage
acier
6225732
LMFV 640 FT
400
60
1,5
400
galvanisé à chaud par trempage
acier
6225734
LMFV 650 FT
500
60
1,5
500
galvanisé à chaud par trempage
acier
6225736
LMFV 660 FT
600
60
1,5
600
galvanisé à chaud par trempage
acier
6225738
Largeur
Cote B
LMFV 620 FT
Réf.
6225730
Largeur
200
Hauteur
60
Épaisseur de tôle
1,5
Cote B
200
Surface
galvanisé à chaud par trempage
Matériau
acier
LMFV 630 FT
Réf.
6225732
Largeur
300
Hauteur
60
Épaisseur de tôle
1,5
Cote B
300
Surface
galvanisé à chaud par trempage
Matériau
acier
LMFV 640 FT
Réf.
6225734
Largeur
400
Hauteur
60
Épaisseur de tôle
1,5
Cote B
400
Surface
galvanisé à chaud par trempage
Matériau
acier
LMFV 650 FT
Réf.
6225736
Largeur
500
Hauteur
60
Épaisseur de tôle
1,5
Cote B
500
Surface
galvanisé à chaud par trempage
Matériau
acier
LMFV 660 FT
Réf.
6225738
Largeur
600
Hauteur
60
Épaisseur de tôle
1,5
Cote B
600
Surface
galvanisé à chaud par trempage
Matériau
acier
