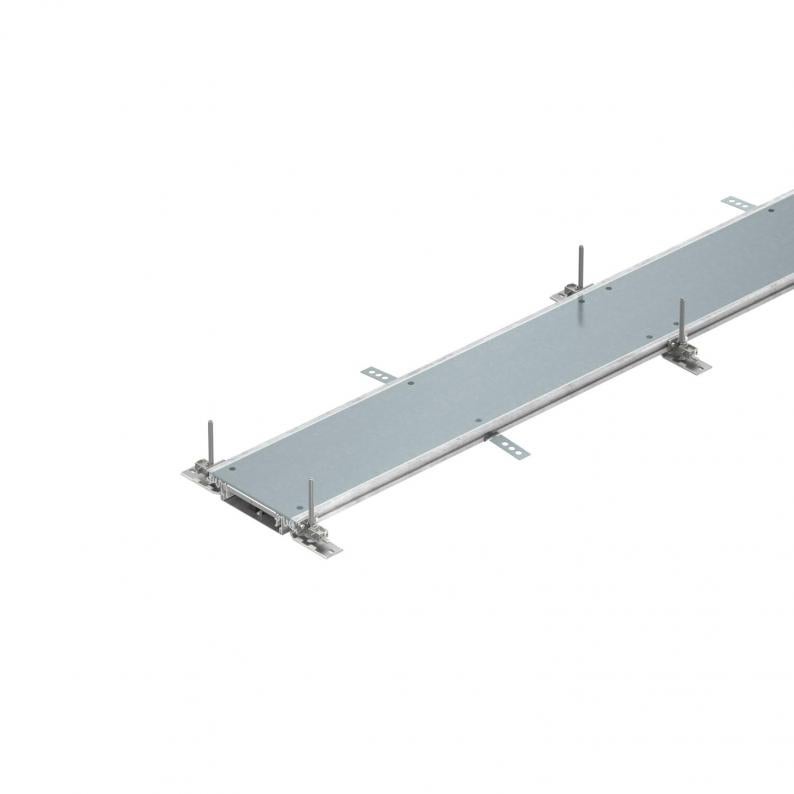

Élément de coulotte, plein, hauteur 40-70 mm
Type OKA-W2004030
Réf. 7424400
EAN 4012195244127
Réf. / Type
Longueur
Largeur
Hauteur de goulotte min.
Hauteur de goulotte max.
Pte UC : 2,4 m
2,4m
m
Description
Élément de conduit prêt à monter avec 3 couvercles pleins pour l'installation de câbles, composé d'un socle de conduit (plaque de sol avec profilés latéraux et profilés d'insertion de revêtement de sol) et d'un couvercle de conduit. Plaque de sol avec pattes de maintien pour le montage auto-connectable des séparateurs. 6 équerres de fixation réglables en hauteur, 6 pattes d'ancrage pour béton et 3 garniture d'étanchéité pour couvercle (pour les largeurs de conduit 200 et 300) ou 3 supports de garniture de couvercle réglables en hauteur (pour les largeurs de conduit 400, 500 et 600) font partie des fournitures. À la livraison, les couvercles de goulotte sont vissés.
Avec trois couvercles pleins (L = 800 mm).
Caractéristiques techniques
Dimensions
| Longueur | 2400 mm |
|---|---|
| Largeur | 200 mm |
Caractéristiques techniques
| Section utile | 2600 mm² |
|---|---|
| Nombre de voies | 2 St. |
| nombre de séparateurs enfichables | 1 |
| Couvercles | 3 |
| Plage de réglage min. | 40 mm |
| Plage de réglage max. | 70 mm |
| hauteur de chape minimum | 40 |
| ouverture de montage pour réservoir en saillie | non |
| possibilité d'installation du joint | oui |
| Découplable | non |
| tôle de fond | oui |
| Avec compensation de potentiel | non |
| couvercle amovible | oui |
| Fixation du couvercle encliquetable | non |
| Couvercle Ouverture de montage | non |
| Nombre d'unités de montage prévues | 3 |
| Avec séparateur | non |
| Épaisseur du matériau Couvercle | 4 |
| Compatible avec les joints de dilatation | non |
| Avec porte-à-faux | oui |
| Nombre d’ouvertures de montage | 0 |
| Avec ouverture de raccordement | non |
| Ouverture de montage | sans |
| Conformité ROHS | oui |
| Hauteur de goulotte min. | 40 mm |
| Hauteur de goulotte max. | 70 mm |
| Dimension | 2400x200x40 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Fixation de séparateur | encliqueter |
| Série de produit | Série OKA |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 46,9561 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 46,9561 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
OKA-G20040150FBL
7423950
Pte UC : 1 Pièce
1Pièce
Pièce
OKA-G20040150FBR
7423970
Pte UC : 1 Pièce
1Pièce
Pièce
Type
OKA-G20040150FBL
Pte UC : 1 Pièce
1Pièce
Pièce
Type
OKA-G20040150FBR
Pte UC : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (3)
Certificats (1)
Instructions et aides (1)
Images du produit (3)
Téléchargements de données 3D (2)
Versions
Type
Longueur
Largeur
Couvercles
Hauteur de goulotte min.
Hauteur de goulotte max.
Réf.
OKA-W2004030
2400
200
3
40
70
7424400
OKA-W3004030
2400
300
3
40
70
7424402
OKA-W4004030
2400
400
3
40
70
7424404
OKA-W5004030
2400
500
3
40
70
7424406
OKA-W6004030
2400
600
3
40
70
7424408
Largeur
OKA-W2004030
Réf.
7424400
Longueur
2400
Largeur
200
Couvercles
3
Hauteur de goulotte min.
40
Hauteur de goulotte max.
70
OKA-W3004030
Réf.
7424402
Longueur
2400
Largeur
300
Couvercles
3
Hauteur de goulotte min.
40
Hauteur de goulotte max.
70
OKA-W4004030
Réf.
7424404
Longueur
2400
Largeur
400
Couvercles
3
Hauteur de goulotte min.
40
Hauteur de goulotte max.
70
OKA-W5004030
Réf.
7424406
Longueur
2400
Largeur
500
Couvercles
3
Hauteur de goulotte min.
40
Hauteur de goulotte max.
70
OKA-W6004030
Réf.
7424408
Longueur
2400
Largeur
600
Couvercles
3
Hauteur de goulotte min.
40
Hauteur de goulotte max.
70
