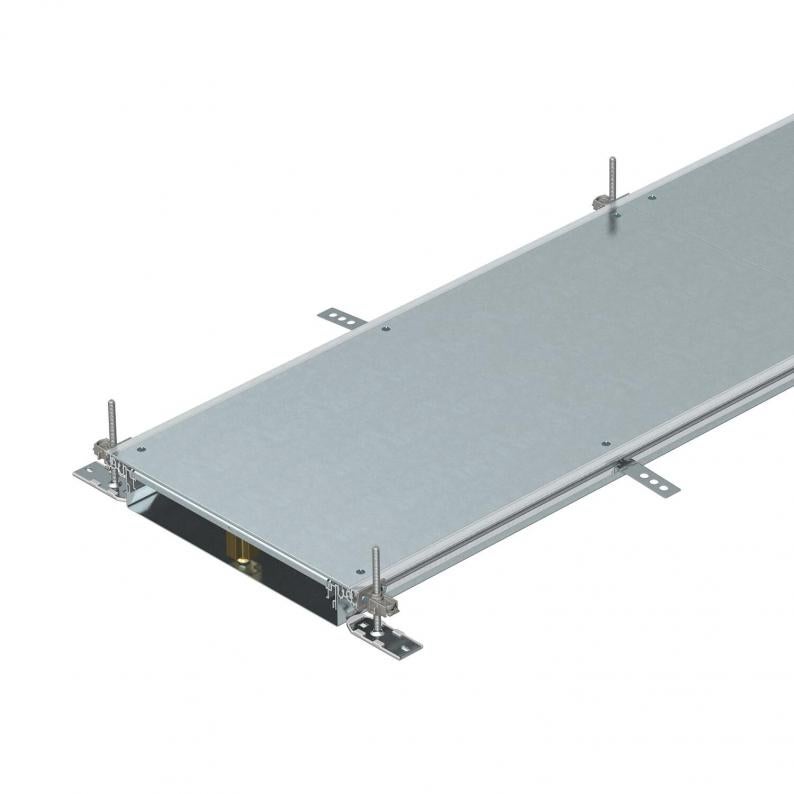

Élément de goulotte, plein, hauteur 60-110 mm
Type OKA-W3006050
Réf. 7424422
EAN 4012195244202
Réf. / Type
Longueur
Largeur
Hauteur de goulotte min.
Hauteur de goulotte max.
Pte UC : 2,4 m
2,4m
m
Description
Élément de conduit prêt à monter avec 3 couvercles pleins pour l'installation de câbles, composé d'un socle de conduit (plaque de sol avec profilés latéraux et profilés d'insertion de revêtement de sol) et d'un couvercle de conduit. Plaque de sol avec pattes de maintien pour le montage auto-connectable des séparateurs. 6 équerres de fixation réglables en hauteur, 6 pattes d'ancrage pour béton et 3 garniture d'étanchéité pour couvercle (pour les largeurs de conduit 200 et 300) ou 3 supports de garniture de couvercle réglables en hauteur (pour les largeurs de conduit 400, 500 et 600) font partie des fournitures. À la livraison, les couvercles de goulotte sont vissés.
Caractéristiques techniques
Dimensions
| Longueur | 2400 mm |
|---|---|
| Largeur | 300 mm |
Caractéristiques techniques
| Section utile | 8100 mm² |
|---|---|
| Nombre de voies | 3 St. |
| nombre de séparateurs enfichables | 2 |
| Couvercles | 3 |
| Plage de réglage min. | 60 mm |
| Plage de réglage max. | 110 mm |
| hauteur de chape minimum | 60 |
| ouverture de montage pour réservoir en saillie | non |
| possibilité d'installation du joint | oui |
| Découplable | non |
| tôle de fond | oui |
| Avec compensation de potentiel | non |
| couvercle amovible | oui |
| Fixation du couvercle encliquetable | non |
| Couvercle Ouverture de montage | non |
| Nombre d'unités de montage prévues | 3 |
| Avec séparateur | non |
| Épaisseur du matériau Couvercle | 4 |
| Compatible avec les joints de dilatation | non |
| Avec porte-à-faux | oui |
| Nombre d’ouvertures de montage | 0 |
| Avec ouverture de raccordement | non |
| Ouverture de montage | sans |
| Conformité ROHS | oui |
| Hauteur de goulotte min. | 60 mm |
| Hauteur de goulotte max. | 110 mm |
| Dimension | 2400x300x60 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Fixation de séparateur | encliqueter |
| Série de produit | Série OKA |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 60,716 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 60,716 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (3)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (2)
Versions
Type
Longueur
Largeur
Couvercles
Hauteur de goulotte min.
Hauteur de goulotte max.
Réf.
OKA-W2006050
2400
200
3
60
110
7424420
OKA-W3006050
2400
300
3
60
110
7424422
OKA-W4006050
2400
400
3
60
110
7424424
OKA-W5006050
2400
500
3
60
110
7424426
OKA-W6006050
2400
600
3
60
110
7424428
