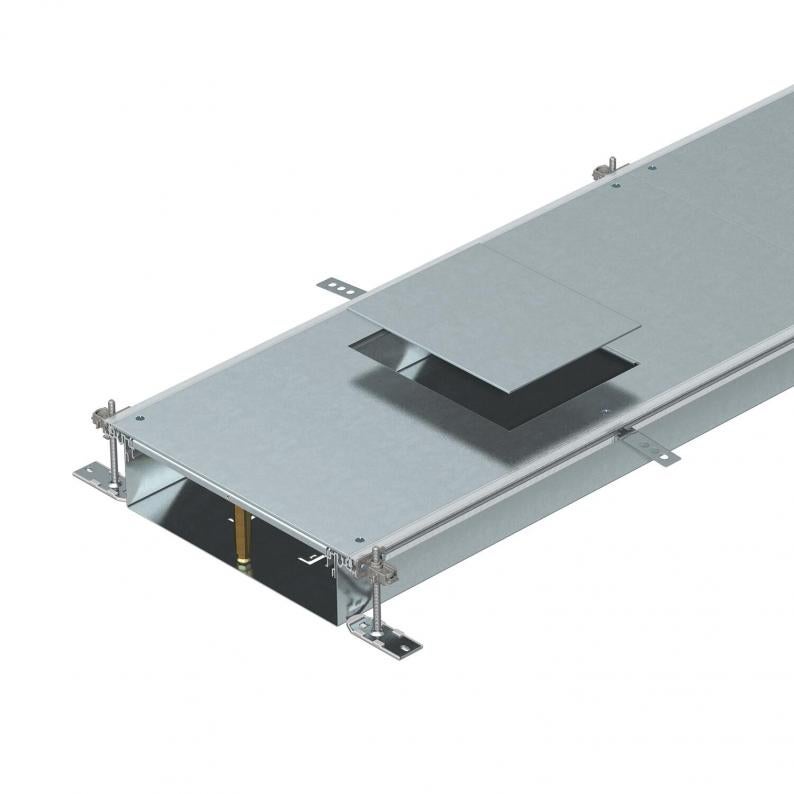

Élément de goulotte pour GES6, hauteur 100-150 mm
Type OKA-W40010050D6
Réf. 7424682
EAN 4012195244783
Réf. / Type
7424682 / OKA-W40010050D6
Longueur
2400 mm
Largeur
400 mm
Couvercles
3
Hauteur de goulotte min.
100 mm
Hauteur de goulotte max.
150 mm
Pte UC : 2,4 m
2,4m
m
Description
Unité de conduit de sol affleurant prête à monter avec 3 ou 6 couvercles d'appareillages pour l'installation de câbles et le montage d'unités d'appareillage de taille nominale 6, composée d'un élément inférieure de conduit (plaque de sol avec profilés latéraux et profilés d'insertion de revêtement de sol) et d'un couvercle de conduit avec ouverture de montage obturée. Plaque de sol avec pattes de maintien pour le montage auto-connectable des séparateurs. 6 équerres de fixation réglables en hauteur, 6 chevilles à expansion pour béton et 3 embouts d'étanchéité de couvercle pour largeur nominale de conduit 300 ou 3 supports de contact de couvercle pour largeur nominale de goulotte 400 et 6 supports de contact de couvercle pour largeurs nominales de conduit 500 et 600 sont fournis. À la livraison, les couvercles de goulotte sont vissés.
Avec couvercles de montage d'appareillage à visser présentant chacun une ouverture de montage pour boîtier de sol de taille nominale 6.
Caractéristiques techniques
Dimensions
| Longueur | 2400 mm |
|---|---|
| Largeur | 400 mm |
Caractéristiques techniques
| Nombre de voies | 3 St. |
|---|---|
| nombre de séparateurs enfichables | 2 |
| Couvercles | 3 |
| Plage de réglage min. | 100 mm |
| Plage de réglage max. | 150 mm |
| hauteur de chape minimum | 100 |
| ouverture de montage pour réservoir en saillie | non |
| possibilité d'installation du joint | oui |
| Découplable | non |
| tôle de fond | oui |
| Avec compensation de potentiel | non |
| couvercle amovible | oui |
| Fixation du couvercle encliquetable | non |
| Ouverture de montage | pour boîtier d'appareillage |
| Couvercle Ouverture de montage | oui |
| Nombre d'unités de montage prévues | 3 |
| Avec séparateur | non |
| Épaisseur du matériau Couvercle | 4 |
| Compatible avec les joints de dilatation | non |
| Avec porte-à-faux | oui |
| Avec ouverture de raccordement | oui |
| Dimension nominale pour boîtier d'appareillages | 6 |
| Ouverture de montage | carré |
| Conformité ROHS | oui |
| Hauteur de goulotte min. | 100 mm |
| Hauteur de goulotte max. | 150 mm |
| Dimension | 2400x400x100 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Fixation de séparateur | enficher |
| Série de produit | Série OKA |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 79,53 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 79,53 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
