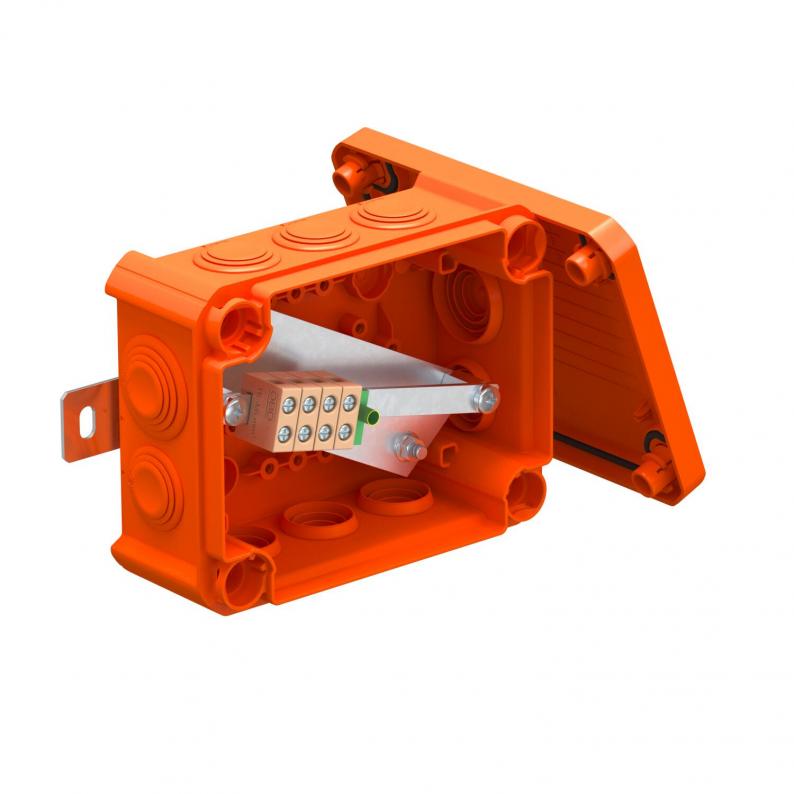

FireBox T100 avec entrées d'étanchéité, pour câbles de données, 4x4
Type T100ED 4x4AD
Réf. 7205764
EAN 4012196812141
Réf. / Type
7205764 / T100ED 4x4AD
Dimension intérieure
136x102x57 mm
nombre d'entrées
10
Indice de protection
IP66
Coloris
orangé pastel ; RAL 2003
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Boîtier de dérivation pour technologie de transmission de données avec embouts à gradins souples. Nombre pair de bornes en céramique résistant aux températures élevées assorties aux câbles de données. Borne de mise à la terre/blindage identifiée vert/jaune. Fixation à des pattes extérieures accessibles. Homologation pour installations de câbles avec sécurité de fonctionnement électrique selon la norme DIN 4102 partie 12 dans les classes E30, E60 et E90.
Avec 2 vis d'ancrage MMSplus P 6x35.
Avec 2 vis d'ancrage MMSplus P 6x35.
Caractéristiques techniques
Dimensions
| Longueur | 150 mm |
|---|---|
| Largeur | 116 mm |
| Hauteur | 68 mm |
| Dimension intérieure | 136x102x57 mm |
| Cote L | 150 mm |
| Cote B | 116 mm |
| Dimension H | 68 mm |
| Cote L1 | 162 mm |
| Cote L2 | 182 mm |
Caractéristiques techniques
| Résistant aux chocs | non |
|---|---|
| Sans halogène | oui |
| nombre d'entrées | 10 |
| Nombre de bornes | 5 |
| Entrée par le fond | non |
| Couvercle transparent | non |
| Indice de protection | IP66 |
| Tension nominale | 660 V |
| Juxtaposable | non |
| Avec couvercle | oui |
| Plombable | non |
| Pour zone explosive | sans |
| Maintien en fonction | E 90 |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Membrane étagée sectionnable |
| avec blindage | non |
| Résistant aux intempéries | non |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Section nominale min. | 0,5 mm² |
| Section nominale max. | 4 mm² |
| forme | rectangulaire |
| Équipement | Borne |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | Sauf |
| Dimension | 150x116x67 |
| Matériau | polypropylène |
| Coloris | orangé pastel ; RAL 2003 |
| Borne individuelle | 4 |
| Borne de protection | 1 |
| Série de produit | FireBox série T |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,6406 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,6406 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
