FireBox T160 avec embouts à gradins, 1 porte-fusible 176x135x67 | 12 | IP66 | orangé pastel ; RAL 2003

FireBox T160 avec embouts à gradins, 1 porte-fusible

Réf. 7205754 | EAN 4012196812318

Réf. / Type

Dimension intérieure

nombre d'entrées

Indice de protection	IP66

Coloris	orangé pastel ; RAL 2003

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Boîtier de dérivation avec un porte-fusible et des embouts à gradins souples. Espace de câblage suffisant grâce à une unité de raccordement disposée en diagonal avec bornes céramiques entièrement prémontées et résistant à des températures élevées. Borne de mise à la terre identifiée vert/jaune. Fixation à des pattes extérieures accessibles. Homologation pour installations de câbles avec sécurité de fonctionnement électrique selon la norme DIN 4102 partie 12 dans les classes E30, E60 et E90.

Avec 2 vis d'ancrage MMSplus P 6x35.

Caractéristiques techniques

Caractéristiques techniques

avec blindage	non
Avec couvercle	oui
Borne de protection	1
Borne individuelle	3
Coloris	orangé pastel ; RAL 2003
Cote B	150 mm
Cote L	190 mm
Cote L1	200 mm
Cote L2	220 mm
Couvercle	non transparent
Couvercle transparent	non
Dimension	190x150x77
Dimension H	77 mm
Dimension intérieure	176x135x67 mm
Doubles bornes	2
Empreinte CO2 (GWP) du berceau à la porte	2,4604 kg CO2e / 1 Pièce
Entrée par le fond	non
Équipement	Borne
Fixation du couvercle	vissé
forme	rectangulaire
Hauteur	77 mm

Indice de protection	IP66
Juxtaposable	non
Largeur	150 mm
Longueur	190 mm
Maintien en fonction	E 90
Matériau	polypropylène
Modèle testé antidéflagrant	non
nombre d'entrées	12
Nombre de bornes	6
Plombable	non
Pour poussières explosibles	sans
Pour zone explosible	sans
Pour zone explosive	sans
Résistant aux chocs	non
Résistant aux intempéries	non
Sans halogène	oui
Section nominale max.	10 mm²
Section nominale min.	4 mm²
Tension d'isolation de mesure Ui	690 V
Tension nominale	660 V
Type du passage sur le boîtier	Membrane étagée sectionnable

Tous les types

Tous les types

Type	Dimension intérieure	nombre d'entrées	Indice de protection	Coloris	Réf.	Quantité	Plus petite unité de vente
T100ED 06AF	136x102x57 mm	10	IP66	orangé pastel ; RAL 2003	7205752	Pièce	1 Pièce
T160ED 10AF	176x135x67 mm	12	IP66	orangé pastel ; RAL 2003	7205754	Pièce	1 Pièce
T250ED 16AF	225x173x86 mm	-	IP66	orangé pastel ; RAL 2003	7205756	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Porte-fusible pour FireBox série T	TE-FH 520	7205570	Pièce	1 Pièce

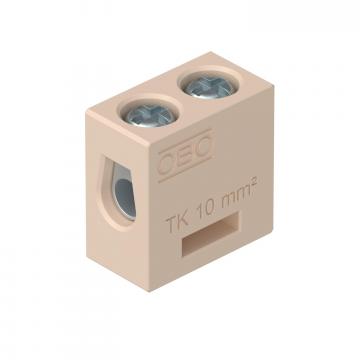

Borne en céramique, simple	TK 10	7205704	Pièce	5 Pièce

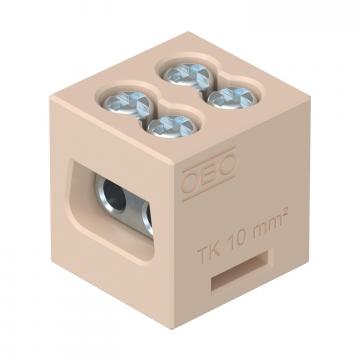

Borne en céramique, double	TK 10-2	7205705	Pièce	5 Pièce
Embout à tétine pour FireBox série T	EDK 25 OR	7205675	Pièce	10 Pièce
Embout à tétine pour FireBox série T	EDK 32 OR	7205677	Pièce	10 Pièce
Plaque d'identification pour installation de câbles	KS-E DE	7205423	Pièce	10 Pièce
