FireBox T160 avec entrées d'étanchéité, bornes simples
Type T160ED 10A
Réf. 7205742
EAN 4012196812332
Réf. / Type
Dimension intérieure
nombre d'entrées
Pte UC : 1 Pièce
1Pièce
Pièce
Description

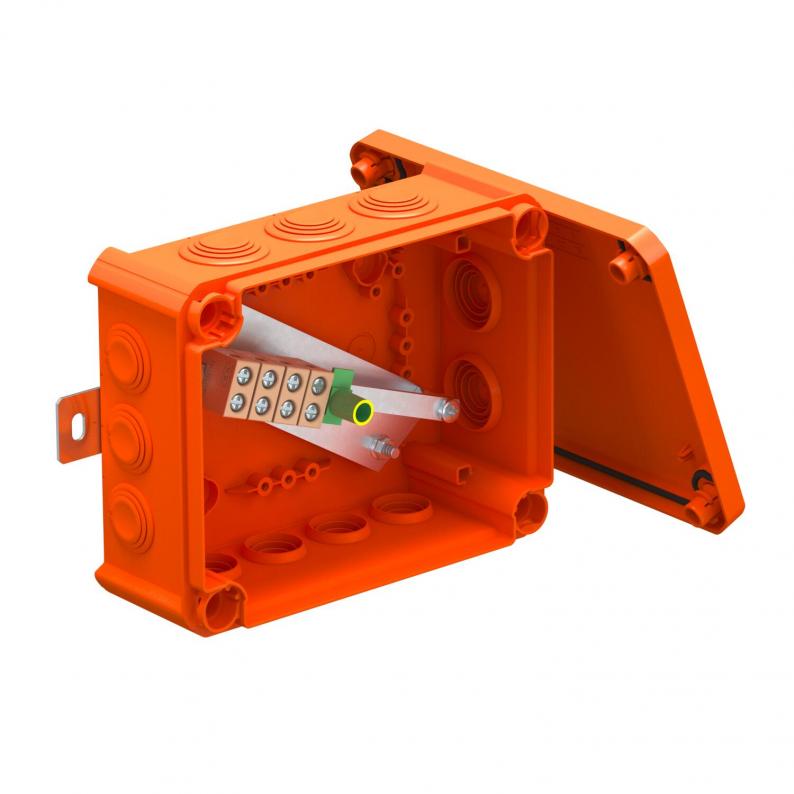

Boîtier de dérivation avec embouts à gradins souples. Espace de câblage suffisant grâce à une unité de raccordement disposée en diagonal avec bornes céramiques entièrement prémontées et résistant à des températures élevées. Borne de mise à la terre identifiée vert/jaune. Fixation à des pattes extérieures accessibles. Homologation pour installations de câbles avec sécurité de fonctionnement électrique selon la norme DIN 4102 partie 12 dans les classes E30, E60 et E90.
Avec 2 vis d'ancrage MMSplus P 6x35.
Avec 2 vis d'ancrage MMSplus P 6x35.
Caractéristiques techniques
Dimensions
| Longueur | 190 mm |
|---|---|
| Largeur | 150 mm |
| Hauteur | 77 mm |
| Dimension intérieure | 176x135x67 mm |
| Cote L | 190 mm |
| Cote B | 150 mm |
| Dimension H | 77 mm |
| Cote L1 | 200 mm |
| Cote L2 | 220 mm |
Caractéristiques techniques
| Résistant aux chocs | non |
|---|---|
| Sans halogène | oui |
| nombre d'entrées | 12 |
| Nombre de bornes | 5 |
| Entrée par le fond | non |
| Couvercle transparent | non |
| Indice de protection | IP66 |
| Tension nominale | 660 V |
| Juxtaposable | non |
| Avec couvercle | oui |
| Plombable | non |
| Pour zone explosive | sans |
| Tension d'isolation de mesure Ui | 690 V |
| Maintien en fonction | E 90 |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Membrane étagée sectionnable |
| avec blindage | non |
| Résistant aux intempéries | non |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Section nominale min. | 4 mm² |
| Section nominale max. | 10 mm² |
| forme | rectangulaire |
| Équipement | Borne |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | Sauf |
| Dimension | 190x150x77 |
| Matériau | polypropylène |
| Coloris | orangé pastel ; RAL 2003 |
| Borne individuelle | 4 |
| Borne de protection | 1 |
| Série de produit | FireBox série T |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 2,4135 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,4135 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (3)
Certificats (3)
Instructions et aides (1)
Images du produit (2)
Versions
Type
Dimension intérieure
nombre d'entrées
Indice de protection
Coloris
Réf.
T100ED 06A
136x102x57
10
IP66
orangé pastel ; RAL 2003
7205740
T160ED 10A
176x135x67
12
IP66
orangé pastel ; RAL 2003
7205742
T250ED 16A
225x173x86
IP66
orangé pastel ; RAL 2003
7205744
Dimension intérieure
nombre d'entrées
T100ED 06A
Réf.
7205740
Dimension intérieure
136x102x57
nombre d'entrées
10
Indice de protection
IP66
Coloris
orangé pastel ; RAL 2003
T160ED 10A
Réf.
7205742
Dimension intérieure
176x135x67
nombre d'entrées
12
Indice de protection
IP66
Coloris
orangé pastel ; RAL 2003
T250ED 16A
Réf.
7205744
Dimension intérieure
225x173x86
Indice de protection
IP66
Coloris
orangé pastel ; RAL 2003
