Goulotte d’appareillage Rapid 80, largeur de goulotte 170, hauteur de goulotte 70, asymétrique 2000

Goulotte d’appareillage Rapid 80, largeur de goulotte 170, hauteur de goulotte 70, asymétrique

Réf. 6279400 | EAN 4012195768715

Réf. / Type

Longueur	2000 mm

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Goulotte d’appareillage fond non perforé pour le montage direct au mur ou sur des consoles. Des longueurs spéciales jusqu’à 6000 mm de couvercles et de socles de goulotte ainsi que d’autres couleurs RAL peuvent être réalisées sur demande. Les surfaces visibles des goulottes d’appareillages sont recouvertes d’un film de protection.
Remarque :
avec les goulottes d'appareillages en aluminium anodisé, de légères différences de teintes dues à la dispersion admissible liée au matériau et au procédé sont inévitables (conformément à la norme DIN 17611). En solution de remplacement, nous proposons un revêtement Epoxy dans la couleur RAL 9006 (Blanc Aluminium).

Le couvercle est à commander séparément. Nous recommandons l’utilisation de l’attache pour goulotte.

Caractéristiques techniques

Caractéristiques techniques

Agrafe de retenue de câbles	non
Coloris	blanc pur; RAL 9010
Couvercle compris dans la livraison	non

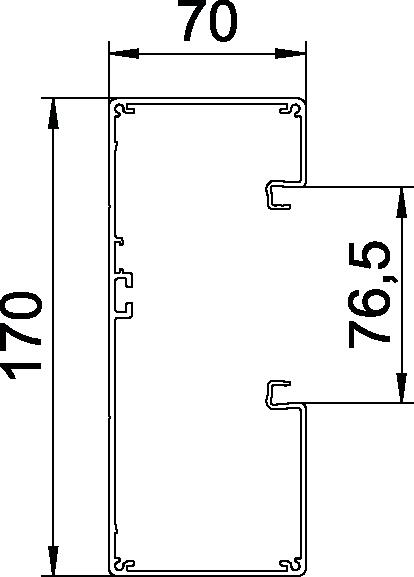

Dimension	70x170x2000
Empreinte CO2 (GWP) du berceau à la porte	33,8747 kg CO2e / 1 Mètre
Feuillard de protection	oui
Forme de construction rectangulaire	oui
Hauteur	70 mm
Indice de protection	IP30
Indice de protection code IK	IK10
Largeur	170 mm
Largeur de la partie supérieure	76,5 mm
Longueur	2000 mm
Matériau	aluminium

Modèle paroi arrière (face intérieure)	profilé en C continu
Nombre de parties supérieures	1
nombre de séparateurs enfichables	1
Perforation au fond	fond non perforé
Perforation de montage dans le fond	non
Plage de températures d’utilisation max.	60 °C
Plage de températures d’utilisation min.	-25 °C
Raccord de goulotte	non
Sans halogène	oui
Section utile	8620 mm²
Symétrique	non
Traitement antibactérien	non
Type de montage de la couvercle	à l'intérieur

Tous les types

Tous les types

Type	Longueur	Réf.	Quantité	Plus petite unité de vente
GA-A70170RW	2000 mm	6279400	m	8 m
GA-A70170EL	2000 mm	6279403	m	8 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord GA-KUP70	GA-KUP70	6279701	Emb.	1 Emb.
Boîtier d’appareillage 71GD6, simple	71GD6	6288610	Pièce	5 Pièce
Boîtier d’appareillage 71GD7-2, double	71GD7-2	6288608	Pièce	2 Pièce
Décharge de traction 7ZE	7ZE	6288790	Pièce	50 Pièce
Couvercle de goulotte aluminium	GA-OTRW	6279720	m	2 m
Couvercle de goulotte aluminium 100 mm	GA-OTRW 100	6279715	Pièce	1 Pièce
Pince de fixation RKV3V	RKV3V	6288700	Pièce	20 Pièce
Embout, pour goulotte d’appareillage Rapid 80, type GA-70170	GA-E70170RW	6279470	Pièce	1 Pièce
Séparateur GA-TW70	GA-TW70	6279711	m	2 m
Angle extérieur, asymétrique, pour goulotte d’appareillage Rapid 80, type GA-A70170	GA-AA70170RW	6279410	Pièce	1 Pièce
Couvercle pour angle extérieur en aluminium	GA-OTARW	6279725	Pièce	1 Pièce
Angle plat, asymétrique, montant, pour goulotte d’appareillage Rapid 80, type GA-A70170	GA-AFS70170RW	6279420	Pièce	1 Pièce
Angle plat, asymétrique, descendant, pour goulotte d’appareillage Rapid 80, type GA-A70170	GA-AFF70170RW	6279430	Pièce	1 Pièce
Couvercle pour angle plat en aluminium	GA-OTFRW	6279734	Pièce	1 Pièce
Angle intérieur, asymétrique, pour goulotte d’appareillage Rapid 80, type GA-A70170	GA-AI70170RW	6279440	Pièce	1 Pièce
Pièce en T, asymétrique, pour goulotte d’appareillage Rapid 80, type GA-A70170	GA-AT70170RW	6279460	Pièce	1 Pièce
Attache de goulotte KL80A	KL80A	6288640	Pièce	20 Pièce
Équerre de raccordement de mise à la terre	8AWR	6288704	Pièce	10 Pièce
Unité de prises AR45, double	SDE-RW D0RW2	6119407	Pièce	2 Pièce
