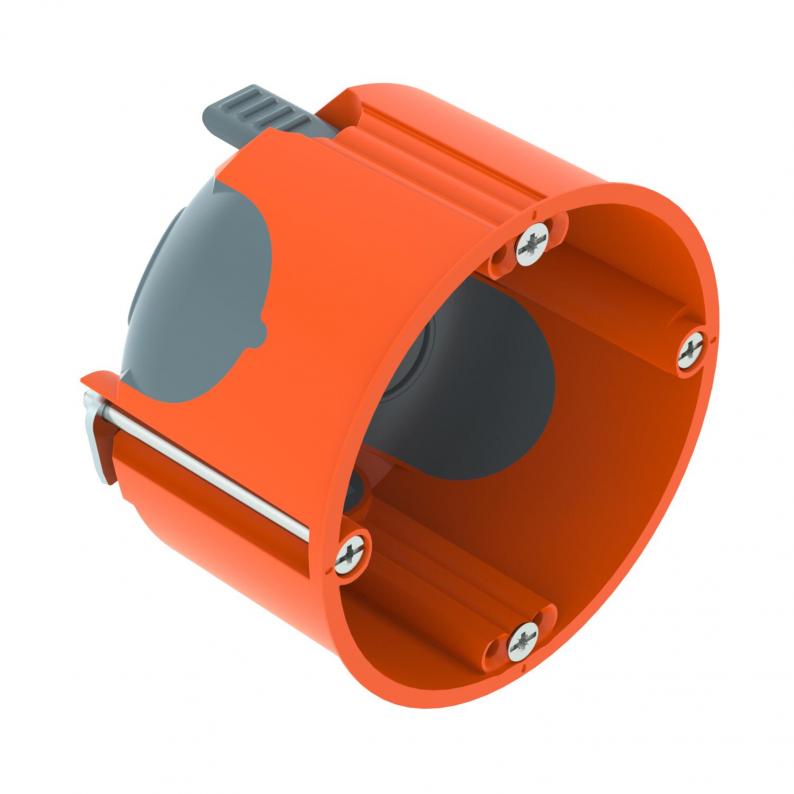

HW Boîtier d’appareillage pour mur creux 47, étanche à l’air
Type HG 47-L
Réf. 2003806
EAN 4012196715930
Réf. / Type
2003806 / HG 47-L
Hauteur
47 mm
Diamètre de fraisage
68 mm
Diamètre
68 mm
nombre d'entrées
6
pour diamètre de tube
20/25 mm
Pte UC : 25 Pièce
25Pièce
Pièce
Description
Boîtier d’appareillage pour mur creux avec entrées à membrane étanches à l’air, à utiliser dans des murs creux d’une profondeur de pose d’au moins 47 mm et une épaisseur de panneau de 5 à 40 mm.
• 2 x 3 bossages pour vis
• Vis pour appareillage, languettes de serrage
• 2 entrées combinées pour gaines Ø 20 et 25 mm
• 2 entrées pour câbles NYM 3 x 1,5 mm
• 2 entrées pour câbles NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• Connexion étanche à l’air avec d’autres boîtiers d’appareillage par le biais de manchons de raccord de type ZH 11-V
• Insonorisation certifiée jusqu’à 70 dB selon ISO 10140-2
Accessoires fournis: 10 x manchons de raccord de type ZH 11-V
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
• 2 x 3 bossages pour vis
• Vis pour appareillage, languettes de serrage
• 2 entrées combinées pour gaines Ø 20 et 25 mm
• 2 entrées pour câbles NYM 3 x 1,5 mm
• 2 entrées pour câbles NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• Connexion étanche à l’air avec d’autres boîtiers d’appareillage par le biais de manchons de raccord de type ZH 11-V
• Insonorisation certifiée jusqu’à 70 dB selon ISO 10140-2
Accessoires fournis: 10 x manchons de raccord de type ZH 11-V
Testé selon DIN EN 60670-1, DIN EN 60670-22 et DIN 49073-1.
Caractéristiques techniques
Dimensions
| Hauteur | 47 mm |
|---|
Caractéristiques techniques
| Type de l’entrée | Câbles NYM, câbles informatiques et tubes ondulés |
|---|---|
| Résistant aux chocs | non |
| Nombre d'embouts | 1 |
| Diamètre de fraisage | 68 mm |
| Convient pour épaisseur de plaque min. | 5 mm |
| Convient pour épaisseur de plaque max. | 40 mm |
| Diamètre | 68 mm |
| Sans halogène | oui |
| nombre d'entrées | 6 |
| Fixation des appareils | visser |
| Indice de protection | IP30 |
| Type du passage sur le boîtier | Membrane d'insertion |
| pour diamètre de tube | 20/25 mm |
| Avec vis | oui |
| étanche à l'air | oui |
| supports | Manchon de raccord |
| Section nominale min. | 1,5 mm² |
| Section nominale max. | 2,5 mm² |
| forme | rond |
| Couvercle | sans |
| Fixation du couvercle | visser |
| Conformité ROHS | oui |
| résistant aux flammes | selon la norme VDE 0471/IEC 60695 partie 2-11, température de test 850 °C |
| Entrées combinées Ø 20/25 mm | 2 |
| Entrées de câbles 3x2,5 mm²/5x1,5 mm² | 2 |
| Entrées de câbles 3x1,5 mm² | 2 |
| Dimension | Ø68mm, H47mm |
| Matériau | Polypropylène/Élastomère thermoplastique |
| Coloris | orange/gris |
| Tension assignée | 400 V |
| Isolation phonique | Testé jusqu’à 70 dB conformément à la norme ISO 10140-2 |
| Série de produit | Série WIN |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,0772 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0772 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
