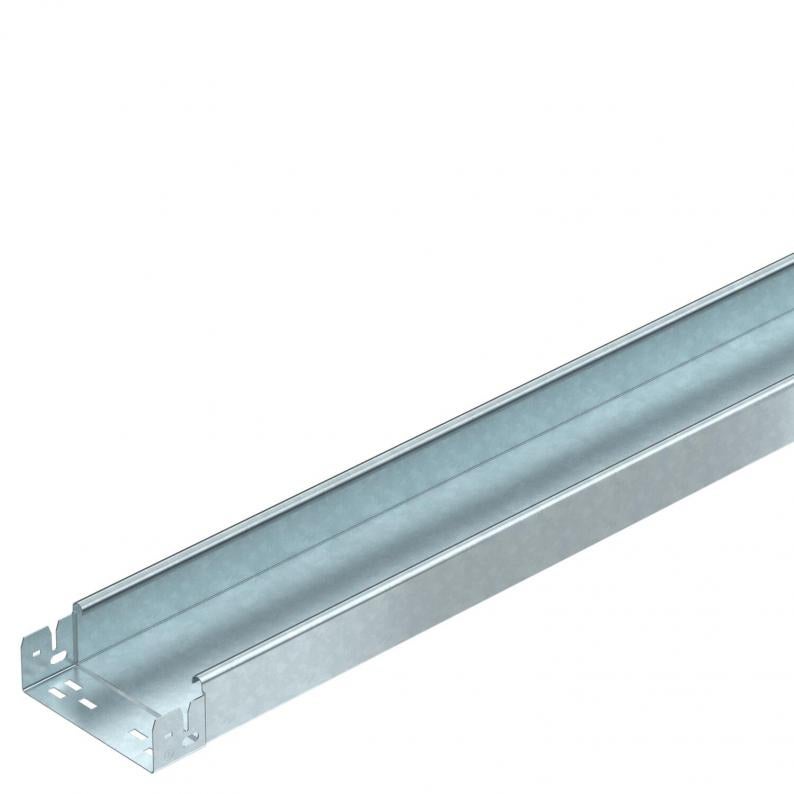

Kabelrinne MKS-Magic® 60 non perforé FT
Type MKSMU 615 FT
Réf. 6059250
EAN 4012195831426
Réf. / Type
Longueur
Largeur
Hauteur
Épaisseur de tôle
Pte UC : 3 m
3m
m
Description
Chemin de câbles non perforé avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.
La liaison équipotentielle constante est garantie sans élément supplémentaire.
Caractéristiques techniques
Dimensions
| Longueur | 3050 mm |
|---|---|
| Largeur | 150 mm |
| Hauteur | 60 mm |
| Cote B | 150 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | non |
| Version du connecteur | raccord intégré |
| Modèle longue portée | non |
| Section utile | 88 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1 mm |
| Perforation de montage dans le fond | non |
| Schéma de perçage NATO | non |
| Section utile | 8800 mm² |
| avec partie supérieure | non |
| Conformité ROHS | oui |
| Dimension | 60x150x3050 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Type de test de charge selon CEI 61537 | Type II |
| Longueur utile | 3000 mm |
| Type de raccord du système de chemin de câble | Fixation à déclic |
| Série de produit | Série MKSM |
Charges
| Écart entre supports 1,5 m | 1,5 kN/m |
|---|---|
| Écart entre supports 1,75 m | 1,25 kN/m |
| Écart entre supports 2,0 m | 1 kN/m |
| Écart entre supports 2,5 m | 0,5 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 6,7341 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 6,7341 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Hauteur
Maintien en fonction
Épaisseur de tôle
Surface
Matériau
Coloris
Réf.
MKSMU 610 FT
3050
100
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059248
MKSMU 615 FT
3050
150
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059250
MKSMU 620 FT
3050
200
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059252
MKSMU 630 FT
3050
300
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059254
MKSMU 640 FT
3050
400
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059256
MKSMU 650 FT
3050
500
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059258
MKSMU 660 FT
3050
600
60
non
1
galvanisé à chaud par trempage
acier
zinc
6059260
