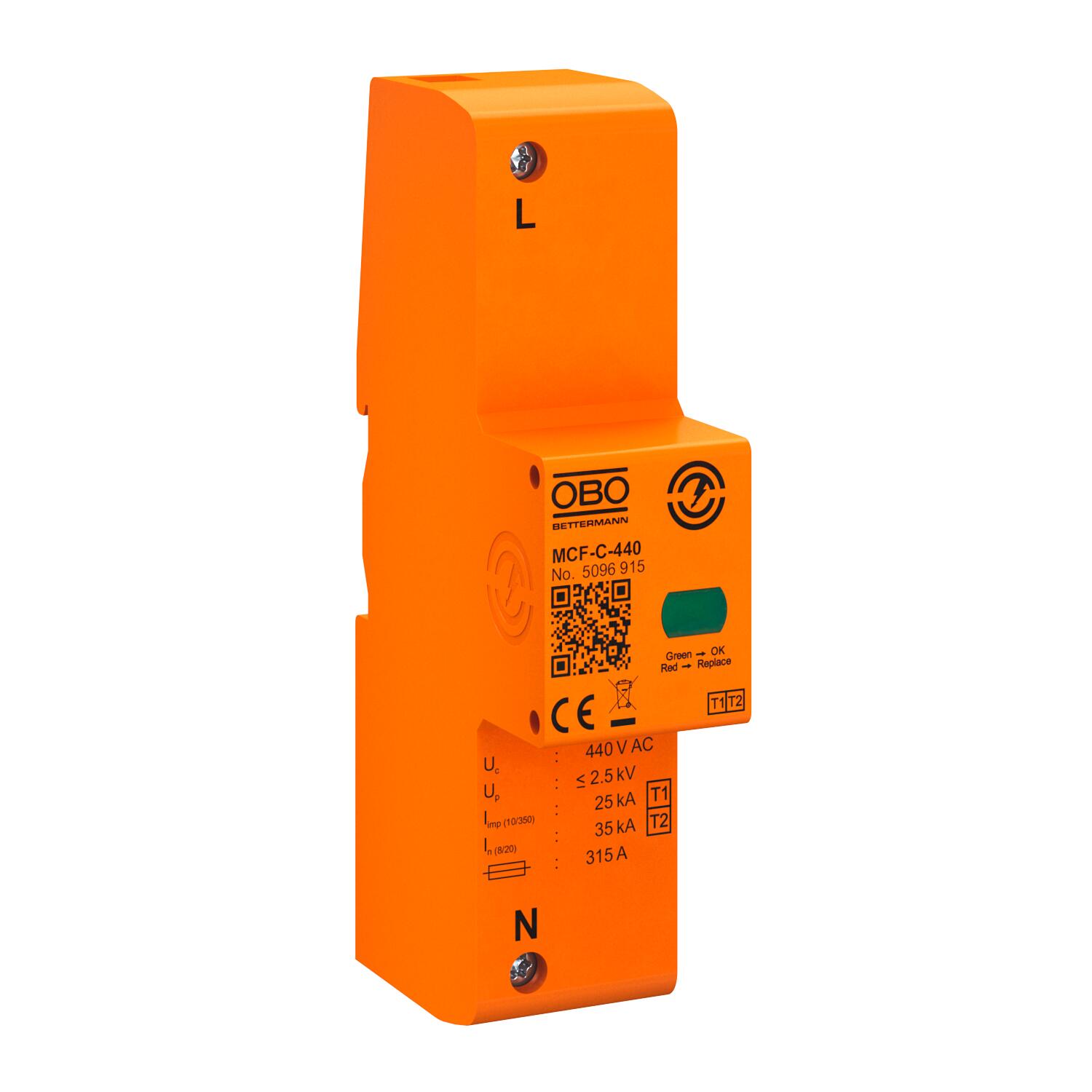

Lightning current arrester MCF-C
Réf. 5096915 | EAN 4012197431785
- Description du produit
-
Description du produitParafoudre type 1
• Excellent niveau de protection <1,3 kV permettant de protéger l'équipement terminal
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (NF EN 62305)
• Capacité d'écoulement 50 kA par pôle et jusqu'à 150 kA (10/350) au total en onde 10/350
• Valeur assignée d'interruption du courant de suite 25 kA, calibre de fusible maximum 500 A gL/gG
• Convient pour l'utilisation dans la zone du pré-compteur conformément à la directive VDEW
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, débrochable, à installer dans les armoires de distribution
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre, niveau de protection contre la foudre I à IV.
* Complet = cartouche et base
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Capacité d'extinction du courant de suivi (eff) [N-PE] 50 kA Classe de contrôle type 1 oui Coloris orange Conformité ROHS oui Convient pour application extérieur non Courant de choc de décharge (10/350 μs) 25 kA Courant de décharge nominal (8/20 μs) [L-N] 35 kA Courant nominal de décharge (8/20 µs) 35 kA Dimension 440V Fusible en amont max. 315 A Fusible intégré non Humidité de l’air max. 95 % Humidité de l’air min. 5 % Indice de protection IP20 Modèle des pôles 1 Niveau de protection [L-N] ≤2,5 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Protection contre les surintensités côté réseau max 315 A gL/gG Report d'alarme non Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff signalisation sur l'appareil optique Soufflant non SPD selon CEI 61643-1 classe I+II SPD selon EN 61643-11 type 1+2 Température de service max. 80 °C Température de service min. -40 °C Tension max. permanente CA 440 V Tension max. permanente (L-N) 440 V Tension nominale CA (50 / 60 Hz) 400 V Tension TOV [L-N] - fail safe mode - 120 min 760 V Tension TOV [L-N] - withstand mode - 5 s 580 V Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT oui Type de réseau TN oui Type de réseau TN-C oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Dimensions

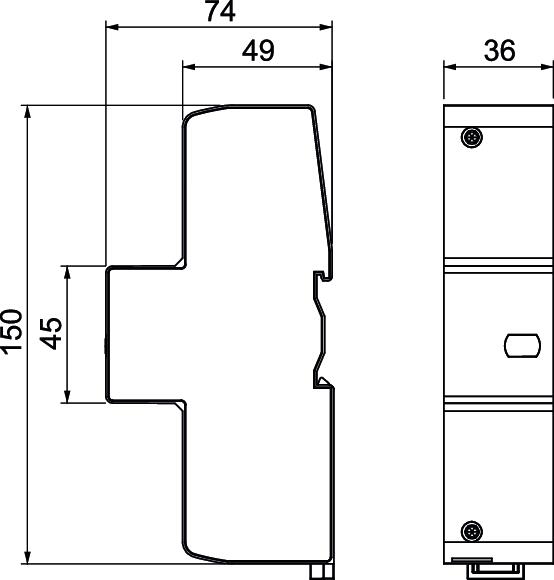

Hauteur 74,5 mm Largeur 36 mm Longueur 150 mm Possibilités de raccordement
Section de conducteur flexible (à fils de faible diamètre) max. 25 mm² Section de conducteur flexible (à fils de faible diamètre) max. 3 AWG Section de conducteur flexible (à fils de faible diamètre) min. 6 mm² Section de conducteur flexible (à fils de faible diamètre) min. 10 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 6 mm² Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,6491 kg CO₂e Date de détermination valeur CO2 2025-05-27T00:00:00.000+0200 Declared Unit Pièce Declared Unit Quantity 1 Empreinte CO2 (GWP) du berceau à la porte 0,6491 kg CO2e / 1 Pièce - Tous les types
-
Tous les types
