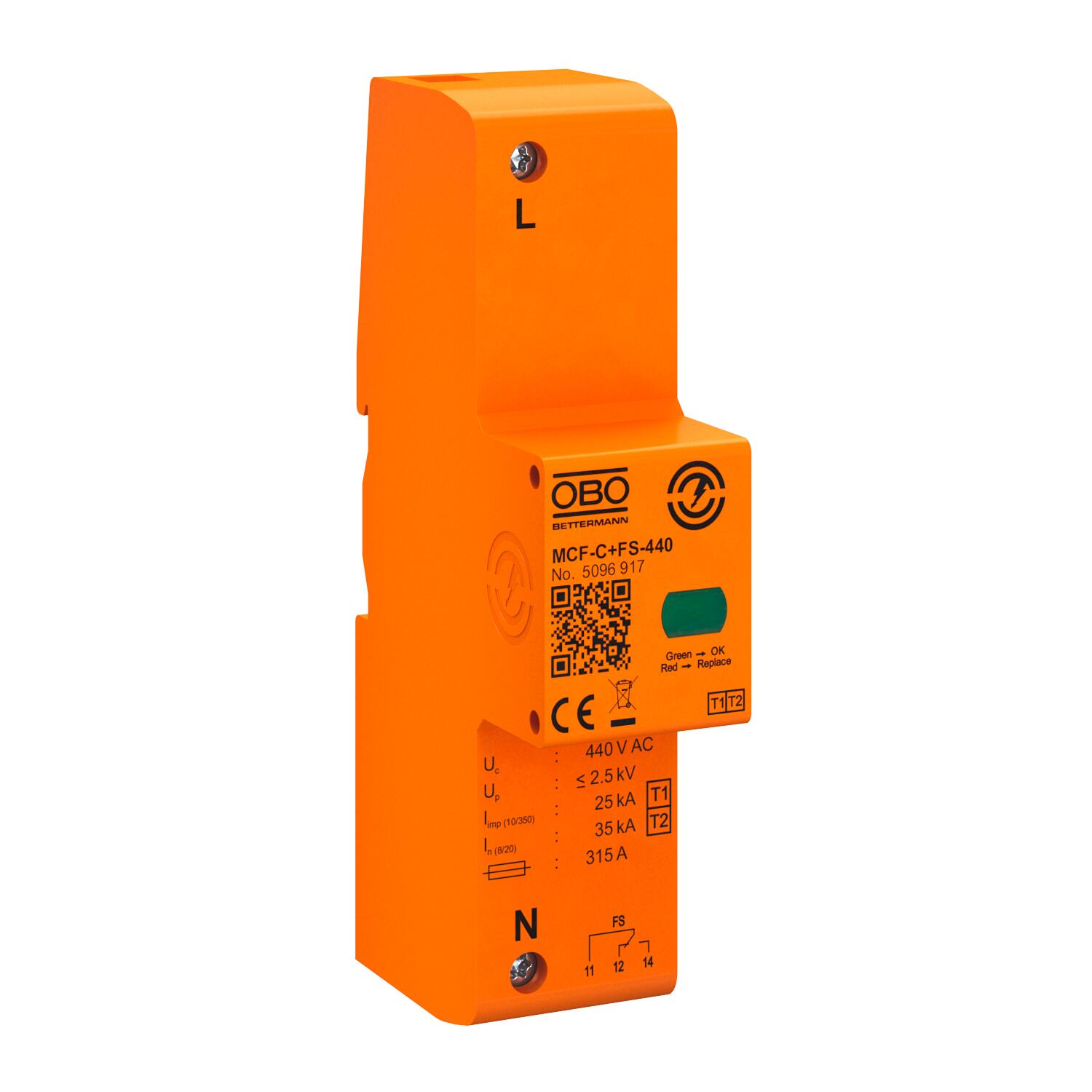

Lightning current arrester MCF-C
Réf. 5096917 | EAN 4012197431808
- Description du produit
-
Description du produitParafoudre type 1
• Excellent niveau de protection <1,3 kV permettant de protéger l'équipement terminal
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (NF EN 62305)
• Capacité d'écoulement 50 kA par pôle et jusqu'à 150 kA (10/350) au total en onde 10/350
• Valeur assignée d'interruption du courant de suite 25 kA, calibre de fusible maximum 500 A gL/gG
• Convient pour l'utilisation dans la zone du pré-compteur conformément à la directive VDEW
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, débrochable, à installer dans les armoires de distribution
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre, niveau de protection contre la foudre I à IV.
* Complet = cartouche et base
-
- Caractéristiques techniques
-
Caractéristiques techniques

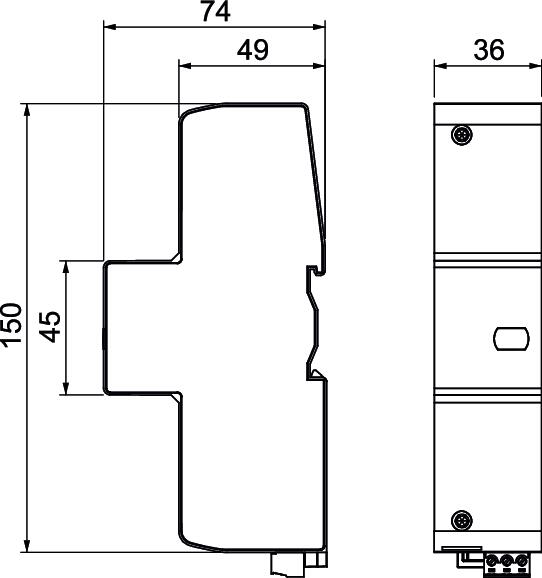

Autre type de réseau non Capacité d'extinction du courant de suivi (eff) [N-PE] 50 kA Classe de contrôle type 1 oui Coloris orange Contacts FM Contact inverseur Convient pour application extérieur non Courant de choc de décharge (10/350 μs) 25 kA Courant de décharge nominal (8/20 μs) [L-N] 35 kA Courant nominal de décharge (8/20 µs) 35 kA Dimension 440V Empreinte CO2 (GWP) du berceau à la porte 0,6563 kg CO2e / 1 Pièce Fusible en amont max. 315 A Fusible intégré non Hauteur 74,5 mm Humidité de l’air max. 95 % Humidité de l’air min. 5 % Indice de protection IP20 Largeur 36 mm Longueur 150 mm Modèle des pôles 1 Niveau de protection [L-N] ≤2,5 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Protection contre les surintensités côté réseau max 315 A gL/gG Puissance de commutation CA 230 V; 0,5 A Puissance de commutation CC 230 V; 0,1 A / 75 V; 0,5 A Report d'alarme oui Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur flexible (à fils de faible diamètre) max. 25 mm² Section de conducteur flexible (à fils de faible diamètre) max. 3 AWG Section de conducteur flexible (à fils de faible diamètre) min. 10 AWG Section de conducteur flexible (à fils de faible diamètre) min. 6 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 6 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 AWG Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM min. 21 AWG Section de raccordement des bornes FM min. 0,5 mm² signalisation sur l'appareil optique Soufflant non SPD selon CEI 61643-1 classe I+II SPD selon EN 61643-11 type 1+2 Température de service max. 80 °C Température de service min. -40 °C Tension max. permanente CA 440 V Tension max. permanente (L-N) 440 V Tension nominale CA (50 / 60 Hz) 400 V Tension TOV [L-N] - fail safe mode - 120 min 760 V Tension TOV [L-N] - withstand mode - 5 s 580 V Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT oui Type de réseau TN oui Type de réseau TN-C oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui - Tous les types
-
Tous les types
