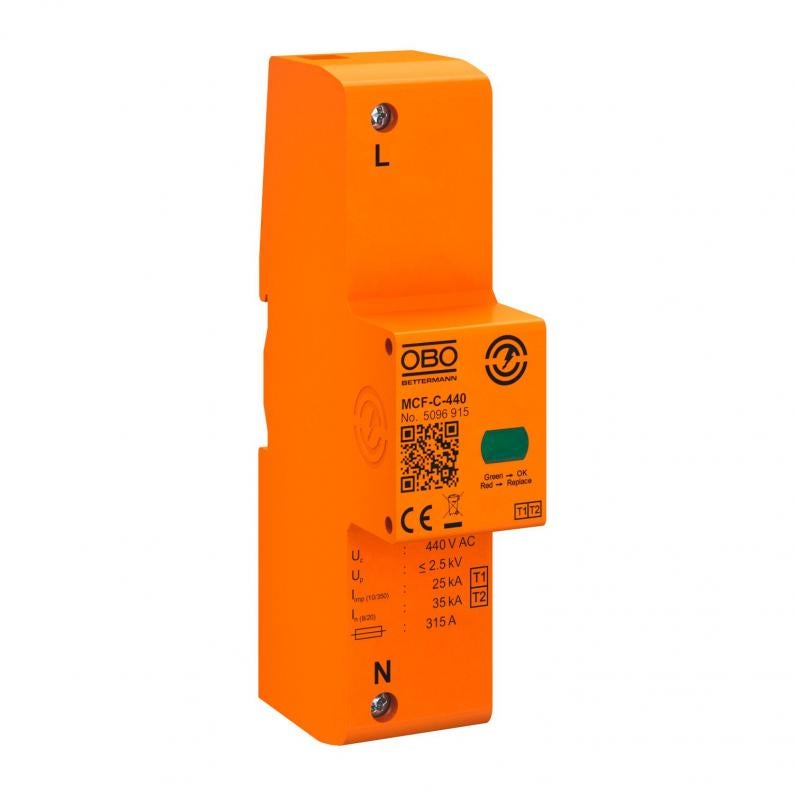

Lightning current arrester MCF-C
Type MCF-C-440
Réf. 5096915
EAN 4012197431785
Réf. / Type
Report d'alarme
Courant de choc de décharge (10/350 μs)
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Parafoudre type 1
• Excellent niveau de protection <1,3 kV permettant de protéger l'équipement terminal
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (NF EN 62305)
• Capacité d'écoulement 50 kA par pôle et jusqu'à 150 kA (10/350) au total en onde 10/350
• Valeur assignée d'interruption du courant de suite 25 kA, calibre de fusible maximum 500 A gL/gG
• Convient pour l'utilisation dans la zone du pré-compteur conformément à la directive VDEW
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, débrochable, à installer dans les armoires de distribution
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre, niveau de protection contre la foudre I à IV.
* Complet = cartouche et base
• Excellent niveau de protection <1,3 kV permettant de protéger l'équipement terminal
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (NF EN 62305)
• Capacité d'écoulement 50 kA par pôle et jusqu'à 150 kA (10/350) au total en onde 10/350
• Valeur assignée d'interruption du courant de suite 25 kA, calibre de fusible maximum 500 A gL/gG
• Convient pour l'utilisation dans la zone du pré-compteur conformément à la directive VDEW
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, débrochable, à installer dans les armoires de distribution
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre, niveau de protection contre la foudre I à IV.
* Complet = cartouche et base
Caractéristiques techniques
Dimensions
| Longueur | 150 mm |
|---|---|
| Largeur | 36 mm |
| Hauteur | 74,5 mm |
Caractéristiques techniques
| Nombre de pôles | 1 |
|---|---|
| Soufflant | non |
| signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Tension max. permanente (L-N) | 440 V |
| Courant de décharge nominal (8/20 μs) [L-N] | 35 kA |
| Classe de contrôle type 1 | oui |
| Report d'alarme | non |
| Tension nominale CA (50 / 60 Hz) | 400 V |
| Fusible intégré | non |
| Courant de choc de décharge (10/350 μs) | 25 kA |
| Niveau de protection [L-N] | ≤2,5 |
| Modèle des pôles | 1 |
| Type de montage | Rail DIN 35 mm |
| Convient pour application extérieur | non |
| Protection contre les surintensités côté réseau max | 315 A gL/gG |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 50 kA eff |
| Tension TOV [L-N] - withstand mode - 5 s | 580 V |
| Tension TOV [L-N] - fail safe mode - 120 min | 760 V |
| Type de réseau CC | non |
| Type de réseau IT | oui |
| Type de réseau TN | oui |
| Type de réseau TN-C | oui |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | oui |
| Autre type de réseau | non |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| Fusible en amont max. | 315 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 440V |
| Coloris | orange |
| Humidité de l’air max. | 95 % |
| Humidité de l’air min. | 5 % |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 6 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 25 mm² |
| Section de conducteur flexible (à fils de faible diamètre) min. | 10 AWG |
| Section de conducteur flexible (à fils de faible diamètre) max. | 3 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 6 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 10 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2 AWG |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 0,6491 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,6491 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
