Module de protection contre les surtensions pour Modul 45 avec signal sonore
Type ÜSS 45-A-RW
Réf. 6117465
EAN 4012196117611
Réf. / Type
6117465 / ÜSS 45-A-RW
Indice de protection
IP20
Tension max. permanente CA
255 V
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Parasurtenseur / protection fine de réseau de type 3 selon EN 61643-11 pour l'installation dans des goulottes Rapid 45, des goulottes d'appareillages et des systèmes sous plancher.
• Version-A avec affichage de la fonction acoustique (le signal acoustique peut être désactivé)
• montage simple et rapide

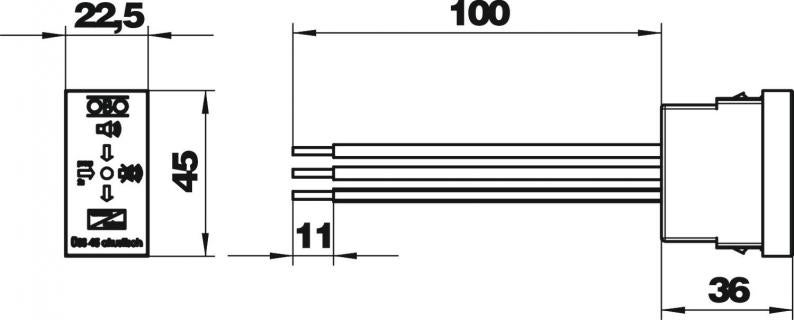

• petite largeur hors tout de 22,5 mm
• Couleur: blanc pur; RAL 9010
Application: Le dispositif de protection contre les surtensions protège les prises en aval et à proximité.
Parasurtenseur de type 3 (classe D) selon NF EN 61643-11.
Pour l'installation dans des goulottes Rapide 45, des goulottes d'appareillages et des systèmes sous chape.
• Version-A avec affichage de la fonction acoustique (le signal acoustique peut être désactivé)
• montage simple et rapide
• petite largeur hors tout de 22,5 mm
• Couleur: blanc pur; RAL 9010
Application: Le dispositif de protection contre les surtensions protège les prises en aval et à proximité.
Parasurtenseur de type 3 (classe D) selon NF EN 61643-11.
Pour l'installation dans des goulottes Rapide 45, des goulottes d'appareillages et des systèmes sous chape.
Caractéristiques techniques
Caractéristiques techniques
| type du réseau | autres |
|---|---|
| Soufflant | non |
| signalisation sur l'appareil | sonore |
| Indice de protection | IP20 |
| Report d'alarme | non |
| classe de contrôle type 3 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Niveau de protection [L-N] | ≤1500 |
| Tension max. permanente CA | 255 V |
| Courant nominal de décharge (8/20 µs) | 2,5 kA |
| Type de montage | Module |
| Protection contre les surintensités côté réseau max | 16 |
| Modèle | Indication sonore des fonctions |
| Conformité ROHS | oui |
| OBO_Courant de charge nominal (borne d'entrée / de sortie) | 16 A |
| Température de service min. | -25 °C |
| Température de service max. | 45 °C |
| SPD selon CEI 61643-1 | classe III |
| SPD selon EN 61643-11 | type 3 |
| ZPF | 2→3 |
| Courant de décharge maximal (8/20 μs) | 5 kA |
| temps de réponse | <25 ns |
| Fusible en amont max. | 16 A |
| Plage de températures d’utilisation min. | -25 °C |
| Plage de températures d’utilisation max. | 45 °C |
| Dimension | 255V |
| Coloris | blanc pur; RAL 9010 |
Possibilités de raccordement
| Courant de décharge (8/20 µs) [total] | 5 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 1,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 1,5 mm² |
| Niveau commun de protection [L-PE] | 1500 kV |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,5421 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,5421 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
