Pack de protection MCD + V20 sans courant de fuite à 3 pôles avec report d'alarme
Type PS3-VA TNC+FS
Réf. 5089775
EAN 4012195405580
Réf. / Type
5089775 / PS3-VA TNC+FS
Indice de protection
IP20
Tension max. permanente CA
255 V
Modèle des pôles
3
Pte UC : 1 Pièce
1Pièce
Pièce
Description

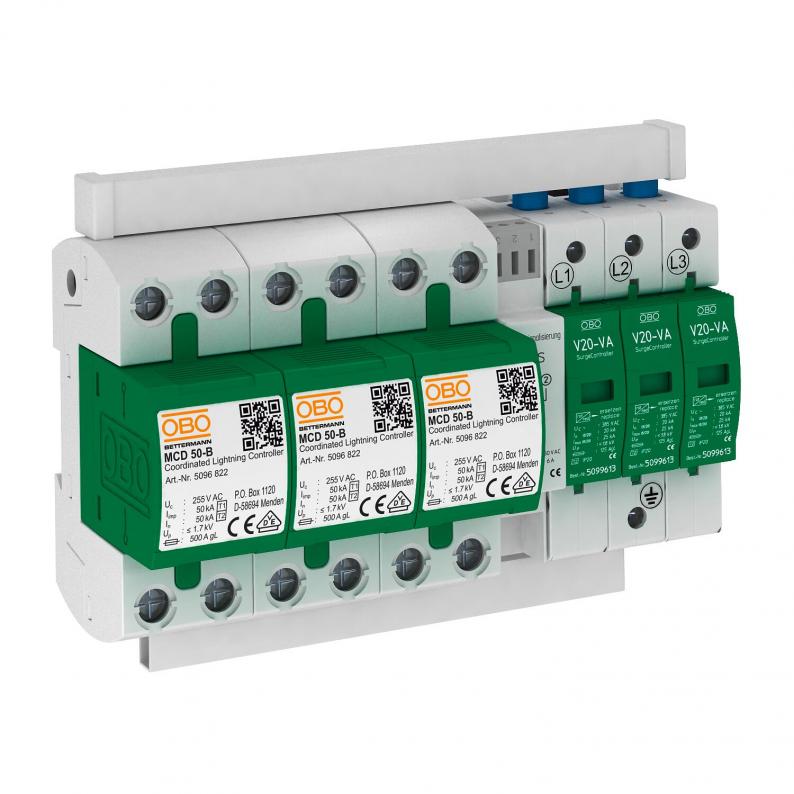

Kit de protection VA, combinaison de parafoudre et parasurtenseur de type 1+2
• Pour la liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 50 kA (10/350) par pôle et jusqu'à 125 kA (10/350) N-PE
• Sans courant de fuite
• Parafoudre enfichable, avec ponts de raccordement, bornes de raccordement marquées
• Parafoudre blindé et sans purge à utiliser dans les boîtiers de distributeur
Application : installations industrielles avec des exigences particulières.
• Pour la liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 50 kA (10/350) par pôle et jusqu'à 125 kA (10/350) N-PE
• Sans courant de fuite
• Parafoudre enfichable, avec ponts de raccordement, bornes de raccordement marquées
• Parafoudre blindé et sans purge à utiliser dans les boîtiers de distributeur
Application : installations industrielles avec des exigences particulières.
Caractéristiques techniques
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| type du réseau | TN-C |
| Soufflant | non |
| signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant de choc de décharge (10/350) [total] | 100 kA |
| Report d'alarme | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Courant de choc de décharge (10/350 μs) | 100 kA |
| Tension max. permanente CA | 255 V |
| Courant nominal de décharge (8/20 µs) | 100 kA |
| Modèle des pôles | 3 |
| Protection contre les surintensités côté réseau max | 125 |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 25 kA |
| Modèle | 3 pôles avec FS ; 255 V |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 85 °C |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 100 kA |
| Capacité d'extinction du courant de suivi (eff) [N-PE] | 25 kA |
| résistance aux courts-circuits | 25 kA |
| temps de réponse | <25 ns |
| Fusible en amont max. | 125 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 85 °C |
| Dimension | 255V |
Possibilités de raccordement
| Courant de décharge (8/20 µs) [total] | 100 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 10 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 50 mm² |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 8,3223 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 8,3223 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
