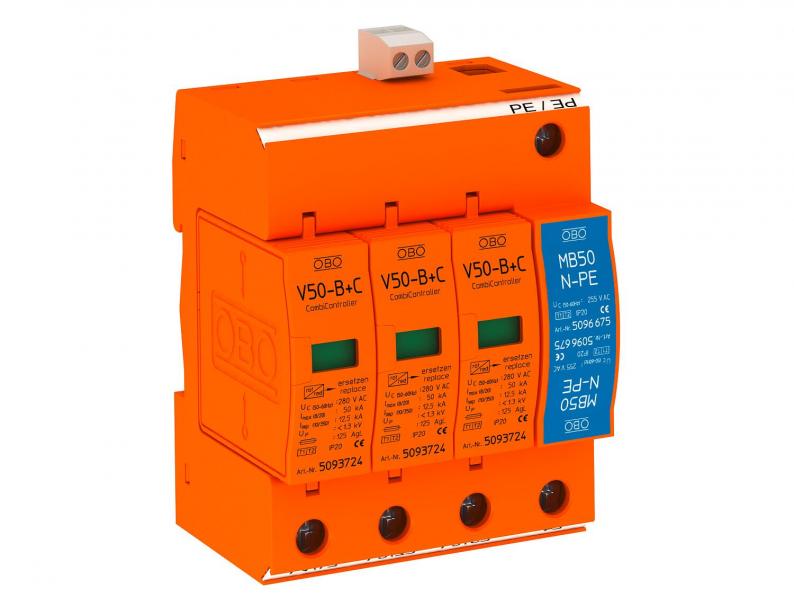

Parafoudre combiné type à 3 pôles + NPE avec report d'alarme
Type V50-B+C 3+NPE+FS
Réf. 5093662
EAN 4012195425137
Réf. / Type
Tension max. permanente CA
Modèle des pôles
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Parafoudre combiné, parafoudre et parasurtenseur de type 1+2 selon la norme DIN EN 61643-11.
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre 12,5 kA (10/350)
• Convient universellement aux systèmes TN et TT
• Avec socle MultiBase avec bornes de raccordement multiples
• Unité complète, comprenant un couvercle et un socle, prémontée et prête à raccorder
• Parafoudre enfichable avec dispositif de coupure dynamique
• Avec voyant d'état
• Niveau de protection < 1,3 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge à utiliser dans les boîtiers de distributeur
• Raccordements marqués
• Variante FS avec contact de report d'alarme (contact à fermeture libre de potentiel)
Application : liaison équipotentielle de protection contre la foudre dans les bâtiments également dotés d'une protection extérieure contre la foudre des classes III et IV et dans les boîtiers de distributeur courants.
* Complet = cartouche et base
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre 12,5 kA (10/350)
• Convient universellement aux systèmes TN et TT
• Avec socle MultiBase avec bornes de raccordement multiples
• Unité complète, comprenant un couvercle et un socle, prémontée et prête à raccorder
• Parafoudre enfichable avec dispositif de coupure dynamique
• Avec voyant d'état
• Niveau de protection < 1,3 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge à utiliser dans les boîtiers de distributeur
• Raccordements marqués
• Variante FS avec contact de report d'alarme (contact à fermeture libre de potentiel)
Application : liaison équipotentielle de protection contre la foudre dans les bâtiments également dotés d'une protection extérieure contre la foudre des classes III et IV et dans les boîtiers de distributeur courants.
* Complet = cartouche et base
Caractéristiques techniques
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| type du réseau | autres |
| Soufflant | non |
| signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Tension max. permanente (N-PE) | 255 V |
| Courant de décharge nominal (8/20 μs) [L-N] | 30 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 50 kA |
| Courant de choc de décharge (10/350) [total] | 50 kA |
| Report d'alarme | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Fusible intégré | non |
| Courant de choc de décharge (10/350 μs) | 12,5 kA |
| Niveau de protection [L-N] | ≤1,3 |
| Tension max. permanente CA | 280 V |
| Courant nominal de décharge (8/20 µs) | 30 kA |
| Modèle des pôles | 3+N/PE |
| Type de montage | Rail DIN 35 mm |
| Protection contre les surintensités côté réseau max | 125 |
| Modèle | 3+NPE + FS |
| Type de réseau CC | non |
| Type de réseau IT | non |
| Type de réseau TN | oui |
| Type de réseau TN-C | non |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | oui |
| Autre type de réseau | non |
| Conformité ROHS | Sauf |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 50 kA |
| temps de réponse | <25 ns |
| Fusible en amont max. | 125 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 280V |
Possibilités de raccordement
| Courant de décharge (8/20 µs) [total] | 50 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,8227 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,8227 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
