Parafoudre combiné V25, 900 V CC pour PV
Type V25-B+C 3-PH900
Réf. 5097447
EAN 4012195478683
Réf. / Type
5097447 / V25-B+C 3-PH900
Indice de protection
IP20
Modèle des pôles
3
Pte UC : 1 Pièce
1Pièce
Pièce
Description

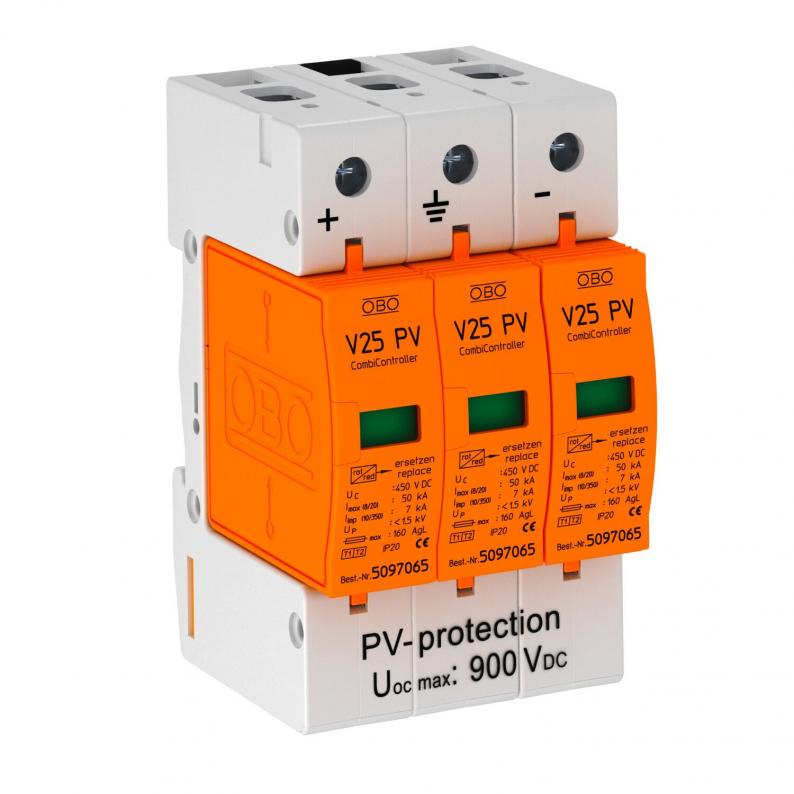

Parafoudre combiné V25 type 1+2, pour installations photovoltaïques
• Unité complète composée d'un parafoudre enfichable avec dispositif de coupure
• Circuit en Y résistant aux défauts selon VDE 0100-712 (EN 50539-12)
• Liaison équipotentielle de protection contre les surtensions selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 7 kA (10/350) et 50 kA (8/20) par pôle
• Niveau de protection CC bas : < 3,0 KV et Uoc max = 900 V CC
• Avec voyant d'état pour une utilisation dans les coffrets de distribution
Application : installations photovoltaïques avec protection extérieure contre la foudre
• Unité complète composée d'un parafoudre enfichable avec dispositif de coupure
• Circuit en Y résistant aux défauts selon VDE 0100-712 (EN 50539-12)
• Liaison équipotentielle de protection contre les surtensions selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 7 kA (10/350) et 50 kA (8/20) par pôle
• Niveau de protection CC bas : < 3,0 KV et Uoc max = 900 V CC
• Avec voyant d'état pour une utilisation dans les coffrets de distribution
Application : installations photovoltaïques avec protection extérieure contre la foudre
Caractéristiques techniques
Caractéristiques techniques
| type du réseau | DC |
|---|---|
| Soufflant | non |
| signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant de décharge nominal (8/20 μs) [L-N] | 30 kA |
| Report d'alarme | non |
| Courant de choc de décharge (10/350 μs) | 7 kA |
| Tension max. permanente CC | 900 V |
| Courant nominal de décharge (8/20 µs) | 30 kA |
| Modèle des pôles | 3 |
| Type de montage | Rail DIN 35 mm |
| Convient pour application extérieur | non |
| Protection contre les surintensités côté réseau max | 160 |
| Modèle | 3 pôles PV |
| Type de réseau CC | oui |
| Type de réseau IT | non |
| Type de réseau TN | non |
| Type de réseau TN-C | non |
| Type de réseau TN-C-S | non |
| Type de réseau TN-S | non |
| Type de réseau TT | non |
| Autre type de réseau | non |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 50 kA |
| temps de réponse | <25 ns |
| Fusible en amont max. | 160 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 900V DC |
| Série de produit | PV-ÜSS |
Possibilités de raccordement
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,9501 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,9501 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
