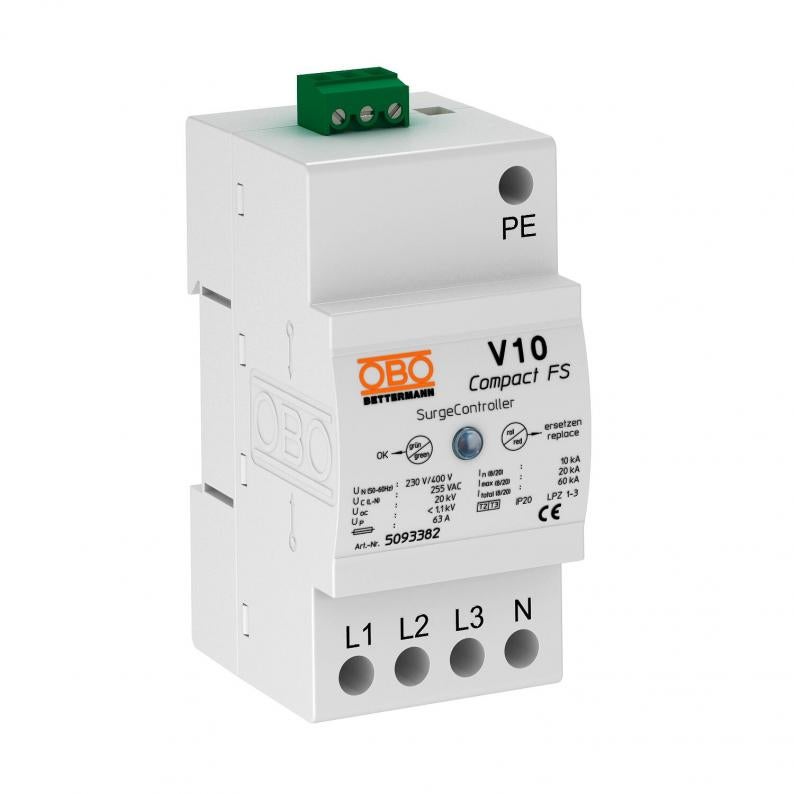

Parasurtenseur V10 Compact avec report d'alarme 255 V
Type V10 COMPACT-FS
Réf. 5093382
EAN 4012196098583
Réf. / Type
5093382 / V10 COMPACT-FS
Indice de protection
IP20
Tension max. permanente CA
255 V
Modèle des pôles
3+N/PE
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Parasurtenseur type 2+3 compact
• Protection contre les surtensions dans tableaux divisionnaires selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 60 kA (8/20) au total
• Solution 3+1 intégrée sur une largeur modulaire de 45 mm pour réseaux TN et TT
• Varistance haute performance
• Avec dispositif de coupure thermodynamique et affichage des fonctions
• Version FS avec contact inverseur sans potentiel pour report d'alarme
Application : sous-circuits et distribution par étage ainsi que protection d'appareils triphasés.
• Protection contre les surtensions dans tableaux divisionnaires selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 60 kA (8/20) au total
• Solution 3+1 intégrée sur une largeur modulaire de 45 mm pour réseaux TN et TT
• Varistance haute performance
• Avec dispositif de coupure thermodynamique et affichage des fonctions
• Version FS avec contact inverseur sans potentiel pour report d'alarme
Application : sous-circuits et distribution par étage ainsi que protection d'appareils triphasés.
Caractéristiques techniques
Caractéristiques techniques
| type du réseau | autres |
|---|---|
| signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant de décharge maximal (8/20 μs) [N-PE] | 60 kA |
| Report d'alarme | oui |
| Classe de contrôle type 2 | oui |
| classe de contrôle type 3 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Fusible intégré | non |
| Niveau de protection [L-N] | ≤1,1 |
| Tension max. permanente CA | 255 V |
| Courant nominal de décharge (8/20 µs) | 10 kA |
| Modèle des pôles | 3+N/PE |
| Type de montage | Rail DIN 35 mm |
| Convient pour application extérieur | non |
| Protection contre les surintensités côté réseau max | 63 A gL/gG |
| Modèle | 3+NPE |
| Type de réseau TN | oui |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | oui |
| Conformité ROHS | Sauf |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe II+III |
| SPD selon EN 61643-11 | type 2+3 |
| ZPF | 1→3 |
| Courant de décharge maximal (8/20 μs) | 20 kA |
| Capacité d'extinction du courant de suivi (eff) [N-PE] | 10 kA |
| temps de réponse | <25 ns |
| Fusible en amont max. | 63 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 255V |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 2,5 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 10 mm² |
| Contacts FM | Contact inverseur |
| Courant de décharge (8/20 µs) [total] | 60 kA |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 10 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,06 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,06 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
