Petit distributeur de 12 pas, avec borne de raccordement, polystyrène 286 | 202 | 126 | Enfichable

Petit distributeur de 12 pas, avec borne de raccordement, polystyrène

Réf. 2008812 | EAN 4012196465699

Réf. / Type	2008812 / SDB 12 PS

Longueur	286 mm

Largeur	202 mm

Hauteur	126 mm

Bornes	Enfichable

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

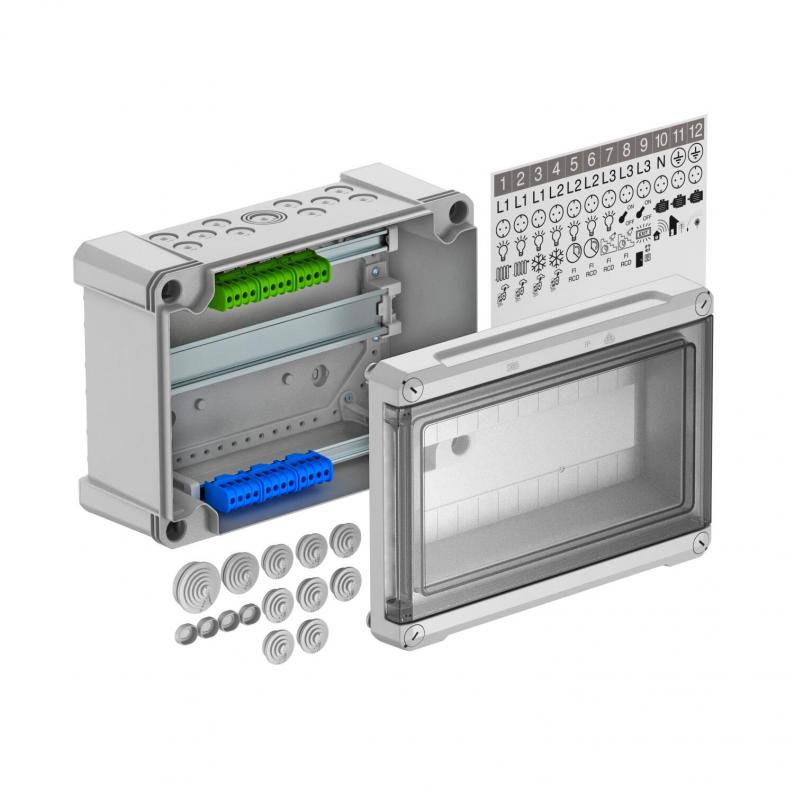

Petit distributeur avec bornier de raccordement pour montage apparent, pour la distribution secondaire en intérieur ou dans une zone extérieure protégée, selon la norme CEI 439-3. Avec rail DIN profilé prémonté de 35 mm. Indices de protection IP66 et IK06. Couvercle transparent à visser, avec découpe.
- Isolation pour 12 pas au maximum
- Kit de borniers de raccordement composé de : 3 bornes PE/N chacun avec points de serrage vissés 4 x 16 mm², mini rail DIN profilé, instructions de montage et kit de fixation
- Plaque signalétique pour les appareils raccordés
- 8 entrées de câble et conduits élastiques de Ø 20 mm pour diamètres de câble de 0 à 17 mm
- 1 entrée de câble et conduit élastique de Ø 25 mm pour diamètres de câble de 0 à 22 mm
- 1 entrée de câble et conduit élastique de Ø 32 mm pour diamètres de 0 à 28 mm
- Chacun 10 entrées prédécoupées défonçables de Ø 20 mm en haut et en bas
- Chacun 1 entrée combinée de Ø 20/25/32 mm en haut et en bas
- 4 bouchons d’obturation des vis
Approprié pour montage en intérieur et en zone extérieure protégée ;
Accessoires :
· Kit de borniers de raccordement composé : chacun de trois bornes PE/N avec 4 points de serrage vissés de 16² chacune ; mini rail DIN, notice de montage et jeu de fixation
· Pictogrammes autocollants pour identification des appareils connectés ;
· Huit entrées de câble et conduits élastiques de Ø20 mm pour diamètres de câble de 0 à 17 mm
· Une entrée de câble et conduit élastique de Ø25 mm pour diamètres de câble de 0 à 22 mm
· Une entrée de câble et conduit élastique de Ø 32mm pour diamètres de câble de 0 à 28 mm
Courant nominal 63 A
Puissance dissipée à 40 K 25,1 W

Boîte de distribution en saillie, entièrement isolée pour max. 12 modules. Les parties inférieure et supérieure sont munies chacune de 11 ouvertures prédécoupées défonçables (10x Ø20 et 1x Ø20/25/32), y compris rail porteur DIN de 35 mm, prémonté. Les quatre caches de vis fournis préviennent une « tension résiduelle » involontaire.

Caractéristiques techniques

Caractéristiques techniques

Avec cadenas	non
Avec plaque de montage	non
Bornes	Enfichable
Coloris	gris clair ; RAL 7035
Courant nominal	63 A
Couvercle transparent	oui

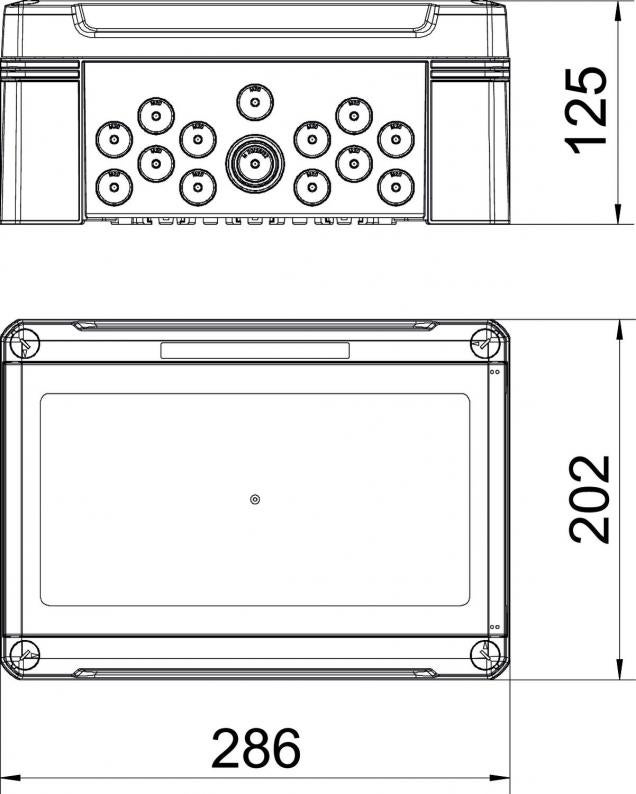

Dimension	286x202x125
Empreinte CO2 (GWP) du berceau à la porte	5,0202 kg CO2e / 1 Pièce
Hauteur	126 mm
Indice de protection	IP66
Indice de protection code IK	IK07
Largeur	202 mm

Largeur en pas	12
Longueur	286 mm
Matériau	polystyrène
Modèle CEM	non
Modèle couvercle petit distributeur	avec découpe
Nombre de rangées	1
Possibilité d'extension	oui
Rail DIN	oui
Tension nominale	400 V
Type de couvercle	Couvercle
Type de montage petit distributeur d’installation	Structure
