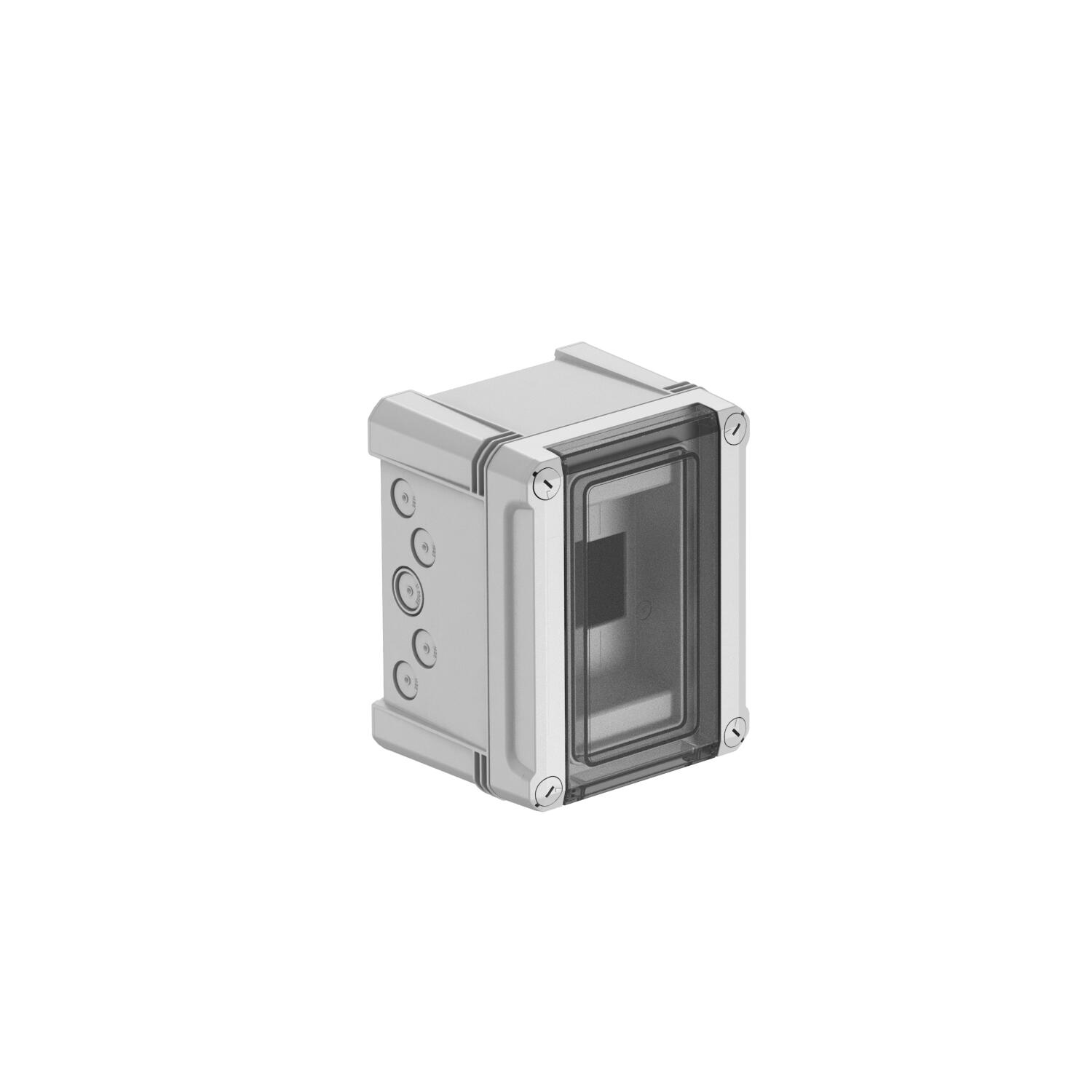

Petit distributeur de 3 pas, vide, polystyrène
Type SDB 03L PS
Réf. 2008820
EAN 4012196465705
Réf. / Type
2008820 / SDB 03L PS
Longueur
191 mm
Largeur
151 mm
Hauteur
126 mm
Pte UC : 1 Pièce
1Pièce
Pièce
Description

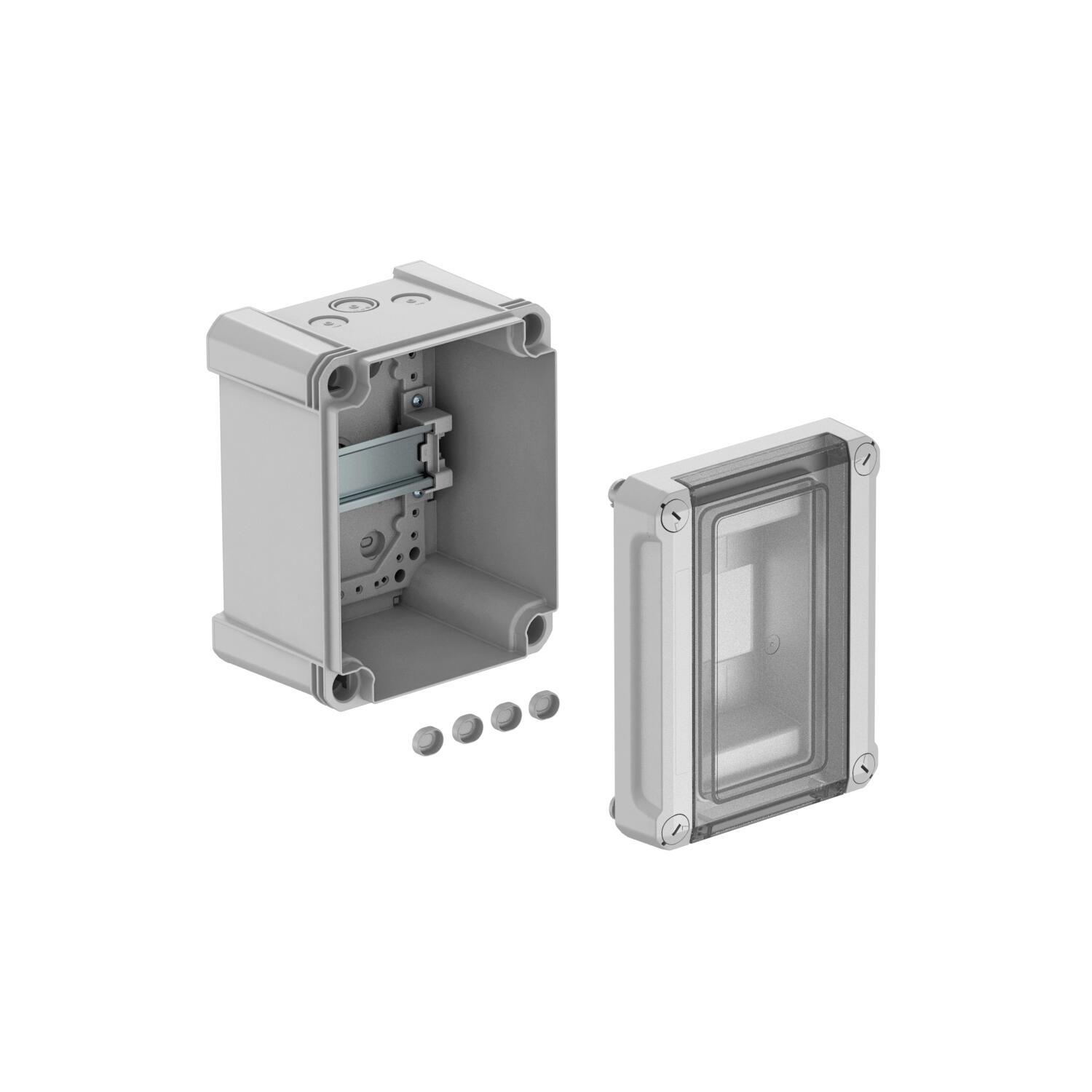

Distributeur avec bornier de raccordement pour montage apparent, pour la distribution secondaire en intérieur ou dans une zone extérieure protégée, selon la norme CEI 439-3. Avec rail DIN profilé prémonté de 35 mm. Indices de protection IP66 et IK06. Couvercle transparent à visser, avec découpe.
- Isolation pour 3 pas au maximum
- Chacun 2 entrées prédécoupées défonçables de Ø 20 mm en haut et en bas
- Chacun 1 entrée combinée de Ø 20/25 mm en haut et en bas
- 4 bouchons d’obturation de vis
Les coffrets de distribution électrique PS sont appropriés pour un montage en intérieur ou dans une zone extérieure protégée.
Courant nominal 40 A
Puissance dissipée à 40 K 17 W
Tension assignée Un : 400 V
Tension de service assignée Ue : 400 V
Résistance au courant de choc cat.III Uimp : 4 kV
- Isolation pour 3 pas au maximum
- Chacun 2 entrées prédécoupées défonçables de Ø 20 mm en haut et en bas
- Chacun 1 entrée combinée de Ø 20/25 mm en haut et en bas
- 4 bouchons d’obturation de vis
Les coffrets de distribution électrique PS sont appropriés pour un montage en intérieur ou dans une zone extérieure protégée.
Courant nominal 40 A
Puissance dissipée à 40 K 17 W
Tension assignée Un : 400 V
Tension de service assignée Ue : 400 V
Résistance au courant de choc cat.III Uimp : 4 kV
Caractéristiques techniques
Dimensions
| Longueur | 191 mm |
|---|---|
| Largeur | 151 mm |
| Hauteur | 126 mm |
Caractéristiques techniques
| Nombre de rangées | 1 |
|---|---|
| Couvercle transparent | oui |
| Rail DIN | oui |
| Avec plaque de montage | non |
| Largeur en pas | 3 |
| Indice de protection | IP66 |
| Courant nominal | 40 A |
| Tension nominale | 400 V |
| Possibilité d'extension | oui |
| Modèle CEM | non |
| Indice de protection code IK | IK07 |
| Avec cadenas | non |
| Type de montage petit distributeur d’installation | Structure |
| Type de couvercle | Couvercle |
| Modèle couvercle petit distributeur | avec découpe |
| Conformité ROHS | oui |

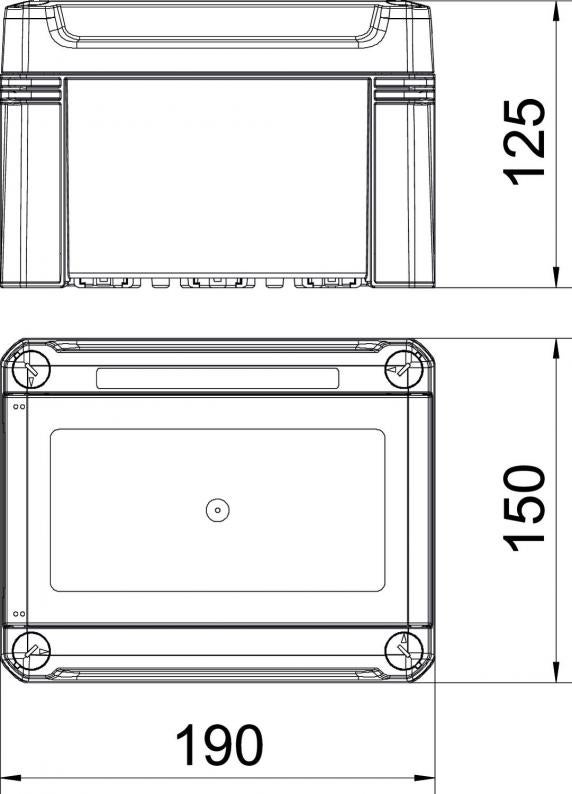

| Dimension | 150x190x125 |
| Matériau | polystyrène |
| Coloris | gris clair ; RAL 7035 |
| Série de produit | Coffret de distribution électrique |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 2,3856 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,3856 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
