Petite goulotte 200 FS
Type AZK 200 FS
Réf. 6075345
EAN 4012195811183
Réf. / Type
6075345 / AZK 200 FS
Longueur
3000 mm
Largeur
200 mm
Maintien en fonction
non
Épaisseur de tôle
1,5 mm
Pte UC : 3 m
3m
m
Description

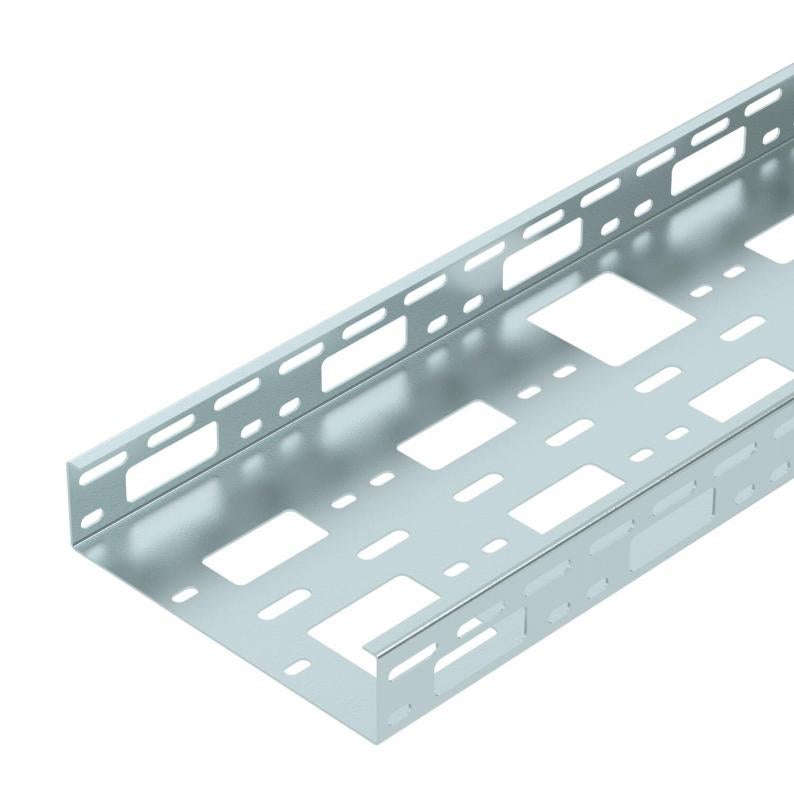

Petite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Caractéristiques techniques

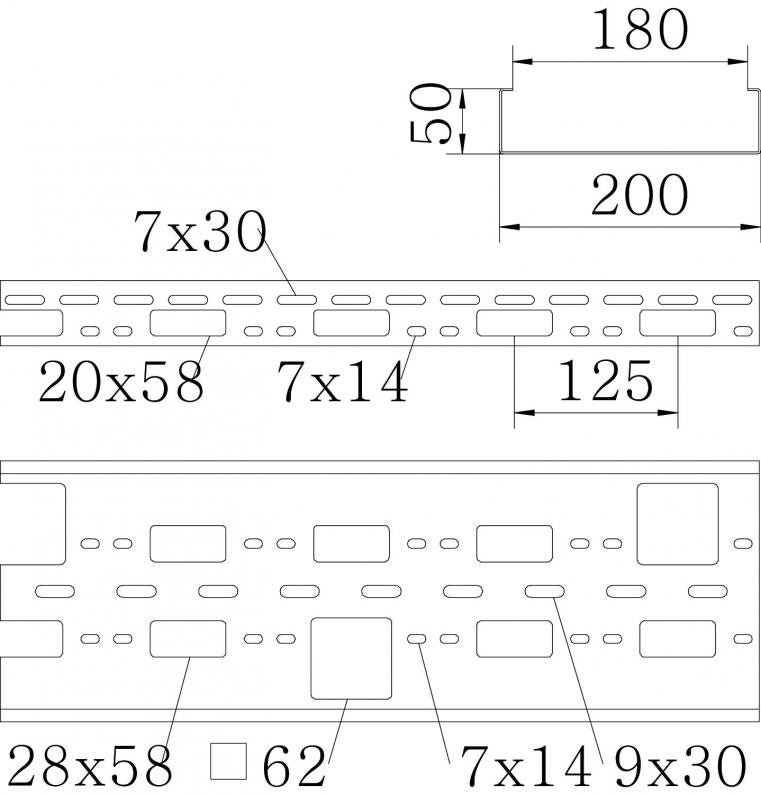

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 100 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 10000 mm² |
| Dimension | 50x200x1,5 |
| Conformité ROHS | oui |
| Dimension | 50x200x3000 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Coloris | zinc |
| Série de produit | Série AZK |
Charges
| Écart entre supports 1,0 m | 2,5 kN/m |
|---|---|
| Écart entre supports 1,5 m | 1,9 kN/m |
| Écart entre supports 2,0 m | 1,3 kN/m |
| Écart entre supports 2,5 m | 0,8 kN/m |
| Écart entre supports 3,0 m | 0,3 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 8,224 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 8,224 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
