Petite goulotte AZ 100 FT, sans ouvertures laterales
Type AZK A 100 FT
Réf. 6076246
EAN 4012196069378
Réf. / Type
6076246 / AZK A 100 FT
Longueur
3000 mm
Largeur
100 mm
Maintien en fonction
non
Épaisseur de tôle
1,5 mm
Pte UC : 3 m
3m
m
Description
Petite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Caractéristiques techniques

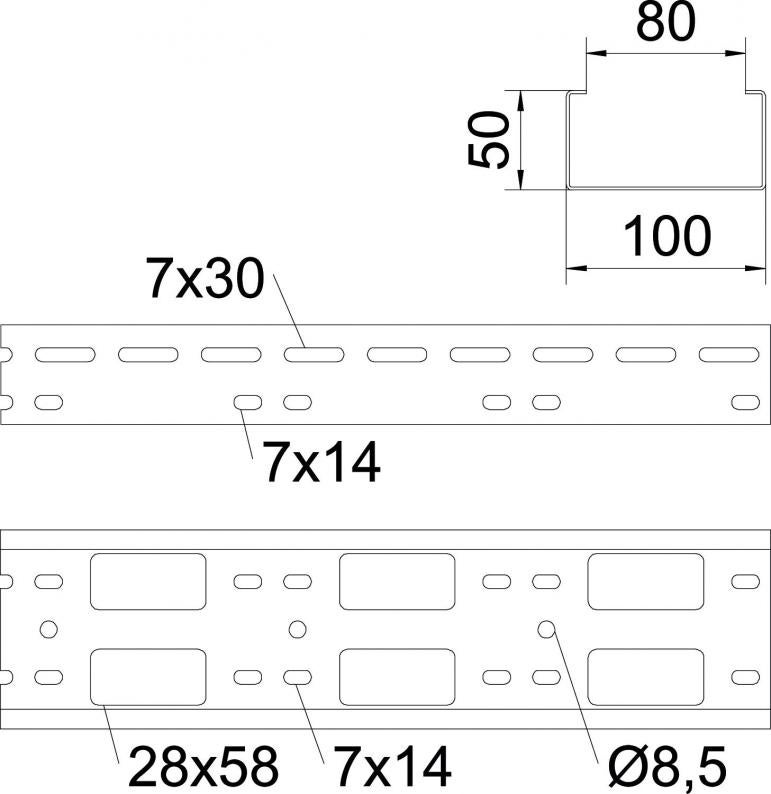

Dimensions
| Longueur | 3000 mm |
|---|---|
| Largeur | 100 mm |
| Hauteur | 50 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Version du connecteur | sans raccord |
| Modèle longue portée | non |
| Section utile | 50 cm² |
| Acier inoxydable, décapé | non |
| Épaisseur de tôle | 1,5 mm |
| Perforation de montage dans le fond | oui |
| Schéma de perçage NATO | non |
| Section utile | 5000 mm² |
| Conformité ROHS | oui |
| Dimension | 50x100x3000 |
| Surface | galvanisé à chaud par trempage |
| Matériau | acier |
| Coloris | zinc |
| Série de produit | Série AZK |
Charges
| Écart entre supports 1,0 m | 3 kN/m |
|---|---|
| Écart entre supports 1,5 m | 2,4 kN/m |
| Écart entre supports 2,0 m | 1,4 kN/m |
| Écart entre supports 2,5 m | 0,8 kN/m |
| Écart entre supports 3,0 m | 0,25 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,2765 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 5,2765 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
