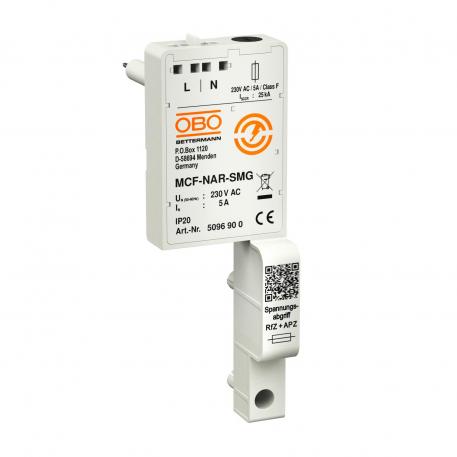

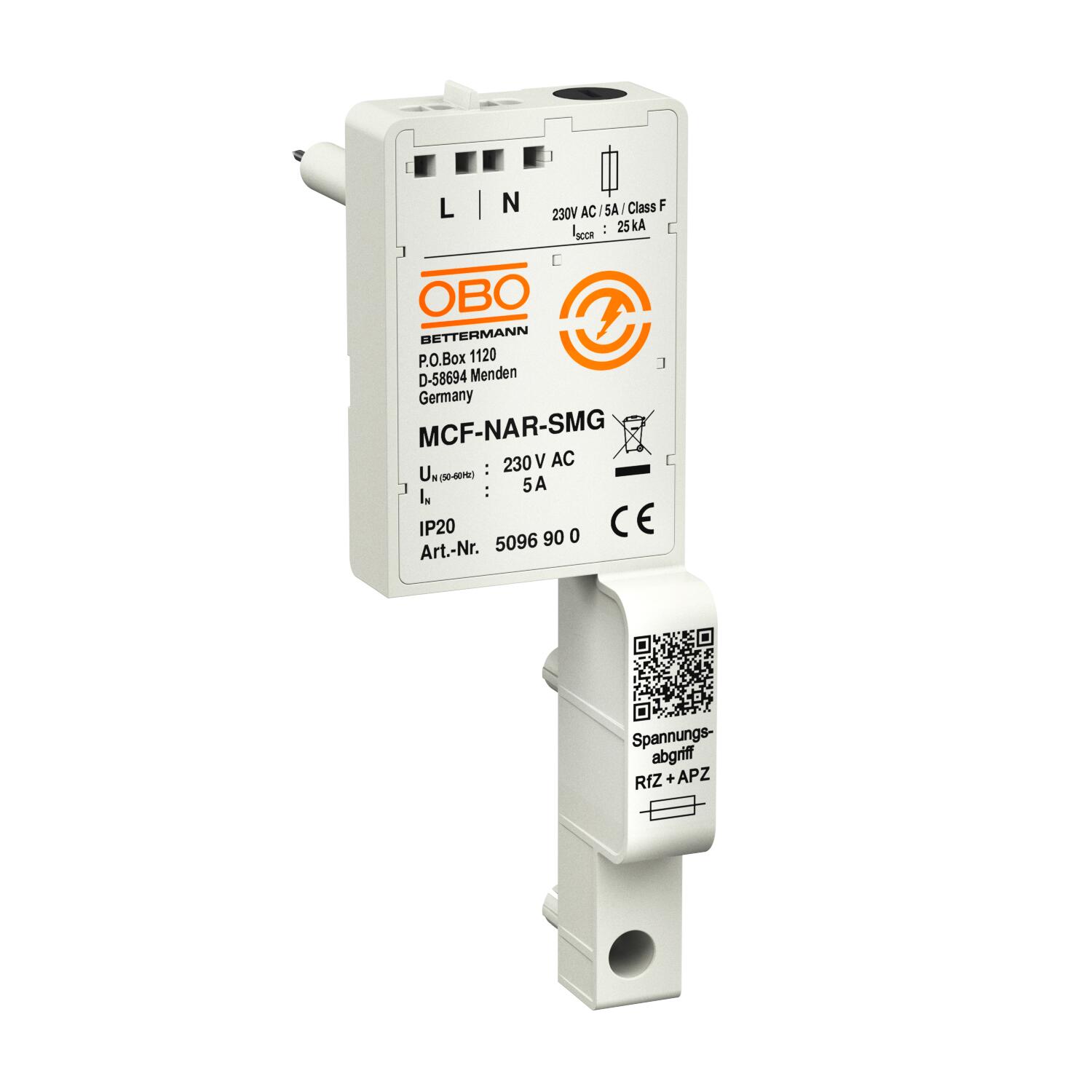

Prélèvement de tension pour la série MCF-NAR
Réf. 5096900 | EAN 4012196776368
- Description du produit
-
Description du produitAdaptateur pour le prélèvement de tension dans l'espace de raccordement côté réseau
• Prélèvements de tension aisés et peu encombrants pour le poste de comptage de points de terminaison (APZ) et l'espace pour les applications complémentaires (RfZ)
• Avec contacts à ressort pour le raccordement simple des fils
• 2 connecteurs femelle inclus
• Vis de sécurité contre un desserrage inopiné
• Fusible fin 5 A remplaçable avec une capacité de coupure de 50 kA
• Porte-fusible 6,3x32 mm
-
- Caractéristiques techniques
-
Caractéristiques techniques
Classe de contrôle type 1 non classe de contrôle type 3 non Dimension 230V Fusible intégré non Humidité de l’air max. 95 % Humidité de l’air min. 5 % Indice de protection IP20 Modèle testé antidéflagrant non Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Report d'alarme non Résistant aux courts-circuits non Soufflant non Température de service max. 80 °C Température de service min. -40 °C Tension nominale CA (50 / 60 Hz) 230 V Type de montage sur l'élément de base type du réseau tous Dimensions

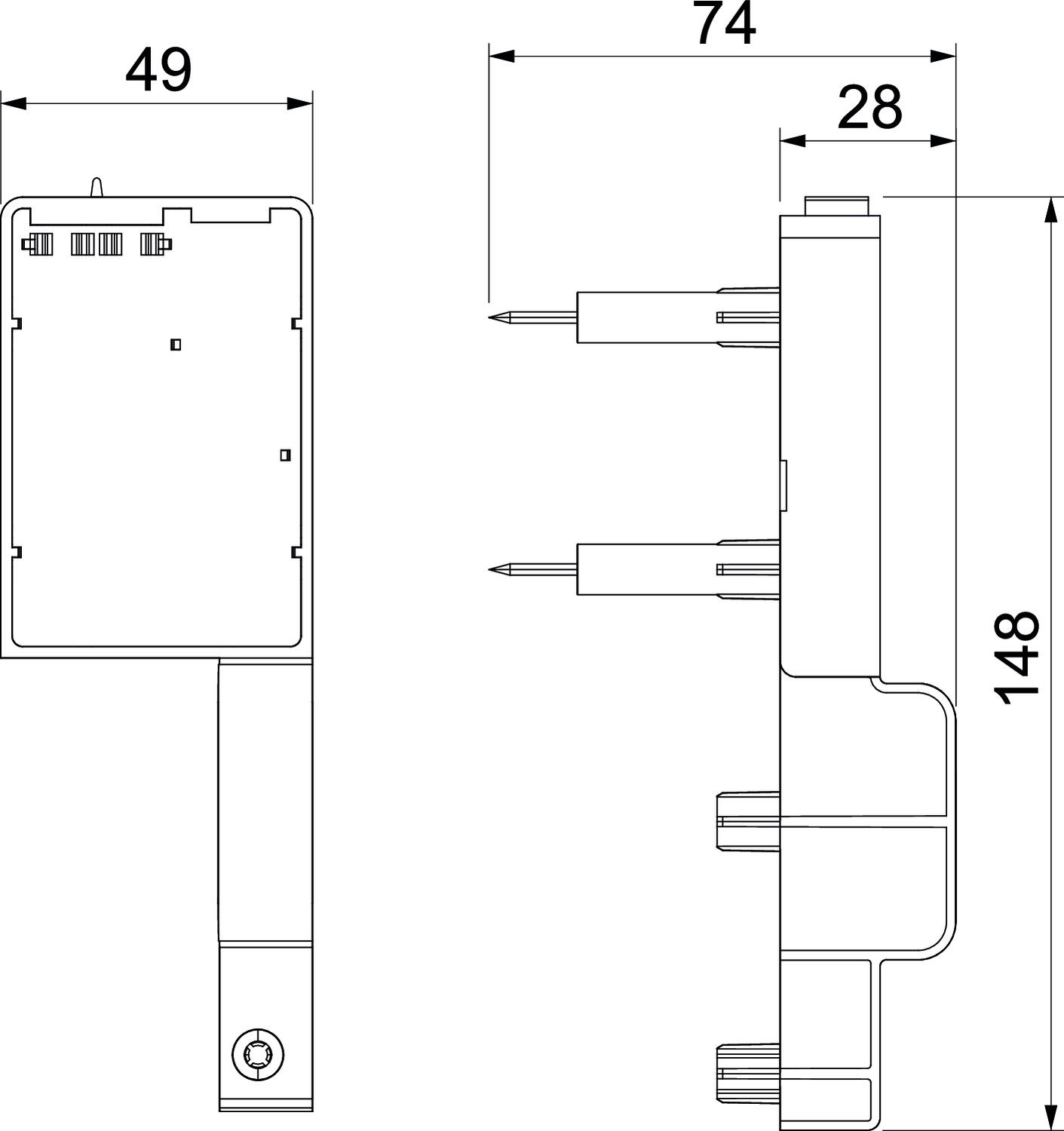

Hauteur 74 mm Largeur 49 mm Longueur 148 mm Possibilités de raccordement
Section de conducteur flexible (à fils de faible diamètre) max. 2,5 mm² Section de conducteur flexible (à fils de faible diamètre) min. 0,75 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 2,5 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 0,75 mm² - Tous les types
