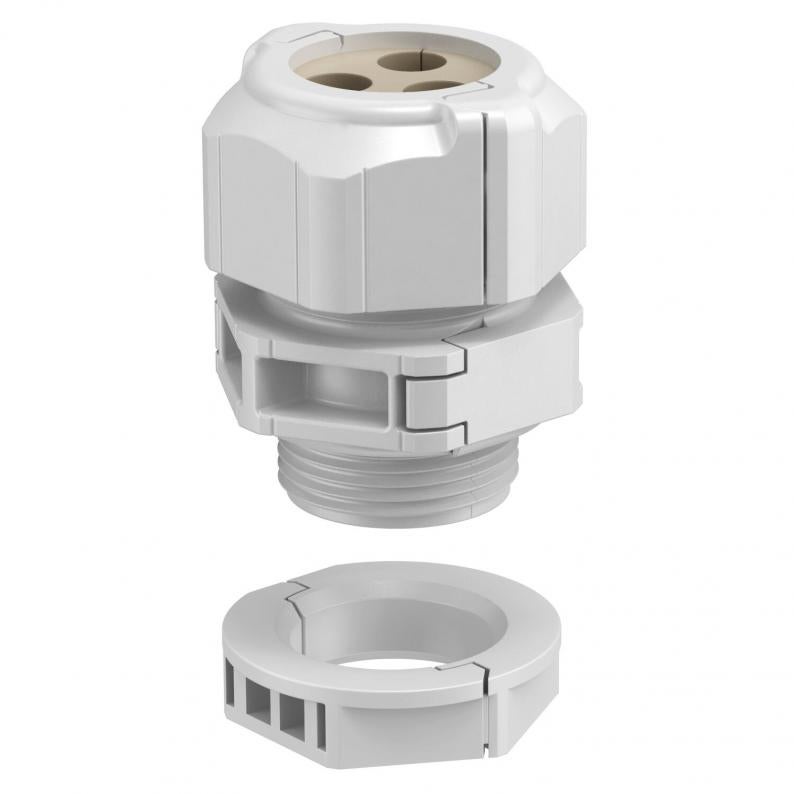

Presse-étoupe divisible M25, bague d'étanchéité à usage multiple, gris clair
Type V-TEC TB25 3x7
Réf. 2024927
EAN 4012196536863
Réf. / Type
Nombre de trous de perçage
Pte UC : 5 Pièce
5Pièce
Pièce
Description
Le presse-étoupe divisible V-TEC TB.. garantit, à l'instar de tous les presse-étoupes V-TEC une étanchéité sûre des câbles. L'installation de câbles préconfectionnés ou de conduits par exemple ne pose aucun problème grâce à la divisibilité du presse-étoupe et est rapide.
Le V-TEC TB est également imbattable lors de la modernisation d'une installation existante ou en tant que «raccordement vissé de réparation», auquel cas il peut être installé sans démonter les câbles pré-assemblés et sans interrompre la production en cours.
Le kit de raccords filetés comprend un raccord intermédiaire, un écrou borgne et le joint, le contre-écrou désassemblé est bien entendu aussi fourni.
Autres bagues d'étanchéité à usage multiple sur demande.
Le V-TEC TB est également imbattable lors de la modernisation d'une installation existante ou en tant que «raccordement vissé de réparation», auquel cas il peut être installé sans démonter les câbles pré-assemblés et sans interrompre la production en cours.
Le kit de raccords filetés comprend un raccord intermédiaire, un écrou borgne et le joint, le contre-écrou désassemblé est bien entendu aussi fourni.
Autres bagues d'étanchéité à usage multiple sur demande.
Les embouts d'étanchéité servent à introduire plusieurs câbles avec un raccord fileté. En fonction de l'application, les diamètres d'alésage spécifiés sont réduits de 1 à 2 mm de diamètre lors du serrage du presse-étoupe
L'outil idéal est la pince à expansion, qui peut être utilisée pour ouvrir l'insert d'étanchéité. Elle permet d'insérer rapidement et aisément les différents câbles.
Caractéristiques techniques

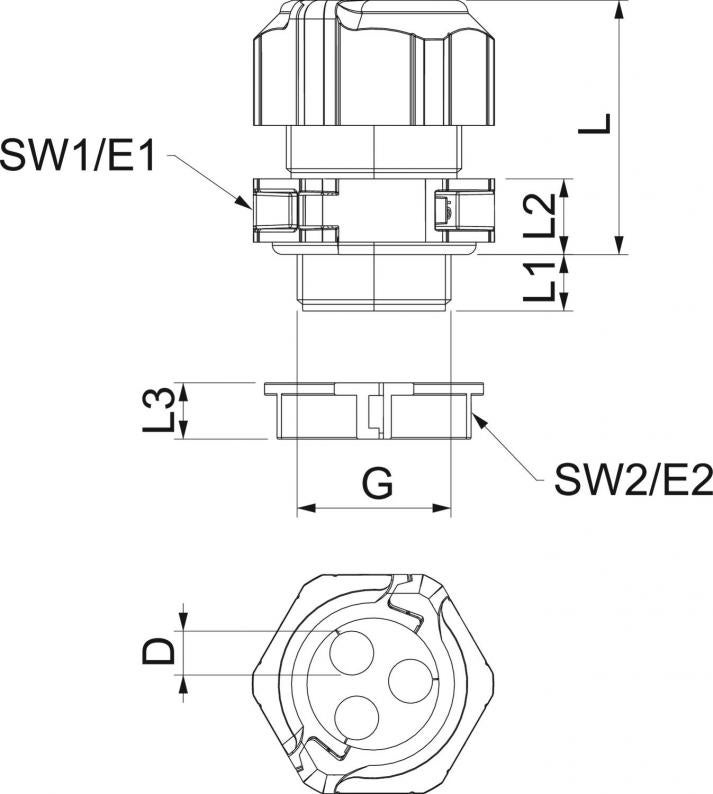

Dimensions
| Longueur | 35 mm |
|---|---|
| Largeur | 38,5 mm |
| Hauteur | 50 mm |
| Cote L | 41 mm |
| Dimension G | M25x1,5 mm |
| Dimension L min. | 31,5 mm |
| Dimension L max. | 40 mm |
| Cote L1 | 11 mm |
| Cote L2 | 10 mm |
| Cote L3 | 9 mm |
| Cote D | 7 mm |
Caractéristiques techniques
| Résistant aux chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé de fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | oui |
| Indice de protection | IP67 |
| Filetage | M25 x 1,5 |
| Nombre de trous de perçage | 3 |
| Pour zone explosive | sans |
| Type de filetage | métrique |
| Protection antiflexion | non |
| Avec contre-écrou | oui |
| Bague d'étanchéité multiple | oui |
| Presse-étoupe pour câbles plats | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | oui |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Pas du filetage | 1,5 mm |
| Diamètre nominal du filetage | 25 |
| Hexagone mesure d'angle | 35 mm |
| Cote E1 (mm) | 39 mm |
| Cote E2 | 34,5 mm |
| Modèle | droit |
| Conformité ROHS | oui |
| Longueur du filetage | 11 mm |
| Ouverture de clé 1 | 35 mm |
| Ouverture de clé 2 | 31 mm |
| Couple de serrage instable | 4 Nm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 80 °C |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | M25 |
| Matériau | polycarbonate |
| Coloris | gris clair |
| Série de produit | V-TEC TB |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1561 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1561 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
