Prise de tirage et de dérivation UZD250-4 80 | 160 | 28 | 58 | universel | carré | 250 |

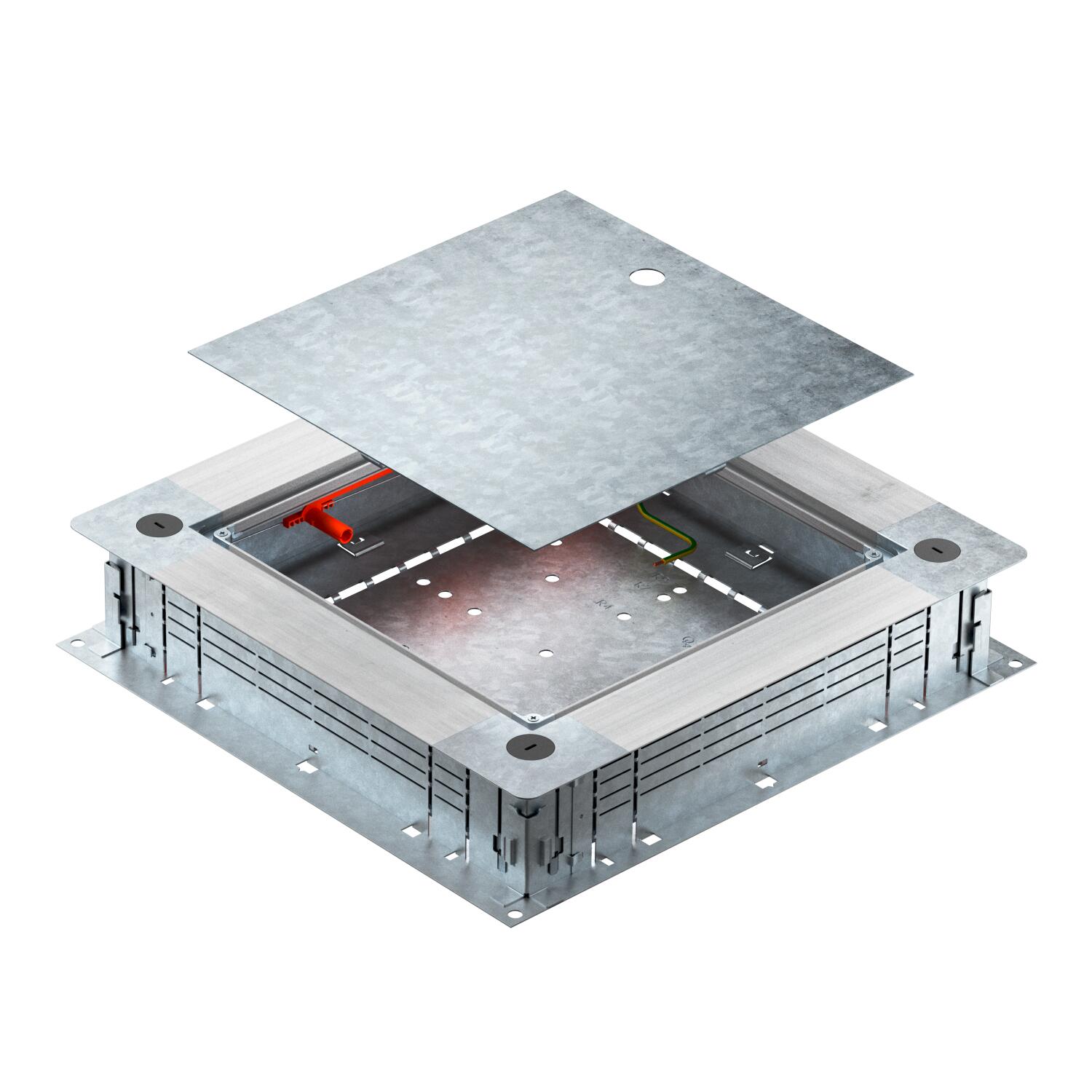

Prise de tirage et de dérivation UZD250-4

Réf. 7410022 | EAN 4012197375324

Réf. / Type

Hauteur de chape min.	80 mm

Hauteur de chape max.	160 mm

Hauteur de goulotte min.

Hauteur de goulotte max.

Exécution du couvercle	universel

Ouverture de montage pour unité de montage	carré

Dimension nominale

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Prise de tirage et de dérivation pour goulottes d’installation sous chape avec parois latérales en tôle d’acier. Pour le montage d’unités de montage dans le couvercle de montage (à commander séparément). Possibilité de nivellement continu à une hauteur de chape de 80 à 160 mm avec le nivellement rapide. La chape peut être coulée de manière affleurante à l’arête de retrait de la chape. Avec possibilité de découplage acoustique une fois la chape coulée et utilisation possible avec les accessoires pour applications pour charges lourdes. Entrée de câbles et de conduites avec la goulotte EÜK en 2 parties.

Caractéristiques techniques

Caractéristiques techniques

Convient pour goulotte noyée	oui
convient pour goulotte sous chape fermée, affleurante avec la chape	non
convient pour goulotte sous chape, noyée dans la chape	oui
Cote a	262 mm
Cote A	380 mm
Cote b	283 mm
Cote B	400 mm
Découplable	oui
Dimension	400x380x80
Dimension nominale	250 mm
Empreinte CO2 (GWP) du berceau à la porte	21,9284 kg CO2e / 1 Pièce
Exécution du couvercle	universel
Hauteur de chape max.	160 mm
Hauteur de chape min.	80 mm
hauteur de chape minimum	80

Hauteur de goulotte max.	58 mm
Hauteur de goulotte min.	28 mm
Indice de protection (IP) en utilisation	IP20
Largeur de goulotte max.	250 mm
Largeur de goulotte min.	190 mm
Matériau	acier
Nombre d'appareillages montables	1
ouverture de montage pour réservoir en saillie	non
Ouverture de montage pour unité de montage	carré
Plage de réglage max.	160 mm
Plage de réglage min.	80 mm
possibilité d'installation du joint	oui
pour raccord de tuyau	non
Surface	galvanisé sendzimir
tôle de fond	oui

Tous les types

Tous les types

Type	Hauteur de chape min.	Hauteur de chape max.	Hauteur de goulotte min.	Hauteur de goulotte max.	Exécution du couvercle	Ouverture de montage pour unité de montage	Dimension nominale	Réf.	Quantité	Plus petite unité de vente
UZD250-4	80 mm	160 mm	28 mm	58 mm	universel	carré	250 mm	7410022	Pièce	1 Pièce
UZD350-4	80 mm	160 mm	28 mm	58 mm	universel	carré	350 mm	7410023	Pièce	1 Pièce
UZD350-4 R	80 mm	160 mm	-	-	universel	carré	350 mm	7410025	Pièce	1 Pièce
UZD250-4 R	80 mm	160 mm	-	-	universel	carré	250 mm	7410026	Pièce	1 Pièce

Accessoires

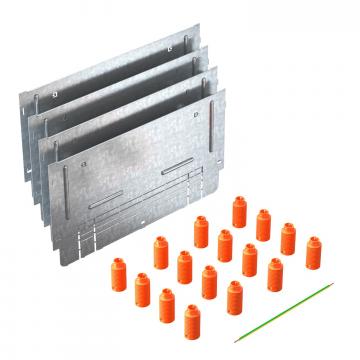

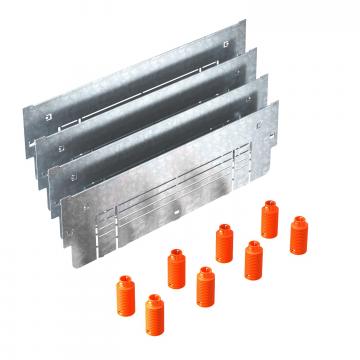

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

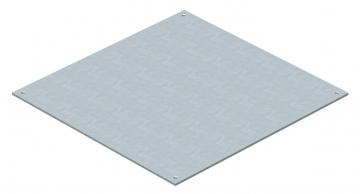

Couvercle plein pour UZD250-3	DU 250-2	7400573	Pièce	1 Pièce

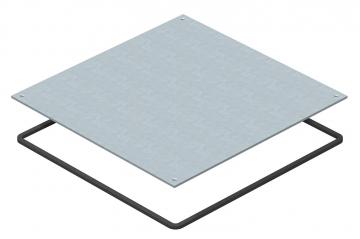

Couvercle plein protégée contre l'humidité pour UZD250-3	DUF 250-2	7400589	Pièce	1 Pièce

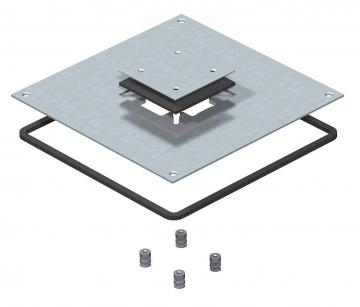

Couvercle de montage 250 pour Telitank	DUF 250-3DAT	7400613	Pièce	1 Pièce

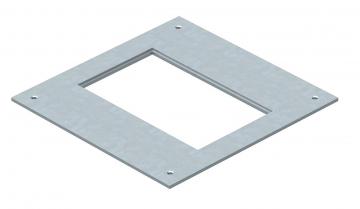

Couvercle de montage 250 taille nominale 2	DUG 250-3 2	7400455	Pièce	1 Pièce

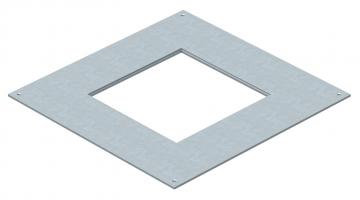

Couvercle de montage 250 taille nominale 4	DUG 250-3 4	7400459	Pièce	1 Pièce

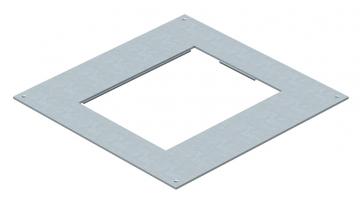

Couvercle de montage 250 taille nominale 6	DUG 250-3 6	7400463	Pièce	1 Pièce

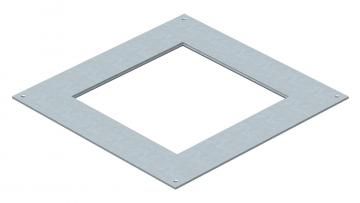

Couvercle de montage 250 taille nominale 9	DUG 250-3 9	7400467	Pièce	1 Pièce

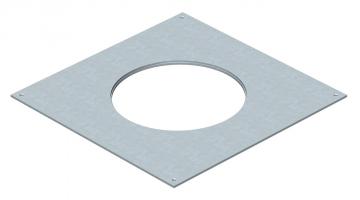

Couvercle de montage 250 pour unités de montage de taille nominale R4	DUG 250-3 R4	7400471	Pièce	1 Pièce
Équerre de raccordement de mise à la terre	8AWR	6288704	Pièce	10 Pièce
