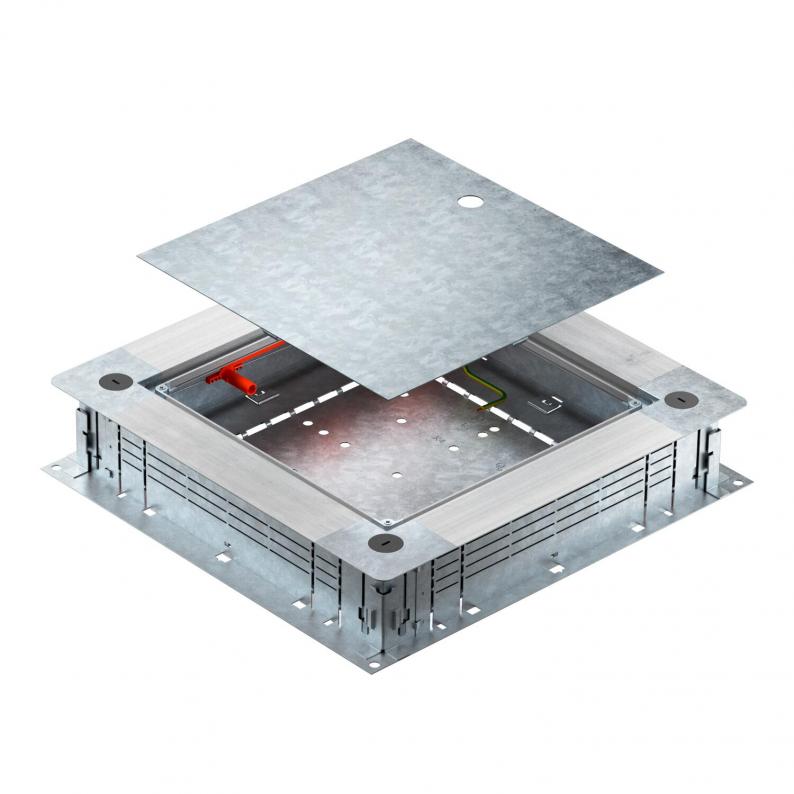

Prise de tirage et de dérivation UZD250-4
Type UZD250-4
Réf. 7410022
EAN 4012197375324
Réf. / Type
Hauteur de chape min.
Hauteur de chape max.
Dimension nominale
Hauteur de goulotte min.
Hauteur de goulotte max.
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Prise de tirage et de dérivation pour goulottes d’installation sous chape avec parois latérales en tôle d’acier. Pour le montage d’unités de montage dans le couvercle de montage (à commander séparément). Possibilité de nivellement continu à une hauteur de chape de 80 à 160 mm avec le nivellement rapide. La chape peut être coulée de manière affleurante à l’arête de retrait de la chape. Avec possibilité de découplage acoustique une fois la chape coulée et utilisation possible avec les accessoires pour applications pour charges lourdes. Entrée de câbles et de conduites avec la goulotte EÜK en 2 parties.
Caractéristiques techniques
Dimensions
| Longueur | 380 mm |
|---|---|
| Largeur | 400 mm |
| Hauteur | 80 mm |
| Cote A | 380 mm |
| Cote B | 400 mm |
| Cote b | 283 mm |
| Cote a | 262 mm |
Caractéristiques techniques
| Hauteur de chape min. | 80 mm |
|---|---|
| Hauteur de chape max. | 160 mm |
| Exécution du couvercle | universel |
| Plage de réglage min. | 80 mm |
| Plage de réglage max. | 160 mm |
| hauteur de chape minimum | 80 |
| convient pour goulotte sous chape, noyée dans la chape | oui |
| convient pour goulotte sous chape fermée, affleurante avec la chape | non |
| Largeur de goulotte min. | 190 mm |
| Largeur de goulotte max. | 250 mm |
| ouverture de montage pour réservoir en saillie | non |
| Nombre d'appareillages montables | 1 |
| possibilité d'installation du joint | oui |
| Découplable | oui |
| tôle de fond | oui |
| Convient pour goulotte noyée | oui |
| Ouverture de montage pour unité de montage | carré |
| pour raccord de tuyau | non |
| Dimension nominale | 250 mm |
| Indice de protection (IP) en utilisation | IP20 |
| Conformité ROHS | Sauf |
| Hauteur de goulotte min. | 28 mm |
| Hauteur de goulotte max. | 58 mm |
| Dimension | 400x380x80 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Série de produit | Boîte de tirage sous plancher UZD |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 21,9284 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 21,9284 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (3)
Certificats (1)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Hauteur de chape min.
Hauteur de chape max.
Exécution du couvercle
Ouverture de montage pour unité de montage
Dimension nominale
Hauteur de goulotte min.
Hauteur de goulotte max.
Réf.
UZD250-4
80
160
universel
carré
250
28
58
7410022
UZD250-4 SO
115
160
universel
carré
250
28
58
7410010
Hauteur de chape min.
UZD250-4
Réf.
7410022
Hauteur de chape min.
80
Hauteur de chape max.
160
Exécution du couvercle
universel
Ouverture de montage pour unité de montage
carré
Dimension nominale
250
Hauteur de goulotte min.
28
Hauteur de goulotte max.
58
UZD250-4 SO
Réf.
7410010
Hauteur de chape min.
115
Hauteur de chape max.
160
Exécution du couvercle
universel
Ouverture de montage pour unité de montage
carré
Dimension nominale
250
Hauteur de goulotte min.
28
Hauteur de goulotte max.
58
