Prise de tirage et de dérivation UZD250-4 R
Type UZD250-4 R
Réf. 7410026
EAN 4012197375416
Réf. / Type
7410026 / UZD250-4 R
Hauteur de chape min.
80 mm
Hauteur de chape max.
160 mm
Exécution du couvercle
universel
Ouverture de montage pour unité de montage
carré
Dimension nominale
250 mm
Pte UC : 1 Pièce
1Pièce
Pièce
Description

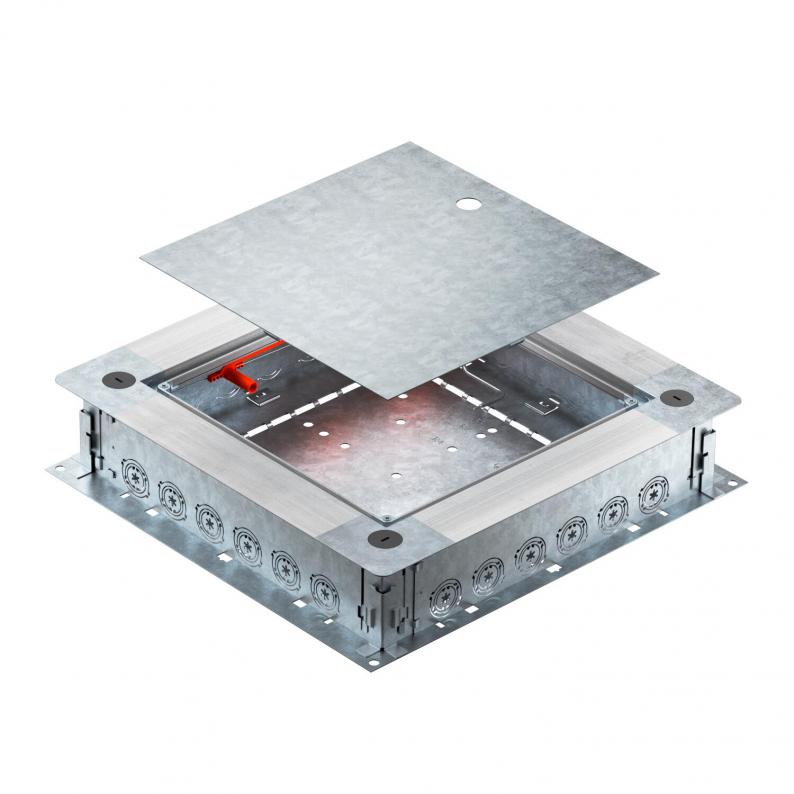

Boîte de tirage et de dérivation UZD250-4 R avec parois latérales en tôle d’acier. Pour le montage d’unités de montage dans le couvercle de montage (à commander séparément). Possibilité de nivellement continu à une hauteur de chape de 80 à 160 mm avec le nivellement rapide. La chape peut être coulée de manière affleurante à l’arête de retrait de la chape. Avec possibilité de découplage acoustique une fois la chape coulée et utilisation possible avec les accessoires pour applications pour charges lourdes. Entrée de câbles et de conduite à travers des entrées de tubes. Entrée pour tubes pour 6°tubes d’installation de chaque côté dans les diamètres M20, M25 et M32.
Caractéristiques techniques
Dimensions
| Longueur | 380 mm |
|---|---|
| Largeur | 400 mm |
| Hauteur | 80 mm |
| Cote A | 380 mm |
| Cote B | 400 mm |
| Cote b | 283 mm |
| Cote a | 262 mm |
Caractéristiques techniques
| Hauteur de chape min. | 80 mm |
|---|---|
| Hauteur de chape max. | 160 mm |
| Exécution du couvercle | universel |
| Plage de réglage min. | 80 mm |
| Plage de réglage max. | 160 mm |
| hauteur de chape minimum | 80 |
| convient pour goulotte sous chape, noyée dans la chape | non |
| convient pour goulotte sous chape fermée, affleurante avec la chape | non |
| ouverture de montage pour réservoir en saillie | non |
| Nombre d'appareillages montables | 1 |
| possibilité d'installation du joint | oui |
| Découplable | oui |
| tôle de fond | oui |
| Convient pour goulotte noyée | non |
| Ouverture de montage pour unité de montage | carré |
| pour raccord de tuyau | oui |
| Dimension nominale | 250 mm |
| Indice de protection (IP) en utilisation | IP20 |
| Conformité ROHS | Sauf |
| Dimension | 400x380x80 |
| Surface | galvanisé sendzimir |
| Matériau | acier |
| Série de produit | Boîte de tirage sous plancher UZD |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 22,1564 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 22,1564 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
