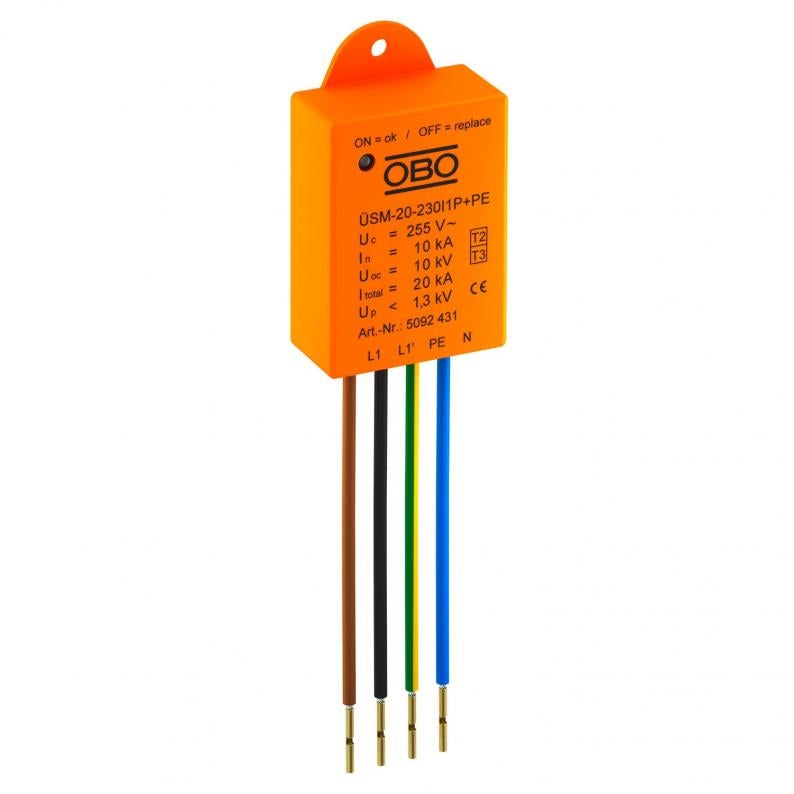

Protection contre les surtensions pour éclairage LED ÜSM-20-230I1P+PE
Type ÜSM-20-230I1P+PE
Réf. 5092431
EAN 4012196515400
Réf. / Type
5092431 / ÜSM-20-230I1P+PE
Indice de protection
IP20
Tension max. permanente CA
255 V
Modèle des pôles
1+N/PE
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Module de protection contre les surtensions type 2+3 selon DIN EN 61643-11 pour réseaux 230/400 V.
Destiné à protéger l'éclairage LED.
• avec affichage des fonctions et arrêt du circuit de charge en cas de panne du SPD
• Petite taille pour une installation dans le boîtier de connexion du mât ou devant le driver led
• Circuit de protection 1 + NPE avec une capacité de décharge maximale de 20 kA
• Limitation de surtension inférieure à 1300 V ou 1000 V à 5 kA
• avec ou sans extinction de la lumière en cas de défaut
Application: dans les boîtes de jonction de câbles, les boîtes de jonction, les goulottes de câbles et les systèmes sous plancher
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED
Destiné à protéger l'éclairage LED.
• avec affichage des fonctions et arrêt du circuit de charge en cas de panne du SPD
• Petite taille pour une installation dans le boîtier de connexion du mât ou devant le driver led
• Circuit de protection 1 + NPE avec une capacité de décharge maximale de 20 kA
• Limitation de surtension inférieure à 1300 V ou 1000 V à 5 kA
• avec ou sans extinction de la lumière en cas de défaut
Application: dans les boîtes de jonction de câbles, les boîtes de jonction, les goulottes de câbles et les systèmes sous plancher
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED
Caractéristiques techniques

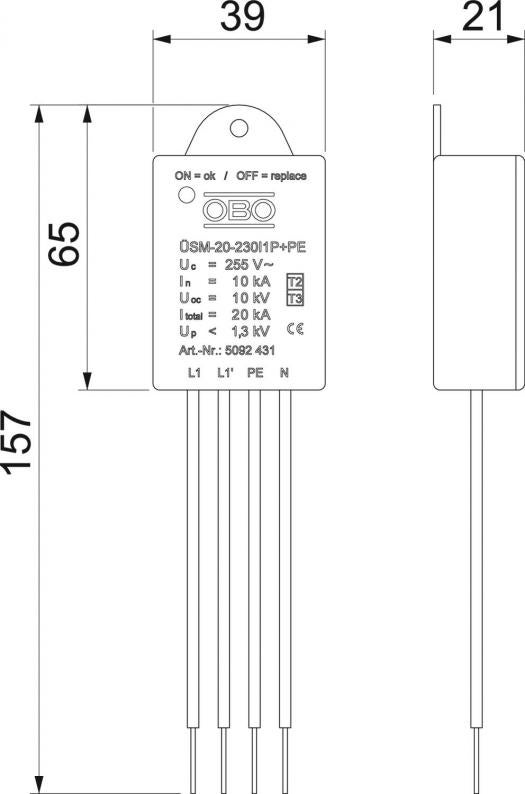

Dimensions
| Longueur | 155 mm |
|---|---|
| Largeur | 40 mm |
| Hauteur | 21 mm |
Caractéristiques techniques
| signalisation sur l'appareil | optique |
|---|---|
| Indice de protection | IP20 |
| Tension max. permanente (L-N) | 255 V |
| Tension max. permanente (N-PE) | 255 V |
| Courant de décharge nominal (8/20 μs) [L-N] | 10 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 10 kA |
| Courant de décharge maximal (8/20 μs) [L-N] | 10 kA |
| Courant de décharge maximal (8/20 μs) [N-PE] | 10 kA |
| Classe de contrôle type 2 | oui |
| classe de contrôle type 3 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Niveau de protection [L-N] | ≤1,3 |
| Tension max. permanente CA | 255 V |
| Courant nominal de décharge (8/20 µs) | 10 kA |
| Modèle des pôles | 1+N/PE |
| Type de montage | autres |
| Protection contre les surintensités côté réseau max | 16 |
| Modèle | 1 pôle + NPE pour SK I |
| Conformité ROHS | oui |
| OBO_Courant de charge nominal (borne d'entrée / de sortie) | 16 A |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| longueur du câble de raccordement | 0,09 m |
| SPD selon CEI 61643-1 | classe II+III |
| SPD selon EN 61643-11 | type 2+3 |
| ZPF | 1→2 |
| Courant de décharge maximal (8/20 μs) | 20 kA |
| temps de réponse | <25 ns |
| Fusible en amont max. | 16 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 230V |
Possibilités de raccordement
| Courant de décharge (8/20 µs) [total] | 20 kA |
|---|---|
| Niveau commun de protection [L-PE] | 1,5 kV |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,024 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,024 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
