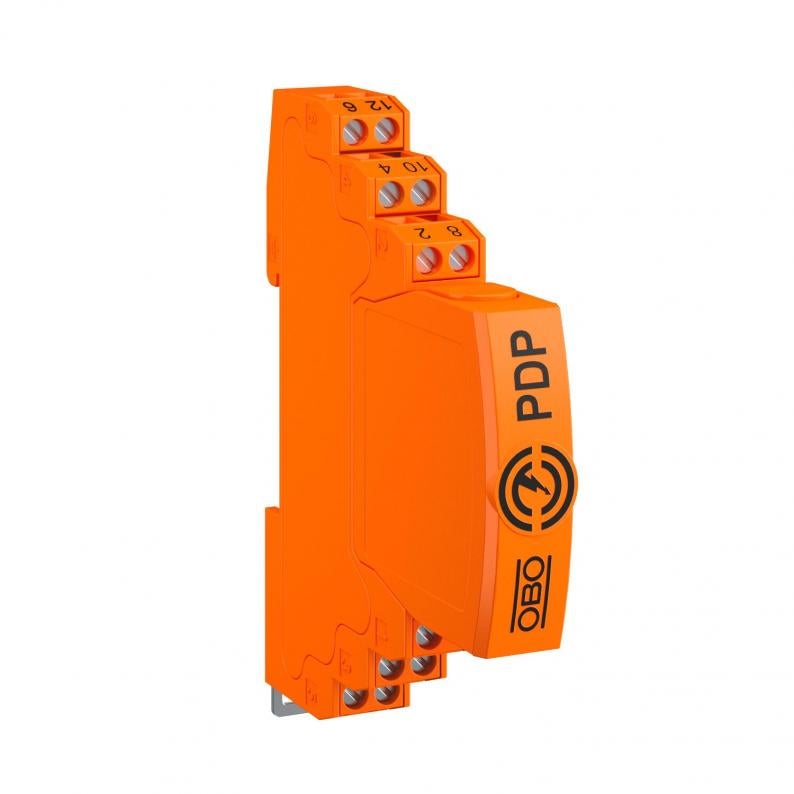

Protection des données informatiques emboîtable, 2x2 pôles, mise à la terre directe
Type PDP-2x2-12-D
Réf. 5080319
EAN 4012196741991
Réf. / Type
Tension max. permanente CA
Tension max. permanente CC
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Protection des données informatiques emboîtable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation
• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le rail DIN ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection
Application : parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR.
• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le rail DIN ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection
Application : parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR.
Caractéristiques techniques

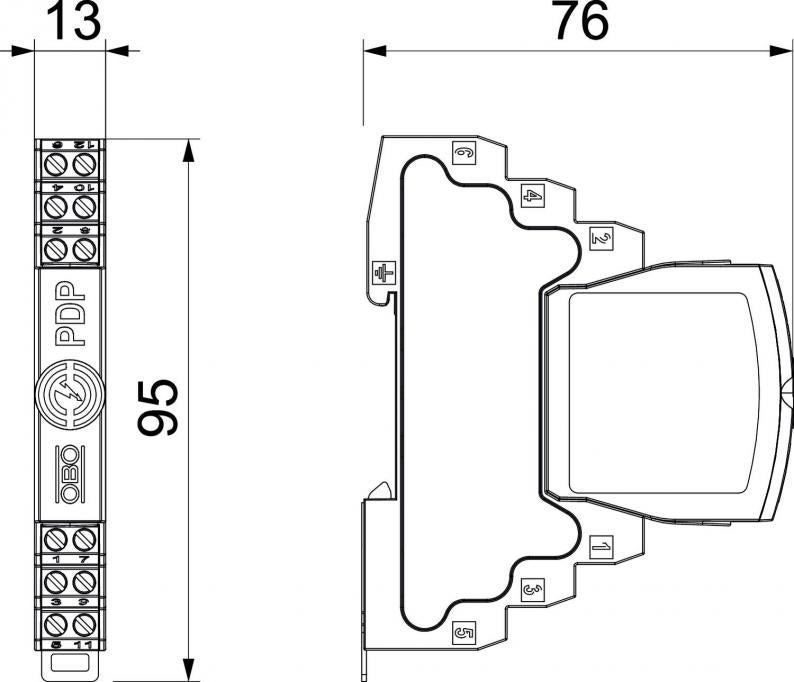

Dimensions
| Longueur | 76 mm |
|---|---|
| Largeur | 13 mm |
| Hauteur | 95 mm |
Caractéristiques techniques
| nombre de pôles | 4 |
|---|---|
| Résistance longitudinale | 1.2 ± 5% |
| signalisation sur l'appareil | aucun |
| Système enfichable | Borne |
| Niveau de protection fil - fil | 130 V |
| Niveau de protection fil - terre | 850 V |
| Indice de protection | IP20 |
| Norme d'essais | IEC 61643-21 |
| Résistance série par fil | 1,2 Ω ± 5% |
| Courant nominal de décharge In à C2 (total)) | 20 kA |
| Capacité (fil-fil) | ≤30 pF |
| Capacité (fil-terre) | ≤30 pF |
| Mise à la terre par : | Circuit de raccordement/rail DIN |
| Montage entrée/sortie | Bornes à vis |
| Raccordement du blindage | oui |
| Blindage | direct |
| Résistance au courant de choc fil - fil | 10 kV / 5 kA |
| Résistance au courant de choc fil - terre | 10 kV / 5 kA |
| Courant de décharge total (10/350) | 5 kA |
| Courant de décharge total (8/20) | 20 kA |
| Courant de charge nominal CC | 0,6 A |
| Courant de charge nominal CA | 0,425 A |
| Tension max. permanente CA | 12 V |
| Tension max. permanente CC | 16 V |
| Courant nominal de décharge (8/20 µs) | 10 kA |
| Fréquence limite | 100 MHz |
| Modèle | 2x2 pôles |
| SPD selon CEI 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| Conformité ROHS | oui |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 0→2 |
| Courant d'impulsion | 2,5 kA |
| Affaiblissement d’insertion (insertion loss) | ≤3 dB |
| Section de raccordement rigide max. | 2,5 mm² |
| Section de raccordement multifilaire min. | 0,14 mm² |
| Section de raccordement multifilaire max. | 2,5 mm² |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 12V |
Possibilités de raccordement
| Section de raccordement rigide min. | 0,14 mm² |
|---|---|
| Section de raccordement flexible min. | 0,14 mm² |
| Section de raccordement flexible max. | 1,5 mm² |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,6501 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,6501 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (2)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
nombre de pôles
Système enfichable
Tension max. permanente CA
Tension max. permanente CC
Modèle
Réf.
PDP-2x2-5-D
4
Borne
4,2
6
2x2 pôles
5080317
PDP-2x2-12-D
4
Borne
12
16
2x2 pôles
5080319
PDP-2x2-24-D
4
Borne
21
30
2x2 pôles
5080321
PDP-2x2-48-D
4
Borne
37
52
2x2 pôles
5080323
Tension max. permanente CA
Tension max. permanente CC
PDP-2x2-5-D
Réf.
5080317
nombre de pôles
4
Système enfichable
Borne
Tension max. permanente CA
4,2
Tension max. permanente CC
6
Modèle
2x2 pôles
PDP-2x2-12-D
Réf.
5080319
nombre de pôles
4
Système enfichable
Borne
Tension max. permanente CA
12
Tension max. permanente CC
16
Modèle
2x2 pôles
PDP-2x2-24-D
Réf.
5080321
nombre de pôles
4
Système enfichable
Borne
Tension max. permanente CA
21
Tension max. permanente CC
30
Modèle
2x2 pôles
PDP-2x2-48-D
Réf.
5080323
nombre de pôles
4
Système enfichable
Borne
Tension max. permanente CA
37
Tension max. permanente CC
52
Modèle
2x2 pôles
