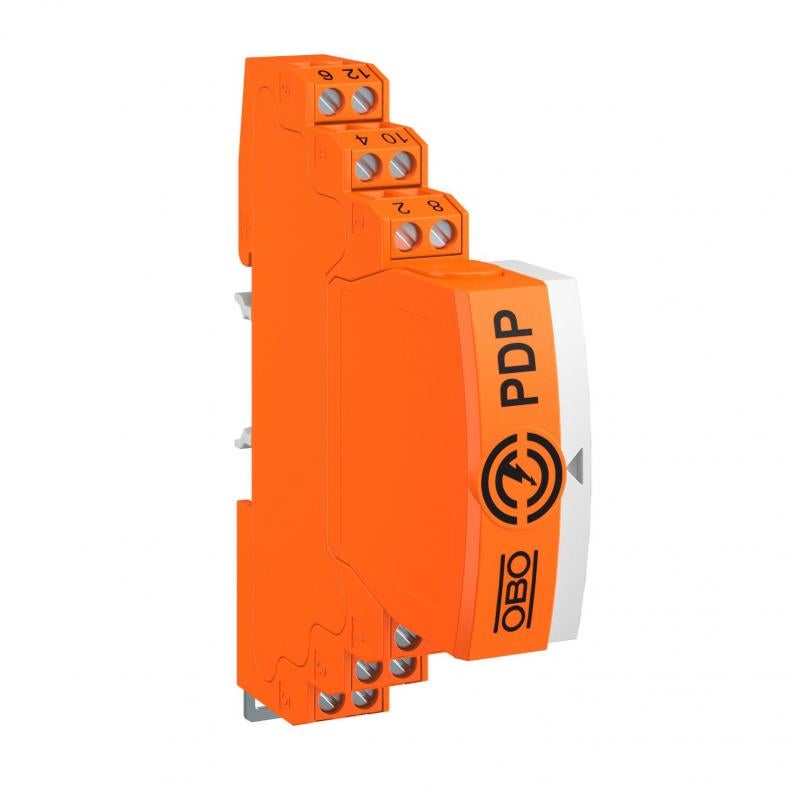

Protection des données informatiques enfichable, 2 pôles, mise à la terre directe avec OS, 24 V
Type PDP-2-24-D-OS
Réf. 5080345
EAN 4012196742196
Réf. / Type
5080345 / PDP-2-24-D-OS
nombre de pôles
2
Système enfichable
Borne
Tension max. permanente CA
21 V
Tension max. permanente CC
30 V
Modèle
2 pôles
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Protection des données informatiques enfichable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation
• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le profilé chapeau ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection
• Avec signalisation optique et possibilité de signalisation à distance via l'alimentation PDP-PS
Application: Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR
• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le profilé chapeau ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection
• Avec signalisation optique et possibilité de signalisation à distance via l'alimentation PDP-PS
Application: Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR
Caractéristiques techniques

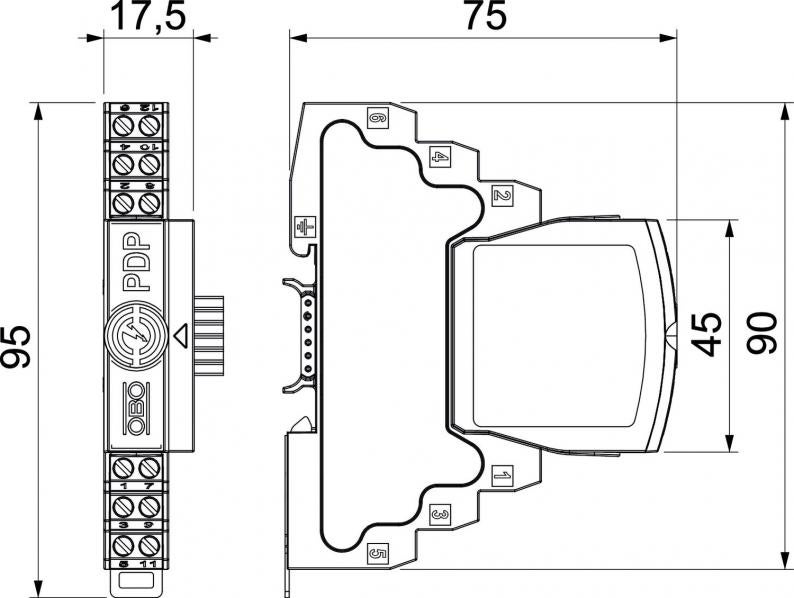

Dimensions
| Longueur | 75 mm |
|---|---|
| Largeur | 17,5 mm |
| Hauteur | 95 mm |
Caractéristiques techniques
| nombre de pôles | 2 |
|---|---|
| Résistance longitudinale | 1.2 ± 5% |
| signalisation sur l'appareil | aucun |
| Système enfichable | Borne |
| Niveau de protection fil - fil | 150 V |
| Niveau de protection fil - terre | 850 V |
| Indice de protection | IP20 |
| Norme d'essais | IEC 61643-21 |
| Résistance série par fil | 1,2 Ω ± 5% |
| Courant nominal de décharge In à C2 (total)) | 20 kA |
| Capacité (fil-fil) | ≤30 pF |
| Capacité (fil-terre) | ≤30 pF |
| Mise à la terre par : | Circuit de raccordement/rail DIN |
| Montage entrée/sortie | Bornes à vis |
| Raccordement du blindage | oui |
| Blindage | direct |
| Résistance au courant de choc fil - fil | 10 kV / 5 kA |
| Résistance au courant de choc fil - terre | 10 kV / 5 kA |
| Courant de décharge total (10/350) | 5 kA |
| Courant de décharge total (8/20) | 20 kA |
| Courant de charge nominal CC | 0,6 A |
| Courant de charge nominal CA | 0,425 A |
| Tension max. permanente CA | 21 V |
| Tension max. permanente CC | 30 V |
| Courant nominal de décharge (8/20 µs) | 10 kA |
| Fréquence limite | 100 MHz |
| Modèle | 2 pôles |
| SPD selon CEI 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| Conformité ROHS | oui |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 0→2 |
| Courant d'impulsion | 2,5 kA |
| Affaiblissement d’insertion (insertion loss) | ≤3 dB |
| Section de raccordement rigide max. | 2,5 mm² |
| Section de raccordement multifilaire min. | 0,14 mm² |
| Section de raccordement multifilaire max. | 2,5 mm² |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 24V |
Possibilités de raccordement
| Section de raccordement rigide min. | 0,14 mm² |
|---|---|
| Section de raccordement flexible min. | 0,14 mm² |
| Section de raccordement flexible max. | 1,5 mm² |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,9499 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,9499 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
