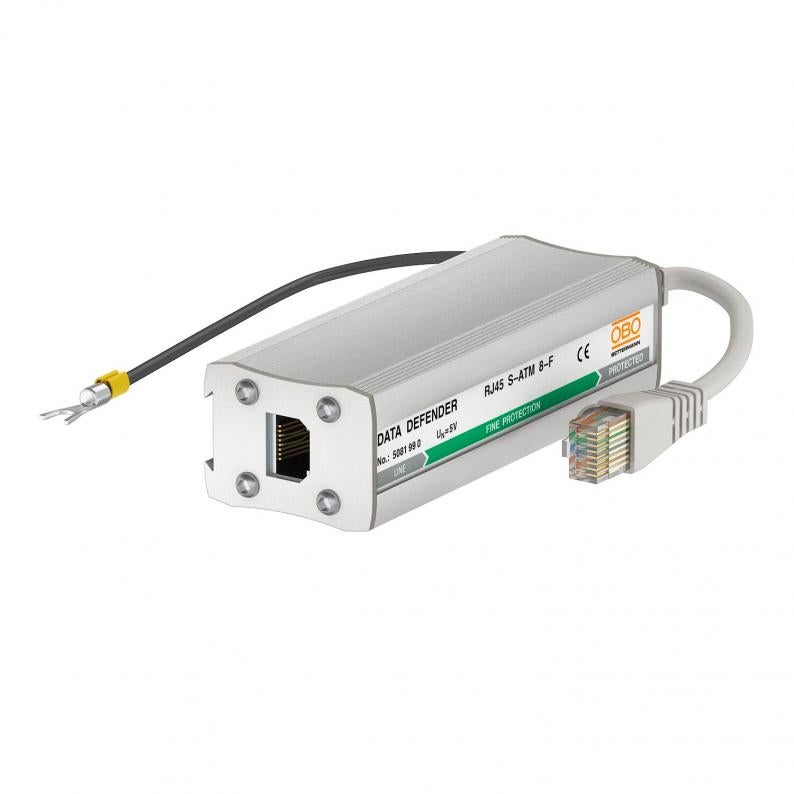

Protection fine 8-F pour réseaux Ethernet (classe D/CAT 5)
Type RJ45 S-ATM 8-F
Réf. 5081990
EAN 4012196415694
Réf. / Type
5081990 / RJ45 S-ATM 8-F
nombre de pôles
8
Système enfichable
RJ45 8(8)
Tension max. permanente CC
6 V
Modèle
Protection fine 8 fils + blindage
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Protection universelle pour câbles de données de réseaux et de télécommunications
• Dans boîtier en aluminium
• Protection de 8 fils
• Avec circuit de protection à deux niveaux
• Montage facile
• Avec connecteur Western RJ-45
• Avec câble de raccordement de 150 mm à connecteurs RJ-45
• Réseaux Cat-5e, 10BaseT, 100BaseT, 1000BaseT
• Montage sur rail avec accessoires DLS-BS (5082 38 2)
Application : pour systèmes analogiques, RNIS, DSL, Ethernet Twisted Pair.
• Pour réseaux de classe D ou CAT 5e
• Montage sur rail profilé ou directement sur le terminal
• Installation simple avec les connecteurs RJ45
• Caractéristiques de transmission optimisées
• Dans boîtier en aluminium
• Protection de 8 fils
• Avec circuit de protection à deux niveaux
• Montage facile
• Avec connecteur Western RJ-45
• Avec câble de raccordement de 150 mm à connecteurs RJ-45
• Réseaux Cat-5e, 10BaseT, 100BaseT, 1000BaseT
• Montage sur rail avec accessoires DLS-BS (5082 38 2)
Application : pour systèmes analogiques, RNIS, DSL, Ethernet Twisted Pair.
• Pour réseaux de classe D ou CAT 5e
• Montage sur rail profilé ou directement sur le terminal
• Installation simple avec les connecteurs RJ45
• Caractéristiques de transmission optimisées
Caractéristiques techniques
Caractéristiques techniques
| nombre de pôles | 8 |
|---|---|
| Système enfichable | RJ45 8(8) |
| Niveau de protection fil - fil | <40 V |
| Niveau de protection fil - terre | <900 V |
| Indice de protection | IP40 |
| Norme d'essais | IEC 61643-21 |
| Channel performance Ansi/EA | CAT 5e |
| Channel performance ISO/CEI | Classe D |
| Capacité (fil-fil) | <50 pF |
| Capacité (fil-terre) | <10 pF |
| Mise à la terre par : | Câble de connexion |
| Résistance d'isolation | >1 GΩ |
| Raccordement du blindage | oui |
| Blindage | direct |
| Résistance au courant de choc fil - fil | C2: 3 kV / 1,5 kA (8/20µs) |
| Résistance au courant de choc fil - terre | C2: 3 kV / 1,5 kA (8/20µs) |
| Courant de décharge total (8/20) | 7,5 kA |
| Supervision de parafoudre | non |
| Tension max. permanente CA | 4,2 V |
| Tension max. permanente CC | 6 V |
| Fréquence limite | 155 MHz |
| Modèle | Protection fine 8 fils + blindage |
| SPD selon CEI 61643-21 | Classe II+III / C2+C1 |
| Kategorie | Type 2+3 / C2+C1 |
| Conformité ROHS | oui |
| ZPF | 1→3 |
| Affaiblissement d’insertion (insertion loss) | <3 @ 150 MHz dB |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |

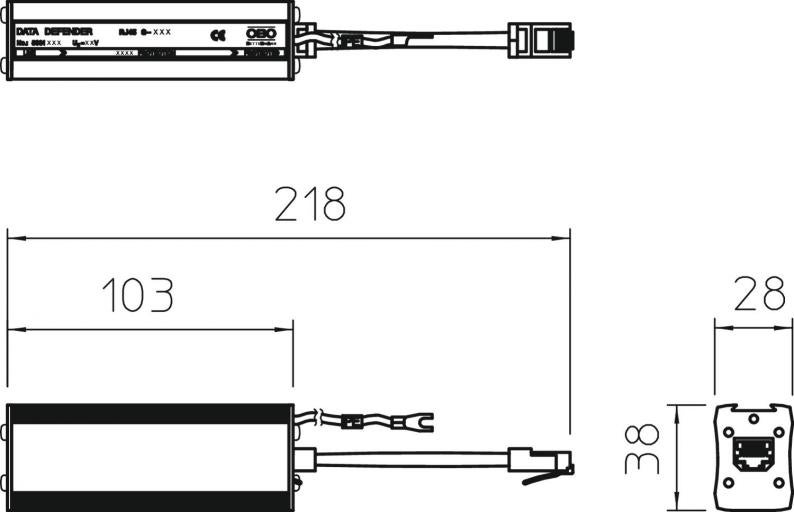

| Dimension | 6.2V |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 1,5752 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,5752 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
