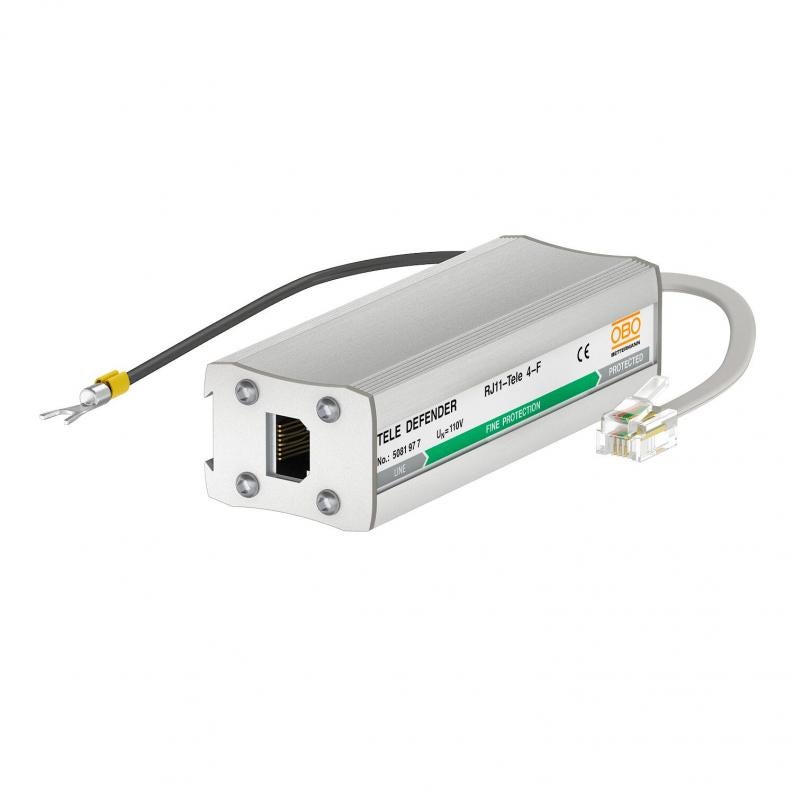

Protection fine TELE 4-F pour ISDN RJ11
Type RJ11-TELE 4-F
Réf. 5081977
EAN 4012196415663
Réf. / Type
Système enfichable
Tension max. permanente CA
Tension max. permanente CC
Modèle
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Protection pour câble de données de système de télécommunications analogique
• Dans un boîtier en aluminium
• Avec circuit de protection à deux niveaux
• Montage facile
• Avec câble de raccordement de 150 mm avec connecteurs RJ11 ou RJ45
• Largeur de bande optimisée pour systèmes de télécommunications
• Montage sur rails grâce aux accessoires DLS-BS (5082 38 2)
Application : pour les systèmes de télécommunications analogiques
• Boîtier en aluminium
• Montage simple sur rail DIN ou avant le terminal
• Avec câble de raccordement de 150 mm et connecteurs RJ411
• Largeur de bande optimisée pour les télécommunications
• Dans un boîtier en aluminium
• Avec circuit de protection à deux niveaux
• Montage facile
• Avec câble de raccordement de 150 mm avec connecteurs RJ11 ou RJ45
• Largeur de bande optimisée pour systèmes de télécommunications
• Montage sur rails grâce aux accessoires DLS-BS (5082 38 2)
Application : pour les systèmes de télécommunications analogiques
• Boîtier en aluminium
• Montage simple sur rail DIN ou avant le terminal
• Avec câble de raccordement de 150 mm et connecteurs RJ411
• Largeur de bande optimisée pour les télécommunications
Caractéristiques techniques
Caractéristiques techniques
| nombre de pôles | 4 |
|---|---|
| Niveau de protection fil - terre à 1 kV/µs (C3) | <245 |
| signalisation sur l'appareil | sans |
| Système enfichable | RJ11 |
| Niveau de protection fil - fil | <300 V |
| Niveau de protection fil - terre | <600 V |
| Indice de protection | IP40 |
| Norme d'essais | IEC 61643-21 |
| Résistance série par fil | 2,2 Ω ± 10 % |
| Capacité (fil-fil) | <500 pF |
| Capacité (fil-terre) | <20 pF |
| Mise à la terre par : | Câble de connexion |
| Résistance d'isolation | > 34 MΩ |
| Résistance au courant de choc fil - fil | C1: 1 kV / 0,5 kA (8/20) |
| Résistance au courant de choc fil - terre | C2: 2 kV / 1 kA (8/20) |
| Courant de décharge total (8/20) | 4 kA |
| Courant de charge nominal CC | 0,3 A |
| Courant de charge nominal CA | 0,2 A |
| Tension max. permanente CA | 120 V |
| Tension max. permanente CC | 170 V |
| Fréquence limite | 18 MHz |
| Modèle | Protection fine, 4 fils |
| SPD selon CEI 61643-21 | Classe II+III / C2+C1 |
| Kategorie | Type 2+3 / C2+C1 |
| Conformité ROHS | oui |
| ZPF | 1→3 |
| Affaiblissement d’insertion (insertion loss) | ≤3 dB |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 170V |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 1,8816 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,8816 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
DLS-BS
5082382
Pte UC : 1 Pièce
1Pièce
Pièce
Type
DLS-BS
Pte UC : 1 Pièce
1Pièce
Pièce
