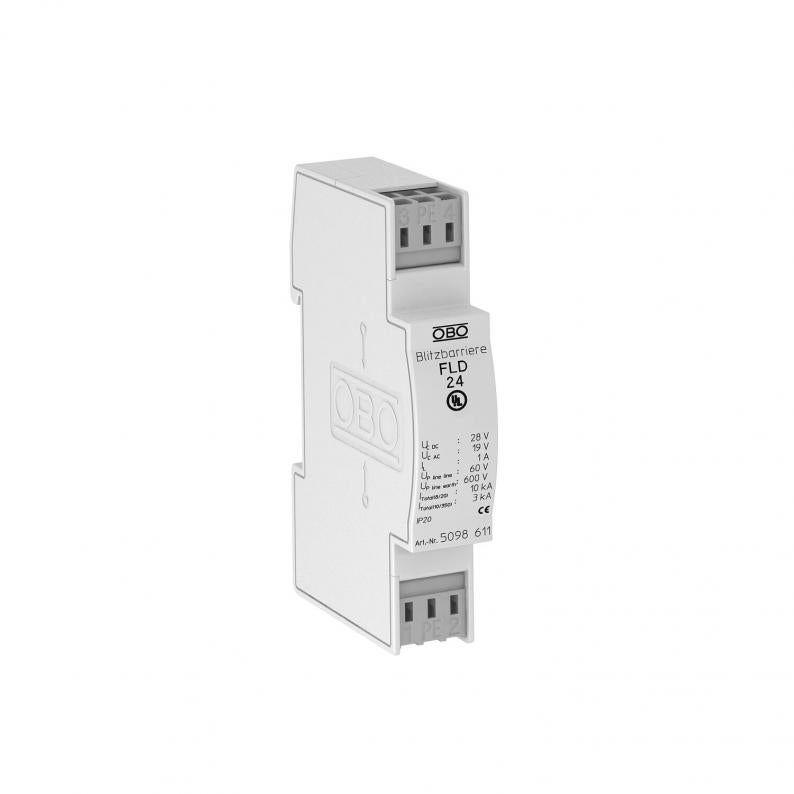

Protection moyenne et fine FLD pour systèmes à deux conducteurs, 24 V
Type FLD 24
Réf. 5098611
EAN 4012195578383
Réf. / Type
5098611 / FLD 24
nombre de pôles
2
Système enfichable
Borne
Tension max. permanente CA
19 V
Tension max. permanente CC
28 V
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Protection contre les surtensions pour l'utilisation dans la technique de mesure, de commande et de régulation
• Protections moyenne et fine
• Modèle standard pour systèmes à deux conducteurs
• Circuit de protection à deux niveaux
• Avec bornes de raccordement sans vis et faciles à monter

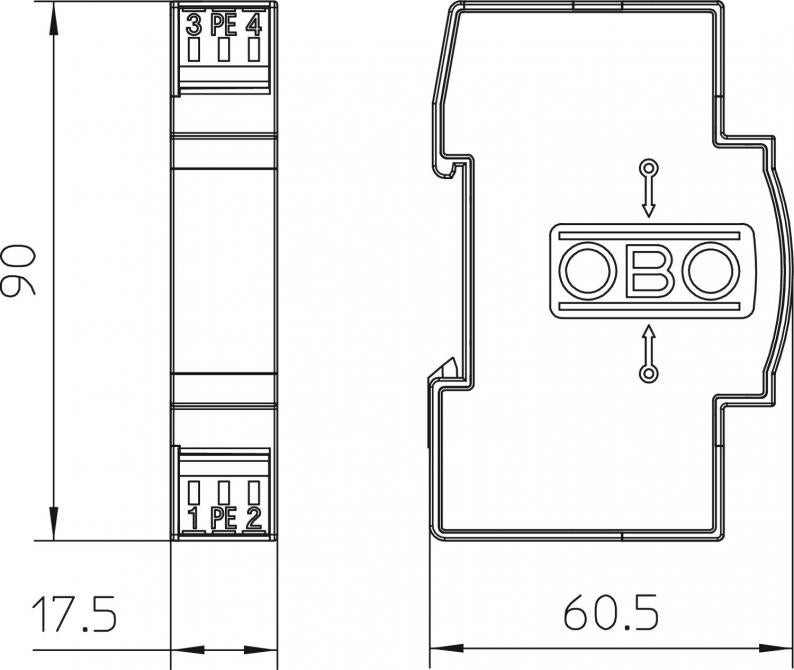

• En dimension modulaire compacte de 17,5 mm
• Avec découplage inductif sur la branche longitudinale
Application : utilisation universelle sur rail profilé de 35 mm dans tous les boîtiers de distributeur courants.
• Protections moyenne et fine
• Modèle standard pour systèmes à deux conducteurs
• Circuit de protection à deux niveaux
• Avec bornes de raccordement sans vis et faciles à monter
• En dimension modulaire compacte de 17,5 mm
• Avec découplage inductif sur la branche longitudinale
Application : utilisation universelle sur rail profilé de 35 mm dans tous les boîtiers de distributeur courants.
Caractéristiques techniques
Caractéristiques techniques
| nombre de pôles | 2 |
|---|---|
| contact de signalisation à distance | non |
| Système enfichable | Borne |
| Niveau de protection fil - fil | <60 V |
| Niveau de protection fil - terre | <600 V |
| Indice de protection | IP20 |
| Norme d'essais | IEC 61643-21 |
| Capacité (fil-fil) | <10 nF |
| Capacité (fil-terre) | <1 nF |
| Mise à la terre par : | Borne |
| Modèle testé antidéflagrant | non |
| Résistance d'isolation | >1 MΩ |
| Raccordement du blindage | non |
| Inductance série par fil | 120 µH ± 20 % |
| Résistance au courant de choc fil - fil | C2: 5 kV / 2,5 kA (8/20µs) |
| Résistance au courant de choc fil - terre | C2: 10 kV / 5 kA (8/20µs) |
| Courant de décharge total (10/350) | D1: 3 kA |
| Courant de décharge total (8/20) | 10 kA |
| Courant de charge nominal CC | 1 A |
| Courant de charge nominal CA | 0,7 A |
| Tension max. permanente CA | 19 V |
| Tension max. permanente CC | 28 V |
| Courant nominal de décharge (8/20 µs) | 5 kA |
| Homologations | UL |
| Fréquence limite | 0,18 MHz |
| SPD selon CEI 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Type 1+2+3 / D1+C2+C1 |
| Conformité ROHS | oui |
| ZPF | 0→3 |
| Courant d'impulsion | 1,5 kA |
| Affaiblissement d’insertion (insertion loss) | 3 dB @ 180 kHz dB |
| PAS (module17,5 mm) | 1 |
| Section de raccordement rigide max. | 2,5 mm² |
| Section de raccordement multifilaire min. | 0,14 mm² |
| Section de raccordement multifilaire max. | 2,5 mm² |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 24V AC |
Possibilités de raccordement
| Section de raccordement rigide min. | 0,14 mm² |
|---|---|
| Section de raccordement flexible min. | 0,14 mm² |
| Section de raccordement flexible max. | 2,5 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,298 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,298 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
