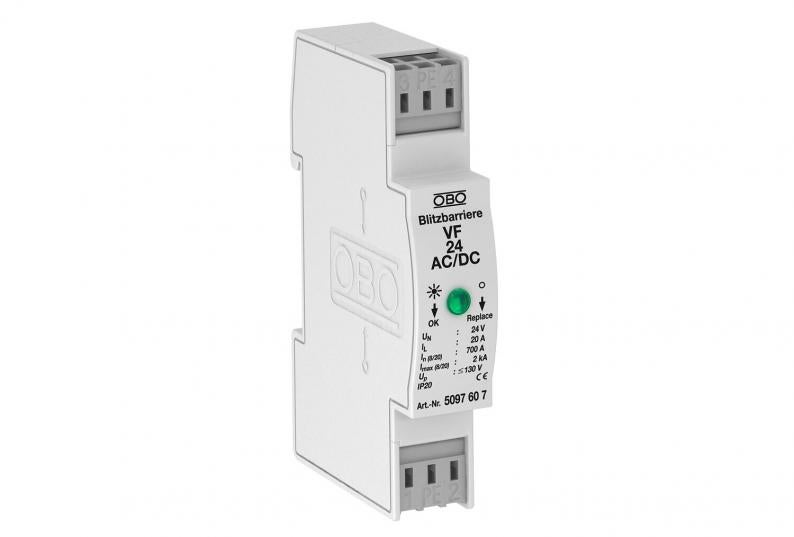

Protection pour alimentation électrique à 2 pôles 24 V
Type VF24-AC/DC
Réf. 5097607
EAN 4012195578123
Réf. / Type
Tension max. permanente CA
Tension max. permanente CC
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Parasurtenseur / protection fine type 3 selon EN 61643-11
• Convient aux systèmes à tension continue et alternative
• Avec voyant d'état
• Avec bornes de raccordement sans vis et faciles à monter

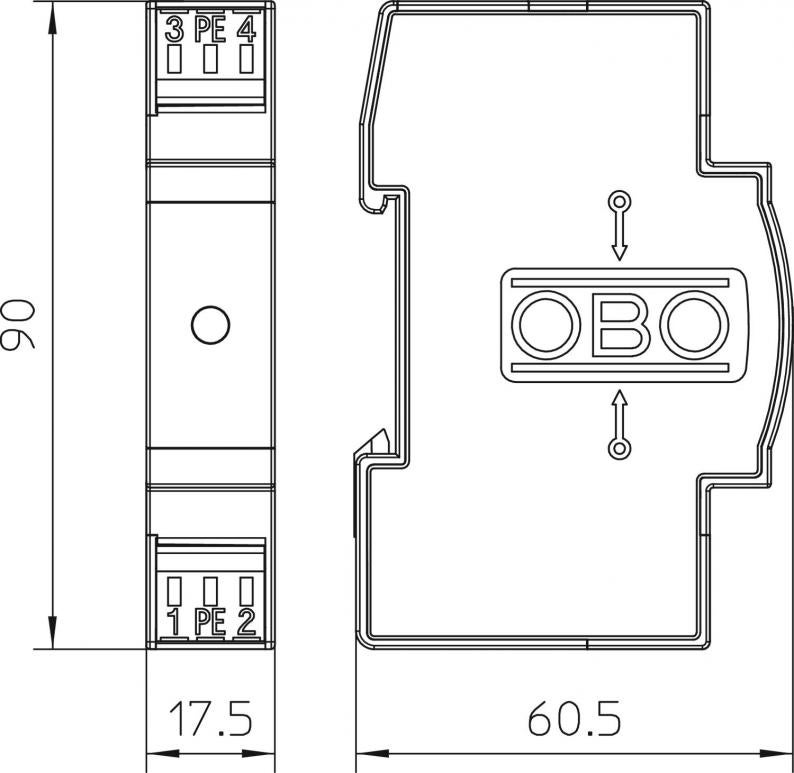

• Dimension modualire compacte 17,5 mm
• Circuit en Y
Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution.
• Convient aux systèmes à tension continue et alternative
• Avec voyant d'état
• Avec bornes de raccordement sans vis et faciles à monter
• Dimension modualire compacte 17,5 mm
• Circuit en Y
Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution.
Caractéristiques techniques
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| type du réseau | autres |
| Soufflant | non |
| signalisation sur l'appareil | optique |
| Niveau de protection fil - fil | <130 V |
| Niveau de protection fil - terre | <1200 V |
| Indice de protection | IP20 |
| Modèle testé antidéflagrant | non |
| Report d'alarme | non |
| classe de contrôle type 3 | oui |
| Tension nominale CA (50 / 60 Hz) | 24 V |
| Tension max. permanente CA | 34 V |
| Tension max. permanente CC | 46 V |
| Courant nominal de décharge (8/20 µs) | 0,7 kA |
| Modèle des pôles | 2 |
| Type de montage | Rail DIN 35 mm |
| Protection contre les surintensités côté réseau max | 20 |
| Modèle | Version 24 V |
| Conformité ROHS | oui |
| OBO_Courant de charge nominal (borne d'entrée / de sortie) | 20 A |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe III |
| SPD selon EN 61643-11 | type 3 |
| ZPF | 2→3 |
| Courant de décharge maximal (8/20 μs) | 2 kA |
| temps de réponse | <25 ns |
| Fusible en amont max. | 20 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 24V AC |
Possibilités de raccordement
| Section de conducteur rigide (unifilaire/multifilaire) min. | 0,14 mm² |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2,5 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,4051 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,4051 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
