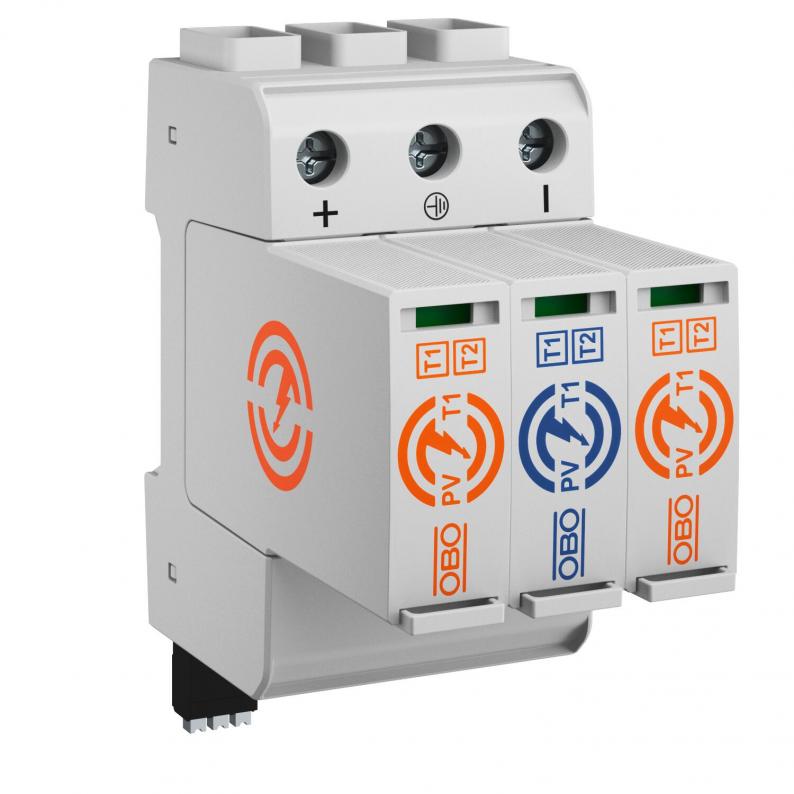

PV combination arrester 1,100 V with remote signalling

Type PV-T1+2+FS-1100

Réf. 5094258

EAN 4012197504038

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les versions

Réf. / Type

Pte UC : 1 Pièce

Pièce

Description

Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling

Caractéristiques techniques

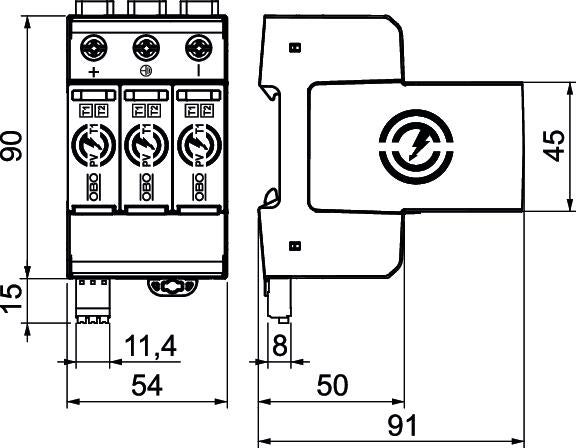

Dimensions

Longueur	91 mm
Largeur	54 mm
Hauteur	110 mm

Caractéristiques techniques

Nombre de pôles	3
type du réseau	DC
signalisation sur l'appareil	optique
Indice de protection	IP20
Courant de décharge nominal (8/20 μs) [L-N]	30 kA
Courant de choc de décharge (10/350) [total]	12,5 kA
Report d'alarme	oui
Max. Tension PV	1100 V
Fusible intégré	non
Courant de choc de décharge (10/350 μs)	6,25 kA
Tension max. permanente CC	1100 V
Courant nominal de décharge (8/20 µs)	30 kA
Modèle des pôles	autres
Type de montage	Rail DIN 35 mm
Convient pour application extérieur	non
Protection contre les surintensités côté réseau max	160
Puissance de commutation CA	250 V; 1,0 A / 125 V; 1,0 A
Puissance de commutation CC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Modèle	3 pôles PV
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	non
Type de réseau TN-C	non
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Autre type de réseau	non
Conformité ROHS	oui
OBO_Courant de charge nominal (borne d'entrée / de sortie)	50 A
Couple de serrage	4,5 Nm
SPD selon CEI 61643-1	classe I+II
SPD selon EN 61643-11	type 1+2
ZPF	0→2
Courant de décharge maximal (8/20 μs)	40 kA
temps de réponse	<25 ns
Fusible en amont max.	160 A
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	85 °C
Dimension	1100V DC
Humidité de l’air max.	95 %
Humidité de l’air min.	5 %
Série de produit	PV-ÜSS

Possibilités de raccordement

Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur flexible (à fils de faible diamètre) max.	25 mm²
Contacts FM	Contact inverseur
Section de raccordement des bornes FM min.	0,25 mm²
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM min.	23 AWG
Section de raccordement des bornes FM max.	16 AWG
Courant de décharge (8/20 µs) [total]	50 kA
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	4 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
