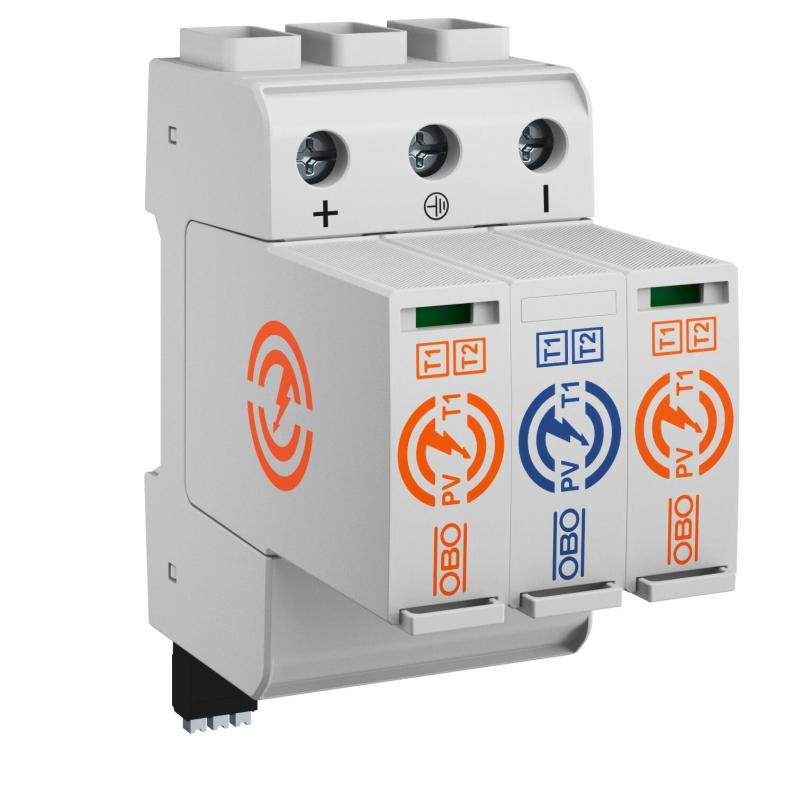

PV combination arrester 1,500 V with remote signalling
Type PV-T1+2+FS-1500
Réf. 5094260
EAN 4012197503994
Réf. / Type
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Combination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling
Caractéristiques techniques

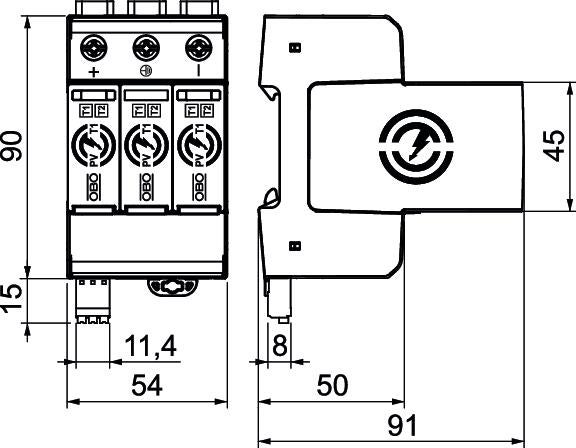

Dimensions
| Longueur | 91 mm |
|---|---|
| Largeur | 54 mm |
| Hauteur | 110 mm |
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| type du réseau | DC |
| signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant de choc de décharge (10/350) [total] | 12,5 kA |
| Report d'alarme | oui |
| Max. Tension PV | 1500 V |
| Fusible intégré | non |
| Courant de choc de décharge (10/350 μs) | 6,25 kA |
| Tension max. permanente CC | 1500 V |
| Courant nominal de décharge (8/20 µs) | 30 kA |
| Modèle des pôles | 3 |
| Type de montage | Rail DIN 35 mm |
| Convient pour application extérieur | non |
| Puissance de commutation CA | 250 V; 1,0 A / 125 V; 1,0 A |
| Puissance de commutation CC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Modèle | 3 pôles PV |
| Type de réseau CC | oui |
| Type de réseau IT | non |
| Type de réseau TN | non |
| Type de réseau TN-C | non |
| Type de réseau TN-C-S | non |
| Type de réseau TN-S | non |
| Type de réseau TT | non |
| Autre type de réseau | non |
| Conformité ROHS | oui |
| Couple de serrage | 4,5 Nm |
| SPD selon CEI 61643-1 | classe I+II |
| SPD selon EN 61643-11 | type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 60 kA |
| temps de réponse | <25 ns |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 85 °C |
| Dimension | 1500V DC |
| Humidité de l’air max. | 95 % |
| Humidité de l’air min. | 5 % |
| Série de produit | PV-ÜSS |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 1,5 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 25 mm² |
| Contacts FM | Contact inverseur |
| Section de raccordement des bornes FM min. | 0,25 mm² |
| Section de raccordement des bornes FM max. | 1,5 mm² |
| Section de raccordement des bornes FM min. | 23 AWG |
| Section de raccordement des bornes FM max. | 16 AWG |
| Courant de décharge (8/20 µs) [total] | 60 kA |
| Section de conducteur flexible (à fils de faible diamètre) min. | 16 AWG |
| Section de conducteur flexible (à fils de faible diamètre) max. | 4 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 1,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 16 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2 AWG |
