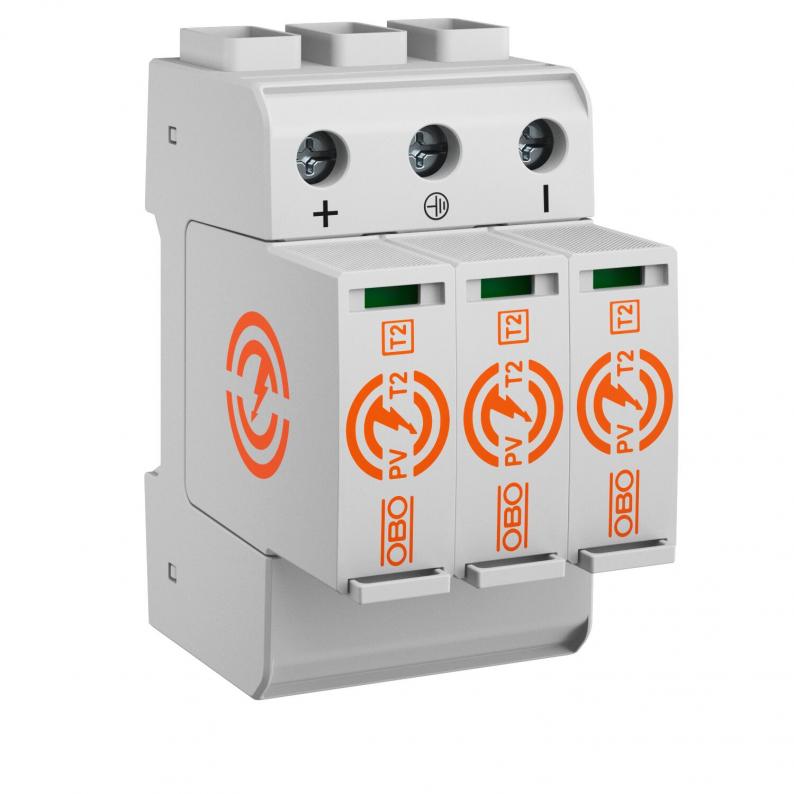

PV surge arrester 1,100 V
Type PV-T2-1100
Réf. 5094286
EAN 4012197504052
Réf. / Type
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Surge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
Caractéristiques techniques

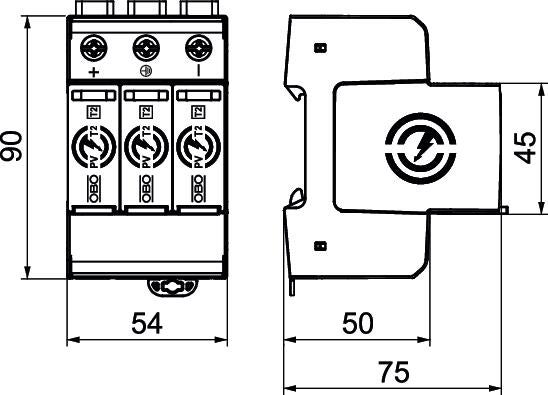

Dimensions
| Longueur | 75 mm |
|---|---|
| Largeur | 54 mm |
| Hauteur | 95 mm |
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| type du réseau | DC |
| signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Classe de contrôle type 2 | oui |
| Max. Tension PV | 1100 V |
| Fusible intégré | non |
| Tension max. permanente CC | 1100 V |
| Courant nominal de décharge (8/20 µs) | 20 kA |
| Modèle des pôles | 3 |
| Type de montage | Rail DIN 35 mm |
| Convient pour application extérieur | non |
| Puissance de commutation CA | 250 V; 1,0 A / 125 V; 1,0 A |
| Puissance de commutation CC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Modèle | 3 pôles PV |
| Type de réseau CC | oui |
| Type de réseau IT | non |
| Type de réseau TN | non |
| Type de réseau TN-C | non |
| Type de réseau TN-C-S | non |
| Type de réseau TN-S | non |
| Type de réseau TT | non |
| Autre type de réseau | non |
| Conformité ROHS | oui |
| Couple de serrage | 4,5 Nm |
| SPD selon CEI 61643-1 | classe II |
| SPD selon EN 61643-11 | type 2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 40 kA |
| temps de réponse | <25 ns |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 85 °C |
| Dimension | 1100V DC |
| Humidité de l’air max. | 95 % |
| Humidité de l’air min. | 5 % |
| Série de produit | PV-ÜSS |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 2,5 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 35 mm² |
| Contacts FM | Contact inverseur |
| Section de conducteur flexible (à fils de faible diamètre) min. | 16 AWG |
| Section de conducteur flexible (à fils de faible diamètre) max. | 4 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 16 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2 AWG |
