Rail d'ancrage AML3518, ouverture 16,5 mm, A2, perforé
Type AML3518P2000A2
Réf. 1119702
EAN 4012195047650
Réf. / Type
Longueur
Largeur
Hauteur
épaisseur du matériau
Pte UC : 2 m
2m
m
Description

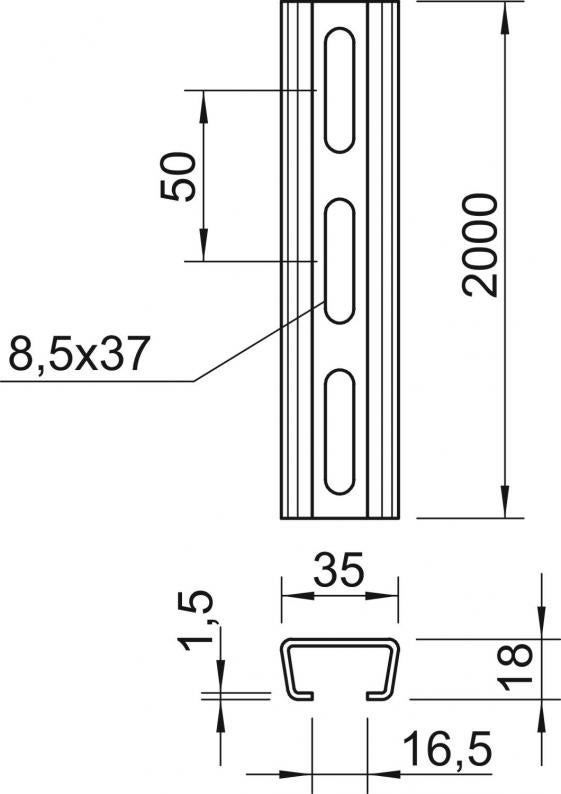

Rail central profilé en C pour la pose de câbles, en association avec des brides de fixation avec attache à pied de marteau. S'utilise également comme structure de suspension pour chemins de câbles.
Caractéristiques techniques
Dimensions
| Longueur | 2000 mm |
|---|---|
| Largeur | 35 mm |
| Hauteur | 18 mm |
| Cote L | 2000 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Ouverture | 16,5 mm |
| épaisseur du matériau | 1,5 mm |
| Valeur statistique A | 1,01 cm² |
| Valeur statistique ly | 0,44 cm⁴ |
| Valeur statistique lz | 1,84 cm⁴ |
| Valeur statistique Wy | 0,42 cm³ |
| Valeur statistique Wz | 1,05 cm³ |
| Forme de profilé | Profilé en C |
| Type de perçage | Dos perforé |
| Écart du perçage central | 50 mm |
| Avec perforation | oui |
| Séparable | non |
| Avec dents chevauchantes | non |
| Paquet | 20 m |
| Modèle | Profilé simple |
| Conformité ROHS | oui |
| Dimension | 2000x35x18 |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | Système de rails |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 4,2953 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 4,2953 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Longueur
Largeur
Hauteur
épaisseur du matériau
Surface
Matériau
Réf.
AML3518P1000A2
1000
35
18
1,5
nu, traité
acier inoxydable 1.4301
1119700
AML3518P2000A2
2000
35
18
1,5
nu, traité
acier inoxydable 1.4301
1119702
AML3518P6000A2
6000
35
18
1,5
nu, traité
acier inoxydable 1.4301
1119729
Longueur
AML3518P1000A2
Réf.
1119700
Longueur
1000
Largeur
35
Hauteur
18
épaisseur du matériau
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
AML3518P2000A2
Réf.
1119702
Longueur
2000
Largeur
35
Hauteur
18
épaisseur du matériau
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
AML3518P6000A2
Réf.
1119729
Longueur
6000
Largeur
35
Hauteur
18
épaisseur du matériau
1,5
Surface
nu, traité
Matériau
acier inoxydable 1.4301
